Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ71, комбинированный, чугунный, DN50-200, PN16, фланцевый

ОПИСАНИЕ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71

Автоматический воздухоотводчик ГРАНРЕГ КАТ71 является воздухоотводчиком  комбинированного действия и предназначен для удаление большого количества воздуха, при заполнении системы, впуска большого количества воздуха при опорожнении труб, а также для удаления воздуха в процессе работы системы. Так же ГРАНРЕГ КАТ71 применяется для поддержания атмосферного давления в трубах, предотвращение «схлопывания» и кавитационных повреждений трубопроводов. Воздухоотводчик является  комбинированным, его пусковой поплавок  автоматически закрывается при привешении давления в системе выше 0,5 бар и работает только небольшой поплавок постоянного действия. КАТ71 обеспечивает высокую герметичность, благодаря использованию трёх сальниковых уплотнений. Минимальная турбулентность потока на выходе достигается благодаря специальному дизайну выпускных отверстий на крышке корпуса, при этом производительность устройства остается высокой при заявленных рабочих характеристиках. Удобная транспортировка осуществляется за счёт наличия проушин на корпусе устройства. КАТ71 может безопасно применяться при условных давлениях  Ру16 и Ру25 с учётом применяемых марок материалов и геометрических характеристик.

ПРИМЕНЕНИЕ  И ПРИНЦИП ДЕЙСТВИЯ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71

Комбинированные воздухоотводчики, такие как ГРАНРЕГ КАТ71,  сочетают в себе 2 функции - это пускового воздухоотводчика для работы по время заполнения или слива системы, и воздухоотводчика постоянного дейсвтия, для постоянного отвода воздуха в процессе работы системы. Конструктивно - это воздухоотводчик с двумя пославками.

Пусковые воздухооводчики имеют высокую пропускную способность и предназначены для удаления газов из жидкостных систем при их заполнении жидкостью, а также для заполнения воздухом при дренаже системы. При отсутствии жидкости в системе клапан воздухоотводчика открыт за счёт массы поплавка. При заполнении системы и повышении уровня жидкости, поплавок перемещается в верхнее положение и закрывает клапан. В процессе работы системы клапан воздухоотводчика удерживается
рабочим давлением в закрытом положении независимо от уровня жидкости. При дренаже системы воздухоотводчик будет оставаться закрытым до тех пор, пока давление не
понизится до 0,05 МПа. После чего клапан открывается и работает в режиме заполнения системы воздухом.

Воздухоотводчики постоянного действия - редназначены для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма.  При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71

СПЕЦИФИКАЦИЯ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71

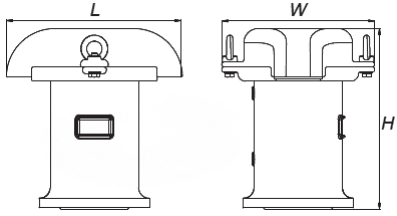

ГАБАРИТНЫЕ РАЗМЕРЫ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71

Размер	Диаметр					Схема
	50	80	100	150	200
Н	282	362	427	623	733
L	220	350	370	500	630
W	314	304	309	421	487
Масса, кг	10,7	28,1	42,2	96,1	173,1

ПРИМЕР МАРКИРОВКИ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71

«Гранрег» КАТ71 — 01 — 02 — 03 — 080 — 16 — Ф - Воздухоотводчик автоматический комбинированный, корпус - высокопрочный чугун, поплавок - нержавеющая сталь/полипропилен, уплотнение EPDM, DN80, PN16, фланцевый

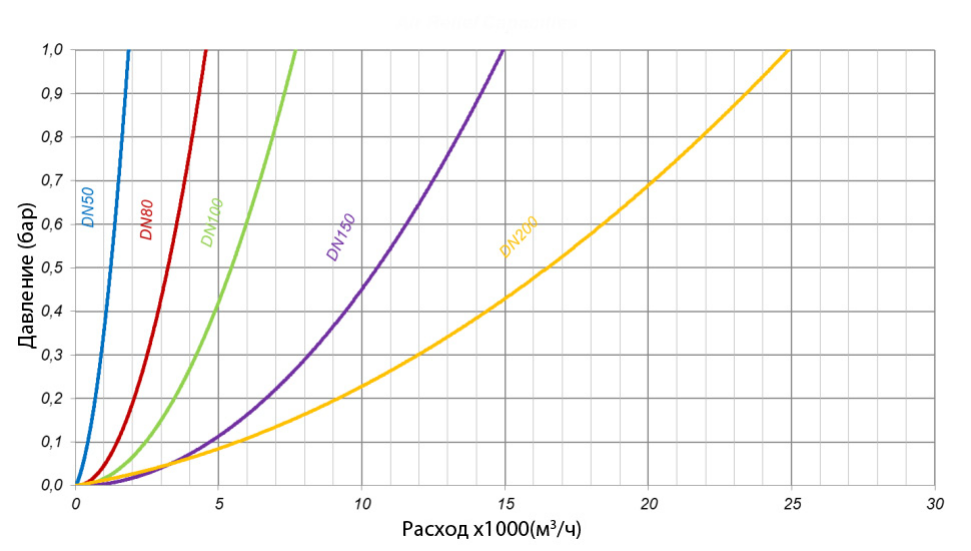

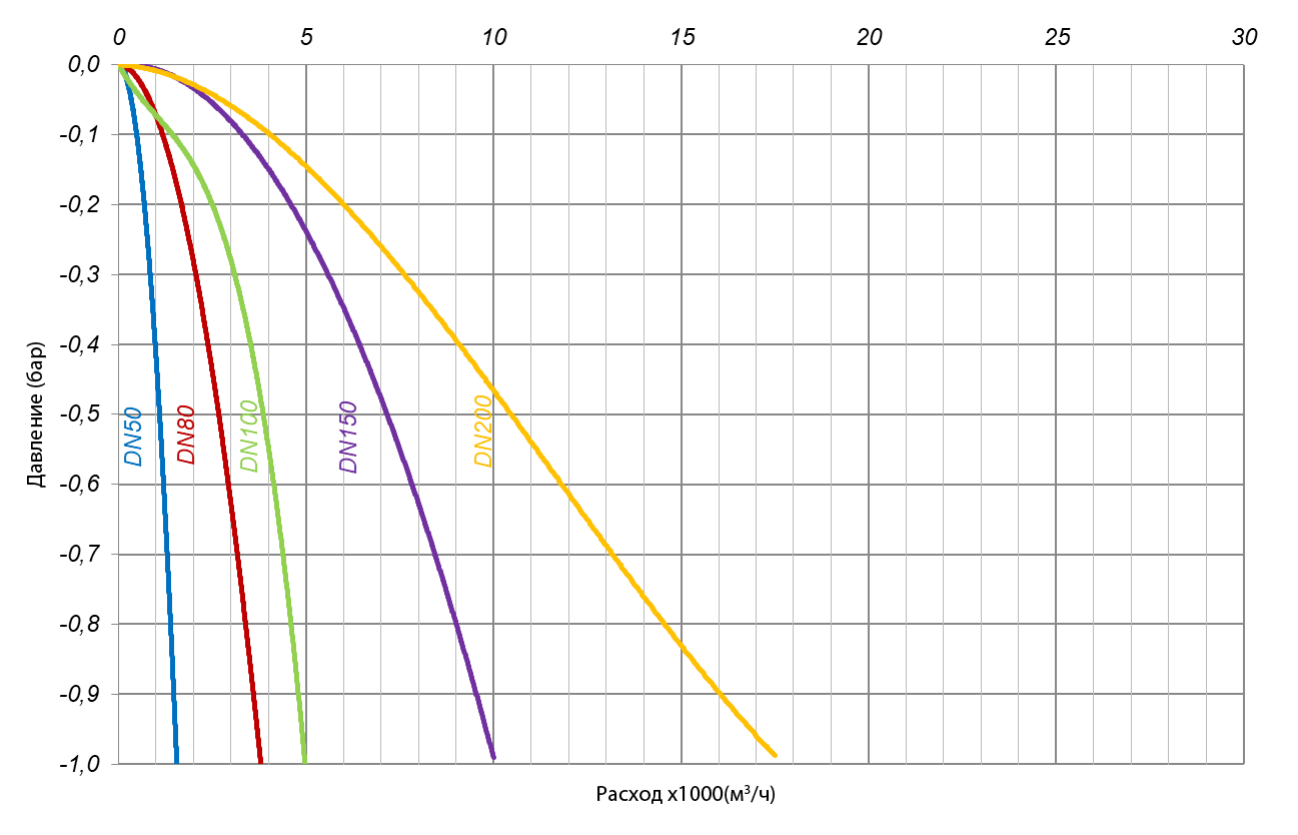

Производительность автоматического воздухоотводчика ГРАНРЕГ КАТ71 при впуске воздуха

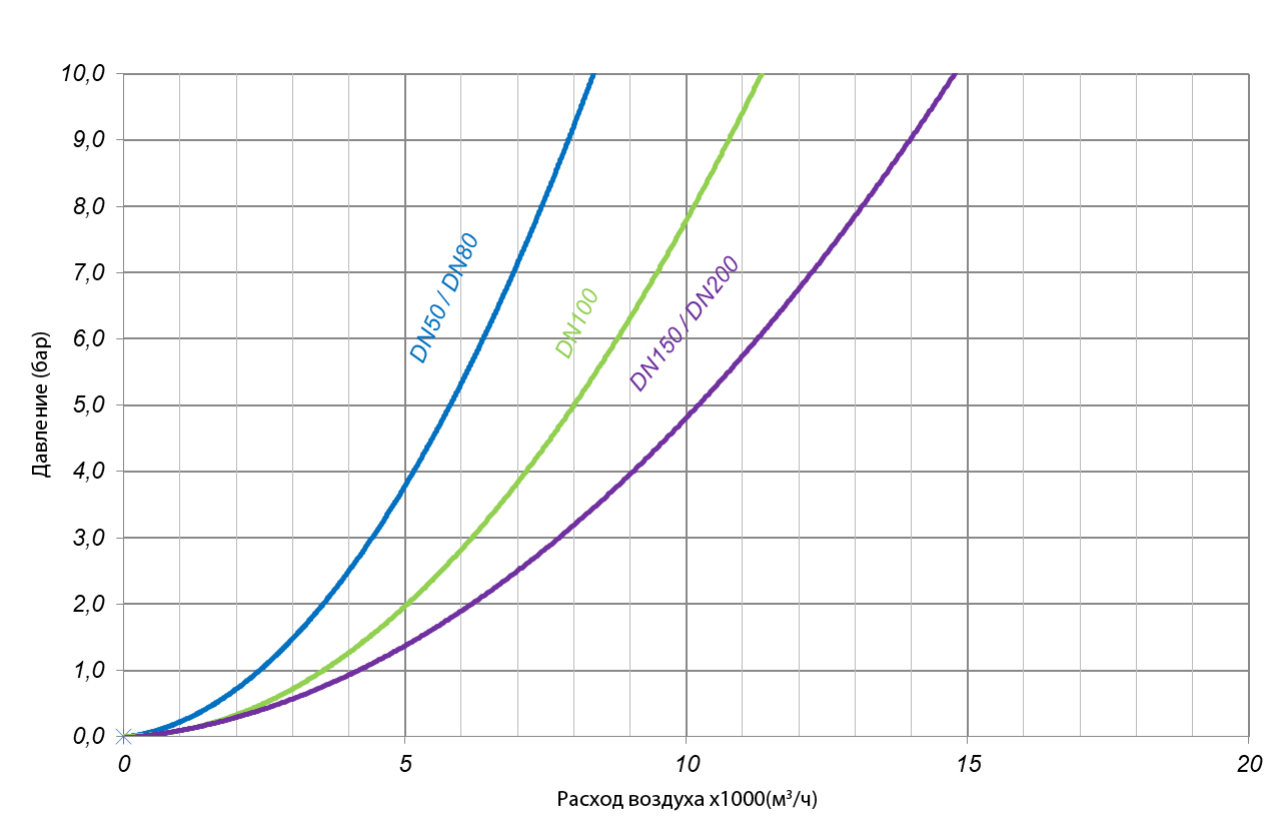

Производительность автоматического воздухоотводчика ГРАНРЕГ КАТ71 при постоянной работе
