Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ75, канализационный, нерж.сталь, DN50-100, PN16, фланцевый, резьбовой

ОПИСАНИЕ  ВОЗДУХООТВОДЧИКА КАНАЛИЗАЦИОННОГО ГРАНРЕГ КАТ75

Комбинированный воздушный клапан для канализационных систем (вантуз для канализации) «Гранрег» серии КАТ75 предназначен для быстрого впуска воздуха в систему для предотвращения образования вакуума, выпуска воздуха при заполнении системы, а также для автоматического скопившегося воздуха (газов) в процессе работы системы, находящейся под давлением. Воздушные клапаны устанавливаются в системе сточных вод для повышения эффективности трубопровода и снижения энергопотребления за счет улучшени я гидрав лической работы сис темы. Конструкция клапана исключает контакт между загрязненными жидкостями и рабочим механизмом клапана, посредством создания и сохранения в клапане воздушной воздушного зазора, что обеспечивает его закрытие без протечек и засорений.

ПРИМЕНЕНИЕ  И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА КАНАЛИЗАЦИОННОГО ГРАНРЕГ КАТ75

Комбинированные воздухоотводчики, такие как ГРАНРЕГ КАТ75,  сочетают в себе 2 фукнции - это пускового воздухоотводчика для работы по время заполнения или слива системы, и воздухоотводчика постоянного дейсвтия, для постоянного отвода воздуха в процессе работы системы. Конструктивно - это воздухоотводчик с двумя пославками. При работе в системах канализации, конструкция сделана таким образом, чтобы механизмы находились вдали от рабочей среды.

Пусковые воздухооводчики имеют высокую пропускную способность и предназначены для удаления газов из жидкостных систем при их заполнении жидкостью, а также для заполнения воздухом при дренаже системы. При отсутствии жидкости в системе клапан воздухоотводчика открыт за счёт массы поплавка. При заполнении системы и повышении уровня жидкости, поплавок перемещается в верхнее положение и закрывает клапан. В процессе работы системы клапан воздухоотводчика удерживается
рабочим давлением в закрытом положении независимо от уровня жидкости. При дренаже системы воздухоотводчик будет оставаться закрытым до тех пор, пока давление не
понизится до 0,05 МПа. После чего клапан открывается и работает в режиме заполнения системы воздухом.

Воздухоотводчики постоянного действия - редназначены для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма.  При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА КАНАЛИЗАЦИОННОГО ГРАНРЕГ КАТ75

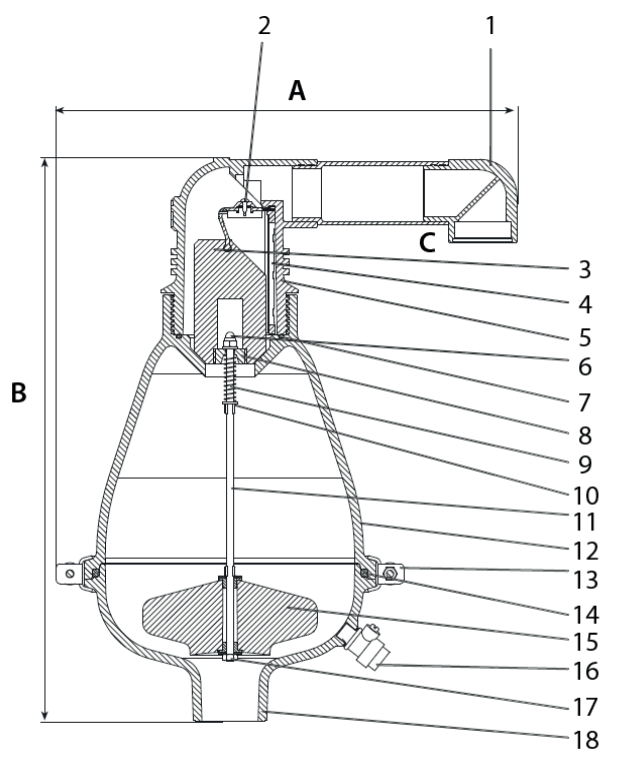

СПЕЦИФИКАЦИЯ ВОЗДУХООТВОДЧИКА КАНАЛИЗАЦИОННОГО ГРАНРЕГ КАТ75

№	Название	Материал	Схема
1.	Выходной патрубок	Армированный нейлон/ нерж. сталь
2.	Уплотнение	EPDM
3.	Верхний поплавок	Вспененный полипропилен
4.	Фиксатор	Армированный нейлон
5.	Крышка корпуса	Полипропилен
6.	Гайка	Нержавеющая сталь
7.	Уплотнительное кольцо	NBR
8.	Ограничитель	Полипропилен
9.	Пружина	Нержавеющая сталь
10	Шайба	Нержавеющая сталь
11	Ось поплавка	Нержавеющая сталь
12	Корпус	Армированный нейлон/ нерж. сталь
13	Фиксатор	Армированный нейлон
14	Уплотнительное кольцо	NBR
15	Основной поплавок	Вспененный полипропилен
16	Кран	Бронза/ нержавеющая сталь
17	Шайба	Нержавеющая сталь
18	Основание	Армированный нейлон/ нерж. сталь

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА КАНАЛИЗАЦИОННОГО ГРАНРЕГ КАТ75

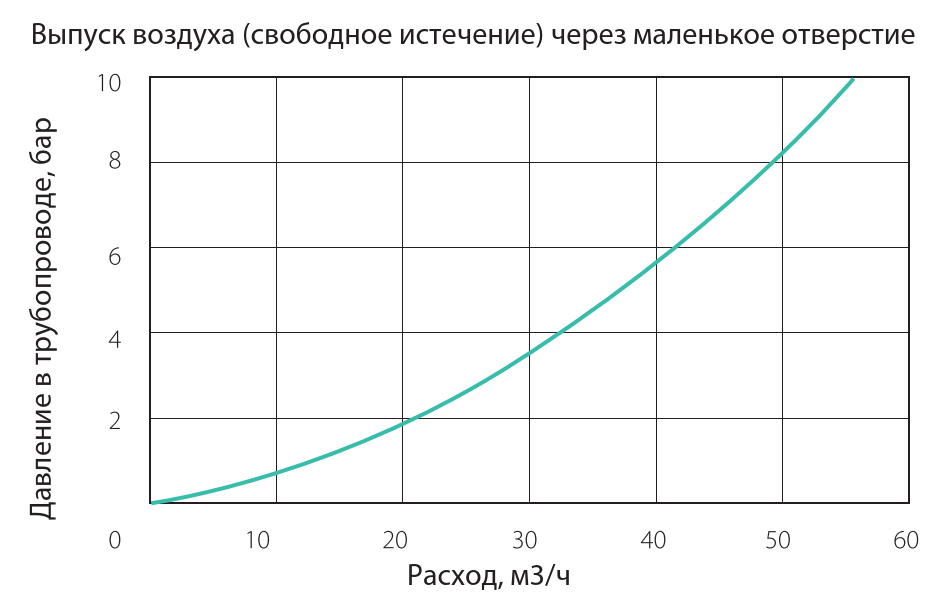

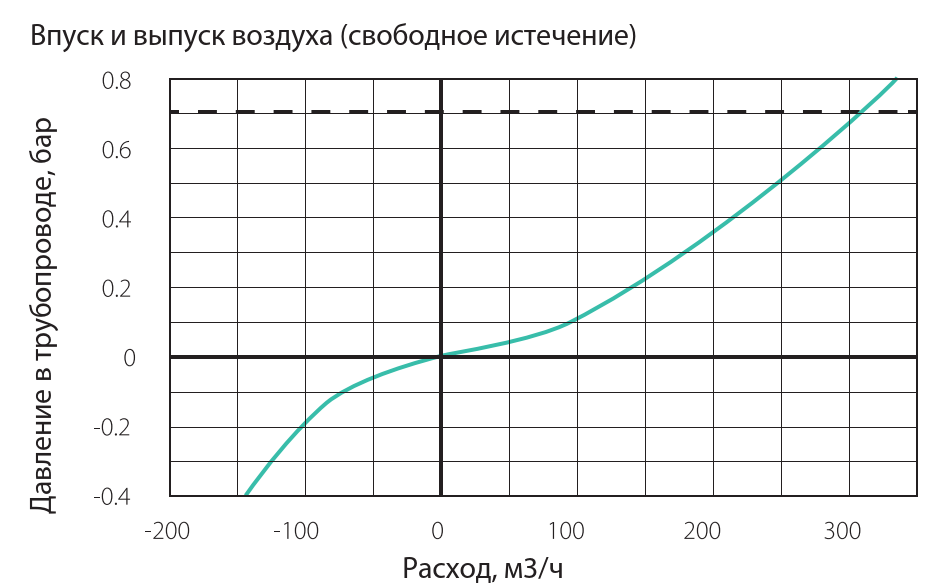

ПРОПУСКНАЯ СПОСОБНОСТЬ КОМБИНИРОВАННОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ71
