Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ76.1, постоянного действия, пластиковый, DN12-25,50, PN10, фланцевый

Технические характеристики

Условный диаметр	15...25,50 мм
Условное давление	10 бар
Рабочее давление	до 10 бар
Рабочая температура	0... 50°С
Тип присоединения	резьбовое

Применение

Автоматический воздухоотводчик Гранрег КАТ76.1 является автоматическим воздухоотводчиком и предназначен для эффективного удаления воздуха из трубопроводов, находящихся под рабочим давлением. Благодаря относительно большому проходному сечению, ГАРНРЕГ КАТ76.1 удаляет газы из жидкостных систем в процессе работы, а так же впускает воздух в систему при ее опорожнении для предотвращения образования вакуума.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ76.1, постоянного действия, пластиковый, DN12-25,50, PN10, резьбовой

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

ГРАНРЕГ КАТ 76.1 является воздухоотводчиком из нейлона, армированного стекловолокном с поплавком из полпропилена постоянного действия и предназначен для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма. При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

Диаметр клапана	1/2"-1", 2" (15....25, 50мм)
Номинальное давление	10 бар
Максимальное входное давление	10,0 бар
Рабочая температура среды	0°C до + 50°C
Пропускная способность	до 1000,0 Нм3/ч
Тип действия воздухоотводчика	постоянного действия
Присоединения	Вход - Внутренняя резьба Выход Внутренняя резьба
ОПЦИИ	--

СПЕЦИФИКАЦИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

1	Основание	Нейлон, армированный стекловолокном, латунь
2	Корпус	Нейлон, армированный стекловолокном
3	Поплавок	Вспененный полипропилен
4	Уплотнение	Силикон
5	Уплотнительное кольцо	NBR

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

	H	W	D	Масса, кг
12 мм / ¹/₂''	146	54	1/2'' BSP	0,15
20 мм / ³/₄''	146	54	3/4'' BSP	0,2
25 мм / 1''	146	54	1'' BSP	0,2
50 / 2"	146	54	2'' BSP	0,5

ПРИМЕР МАРКИРОВКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

Автоматический воздушный клапан «Гранрег» КАТ76.1-01-07-03-015-10-Р (автоматический воздушный клапан, стандартное исполнение, корпус из пластика, корпус с соединительным
патрубком, условный диаметр клапана DN15, условное давление PN10, резьбовое соединение).

Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ76.1, постоянного действия, пластиковый, DN12-25,50, PN10, фланцевый

Заявка на оборудование

Обязательные поля

Дополнительные поля

Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ76.1, постоянного действия, пластиковый, DN12-25,50, PN10, резьбовой

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

СПЕЦИФИКАЦИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

ПРИМЕР МАРКИРОВКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1

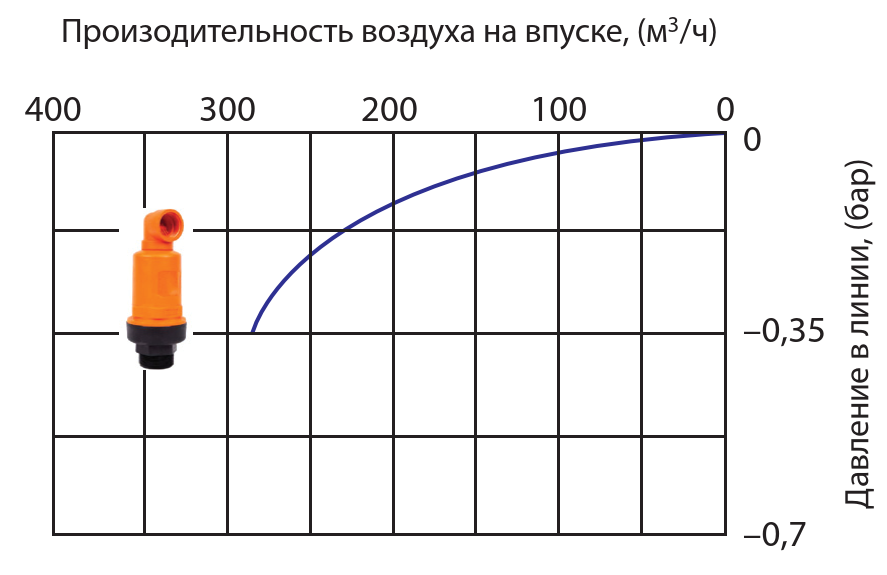

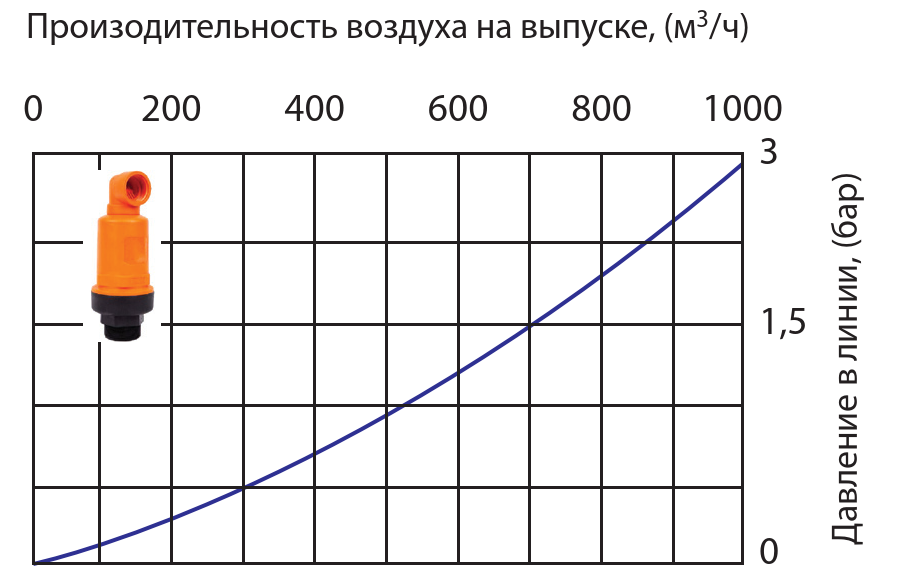

ПРОПУСКНАЯ СПОСОБНОСТЬ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ76.1
