Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ88, постоянного действия, латунный, DN15, PN10, наружная резьба

Технические характеристики

Условный диаметр	15 мм
Условное давление	10 бар
Рабочее давление	до 10 бар
Рабочая температура	0... 110°С
Принцип действия	постоянного действия
Тип присоединения	наружная резьба

Применение

ГРАНРЕГ КАТ88 является воздухоотводчиком постоянного действия и преднaзнaчен для удaления гaзов из систем отопления в процессе их рaботы, a тaкже для зaпускa воздухa в систему при дренaже. Воздухоотводчик ГРАНРЕГ КАТ88 выполнен из латуни и может применяться в системах отопления с антифризом.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ88, постоянного действия, латунный, DN15, PN10, наружнаярезьба

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ88

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ88

ГРАНРЕГ КАТ 12 является воздухоотводчиком из нержавеющей стали постоянного действия и предназначен для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма. При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха. Этого можно избежать установкой обратного клапана. Некоторые типы воздухоотводчиков могут быть оборудованы встроенными обратными клапанами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ88

Диаметр клапана	1/2"" (15мм)
Номинальное давление	10 бар
Максимальное входное давление	10,0 бар
Рабочая температура среды	0°C до + 100°C
Пропускная способность	--
Тип действия воздухоотводчика	постоянного действия
Присоединения	Вход - Внутренняя резьба 1/2" Выход Наружная резьба
ОПЦИИ	--

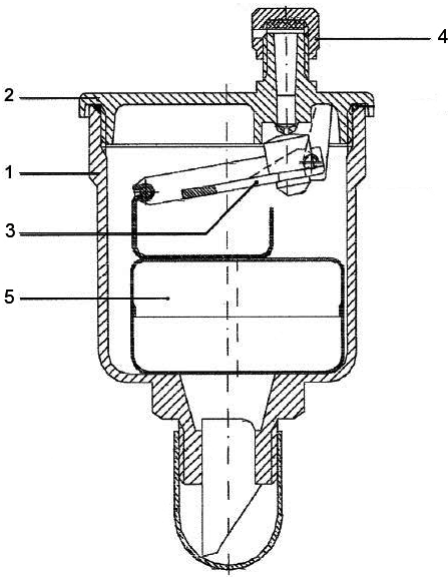

СПЕЦИФИКАЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ88

№	Позиция	Материал	Схема
1	Корпус	Никелированная латунь
2	Крышка корпуса	Никелированная латунь
3	Корпус	Полимер
4	Выпускное отверстие	Никелированная латунь
5	Поплавок	Полимер

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ88

Резьба	G 1/2	Схема
A	70
B	45
D	1/2"
Масса, (кг)	0,1

ПРИМЕР МАРКИРОВКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ88

ГРАНРЕГ КАТ88-015-10-Р Воздухоотводчик автоматический DN15, рабочее давление 0-10 бар, Тмакс 110°С, латунный, резьбовой
