Сепаратор пара и сжатого воздуха ГРАНСТИМ СПГ25, углеродистая сталь, DN15...300, PN25/40, фланцевый, резьбовой, под сварку

Технические характеристики

Условный диаметр	15...300 мм
Условное давление	25/40 бар*
Рабочая температура	до 300°С
Тип присоединения	фланцевое**
Исполнение	горизонтальное***

* - возможны исполнения на PN40

** - Исполнения с резьбой или под сварку - по запросу

*** угловое исполнение - по запросу

Применение

Гранстим СПГ - это сепаратор пара и сжатого воздуха центробежного типа. Сепаратор Гранстим применяется для удаления как выделевшегося, так и растворённого в паре или сжатом воздухе конденсата. Оптимальная работа на скоростях потока среды 20-40 м/с. Стандартное исполнение сепаратора Гранстим СПГ - горизонтальный вход и выход, фланцевое соединение. По запросу возможно исполнение под резьбу или под приварку, а так же угловое расположение входа и выхода. При работе обязательна установка конденсатоотводчика для дренажной линии сепаратора.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
JG01A27304	ГРАНСТИМ® СПГ25-01-015 - S25-015 - Сепаратор ф/ф Ду15 РN25 Тмакс=300оС	15	6398.92 ₽	уточняйте
JG01A27305	ГРАНСТИМ® СПГ25-01-020 - S25-020 - Сепаратор ф/ф Ду20 РN25 Тмакс=300оС	20	6654.99 ₽	уточняйте
JG01A27306	ГРАНСТИМ® СПГ25-01-025 - S25-025 - Сепаратор ф/ф Ду25 РN25 Тмакс=300оС	25	7678.33 ₽	уточняйте
JG01A27307	ГРАНСТИМ® СПГ25-01-032 - S25-032 - Сепаратор ф/ф Ду32 РN25 Тмакс=300оС	32	12798.78 ₽	уточняйте
JG01A27308	ГРАНСТИМ® СПГ25-01-040 - S25-040 - Сепаратор ф/ф Ду40 РN25 Тмакс=300оС	40	13438.96 ₽	уточняйте
JG01A27309	ГРАНСТИМ® СПГ25-01-050 - S25-050 - Сепаратор ф/ф Ду50 РN25 Тмакс=300оС	50	16635.12 ₽	уточняйте
JG01A27310	ГРАНСТИМ® СПГ25-01-065 - S25-065 - Сепаратор ф/ф Ду65 РN25 Тмакс=300оС	65	23035.93 ₽	уточняйте
JG01A27311	ГРАНСТИМ® СПГ25-01-080 - S25-080 - Сепаратор ф/ф Ду80 РN25 Тмакс=300оС	80	26234.92 ₽	уточняйте
JG01A27312	ГРАНСТИМ® СПГ25-01-100 - S25-100 - Сепаратор ф/ф Ду100 РN25 Тмакс=300оС	100	35191.71 ₽	уточняйте
JG01A103058	ГРАНСТИМ® СПГ25-01-125 - S25-125 - Сепаратор ф/ф Ду125 РN25 Тмакс=300оС	125	84737.46 ₽	уточняйте
JG01A103059	ГРАНСТИМ® СПГ25-01-150 - S25-150 - Сепаратор ф/ф Ду150 РN25 Тмакс=300оС	150	115605.17 ₽	уточняйте
JG01A103060	ГРАНСТИМ® СПГ25-01-200 - S25-200 - Сепаратор ф/ф Ду200 РN25 Тмакс=300оС	200	223730.65 ₽	уточняйте
JG01A103062	ГРАНСТИМ® СПГ25-01-300 - S25-300 - Сепаратор ф/ф Ду300 РN25 Тмакс=300оС	300	518353.09 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Сепаратор пара и сжатого воздуха ГРАНСТИМ СПГ, углеродистая сталь, DN15...300, PN25/40, Тмакс +300°С, фланцевый, резьбовой, под сварку

ОПИСАНИЕ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ГРАНСТИМ СПГ25/40

Центробежный сепаратор Гранстим используется для удаления растворённого или выделевшегося конденсата из паропроводов и систем сжатого воздуха. Работает на принципе разности веса воды и пара или сжатого воздуха. На дренажном патрубке требуется установка конденсатоотводчика. Оптимальный эффект осушения пара или сжатого воздуха достигается при скоростях 20–40 м/с.Изготавливается из углеродистой стали Cт 20к.

ОСНОВНЫЕ СВОЙСТВА СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ГРАНСТИМ СПГ25/40

Высокая пропускная способность и диапазон диаметров исполнения
Установка вне или в помещениях
Высокая степень удаления конденсата из рабочей среды по сравнению с обычным дренажным стаканом сбора конденсата
Горизонтальные и угловые исполнения
Различные типы присоединений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ГРАНСТИМ СПГ25/40

Типоразмер, DN	DN 15 - 300 мм
Номинальное давление, PN	25/40 бар
Максимальная температура	300°С
Рабочая среда	Насыщенный пар, сжатый воздух и другие газы, совместимые с материалами конструкции
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое Фланцевое ГОСТ 33259-2015 Сварное внахлест
Монтаж на трубопроводе	Горизонтально или вертикально
ОПЦИИ	Внутреннее резьбовое соединение Сварное соединение Вертикальное угловое исполнение (горизонтальный вход/вертикальный выход) Вертикальное угловое исполнение (вертикальный вход/горизонтальный выход)

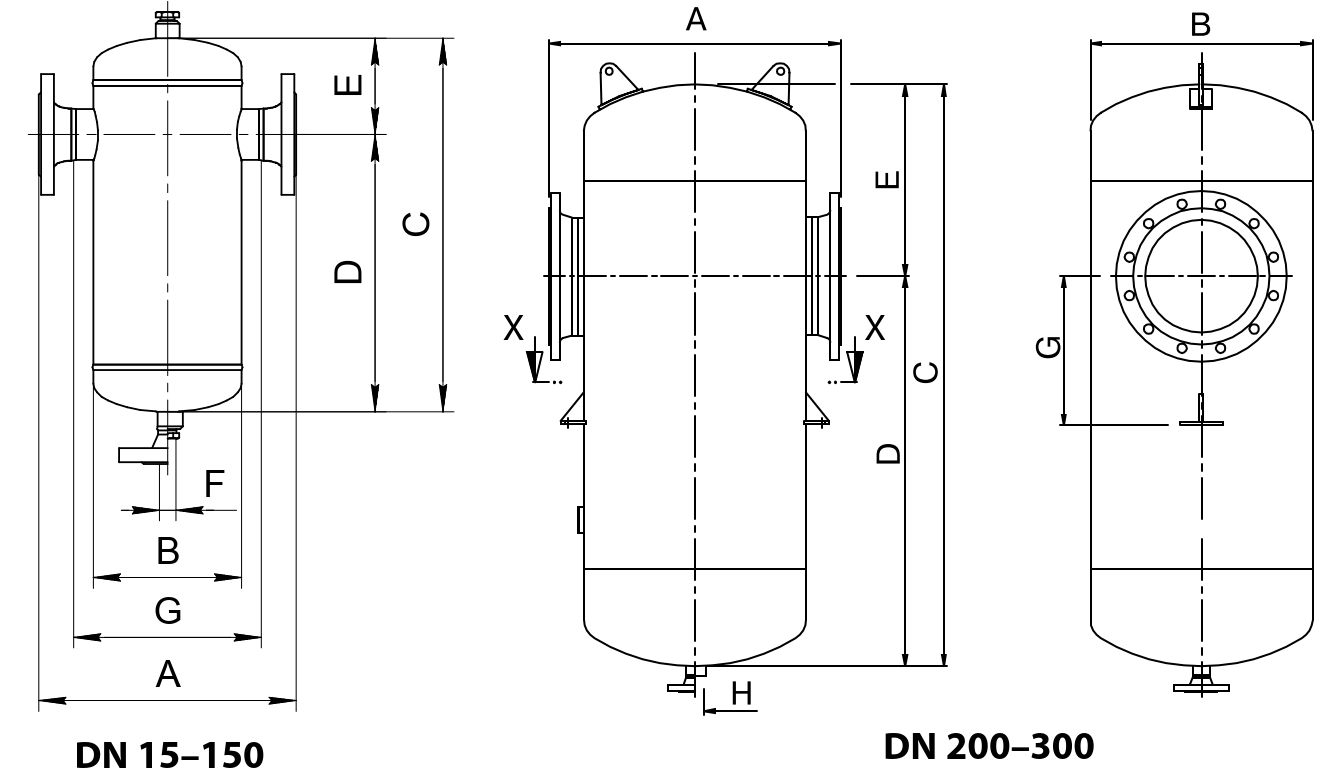

ГАБАРИТНЫЕ РАЗМЕРЫ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ГРАНСТИМ СПГ25/40

DN15-150

Артикул	DN	A	B	C	D	E	F	Объем, (дм3)	Масса, (кг)
JG01A27304	15	230	114	260	190	70	1/2”	2,0	5,0
JG01A27305	20	230	114	280	205	75	1/2”	2,2	6,0
JG01A27306	25	230	114	300	225	75	1/2”	2,4	7,0
JG01A27307	32	260	133	395	305	90	1/2”	4,5	12,0
JG01A27308	40	260	133	435	335	100	1/2”	5,0	13,8
JG01A27309	50	310	159	505	395	110	1/2”	8,2	19,5
JG01A27310	65	380	219	558	410	148	3/4”	16,1	32,0
JG01A27311	80	390	219	610	450	160	3/4”	17,8	37,7
JG01A27312	100	500	273	725	540	185	3/4”	35,3	57,0
JG01A103058	125	555	325	845	599	246	1”	59	95
JG01A103059	150	585	377	1050	770	280	1”	98	153

DN200-300

Артикул	DN	A	B	C	D	E	F	G	H, (")	Объем, (дм3)	Масса, (кг)
JG01A103060	200	635	426	1170	855	315	515	325	1	140	209
JG01A103061	250	750	530	1540	1140	400	620	395	11/2	288	383
JG01A103062	300	880	630	1700	1172	528	720	410	11/2	455	512

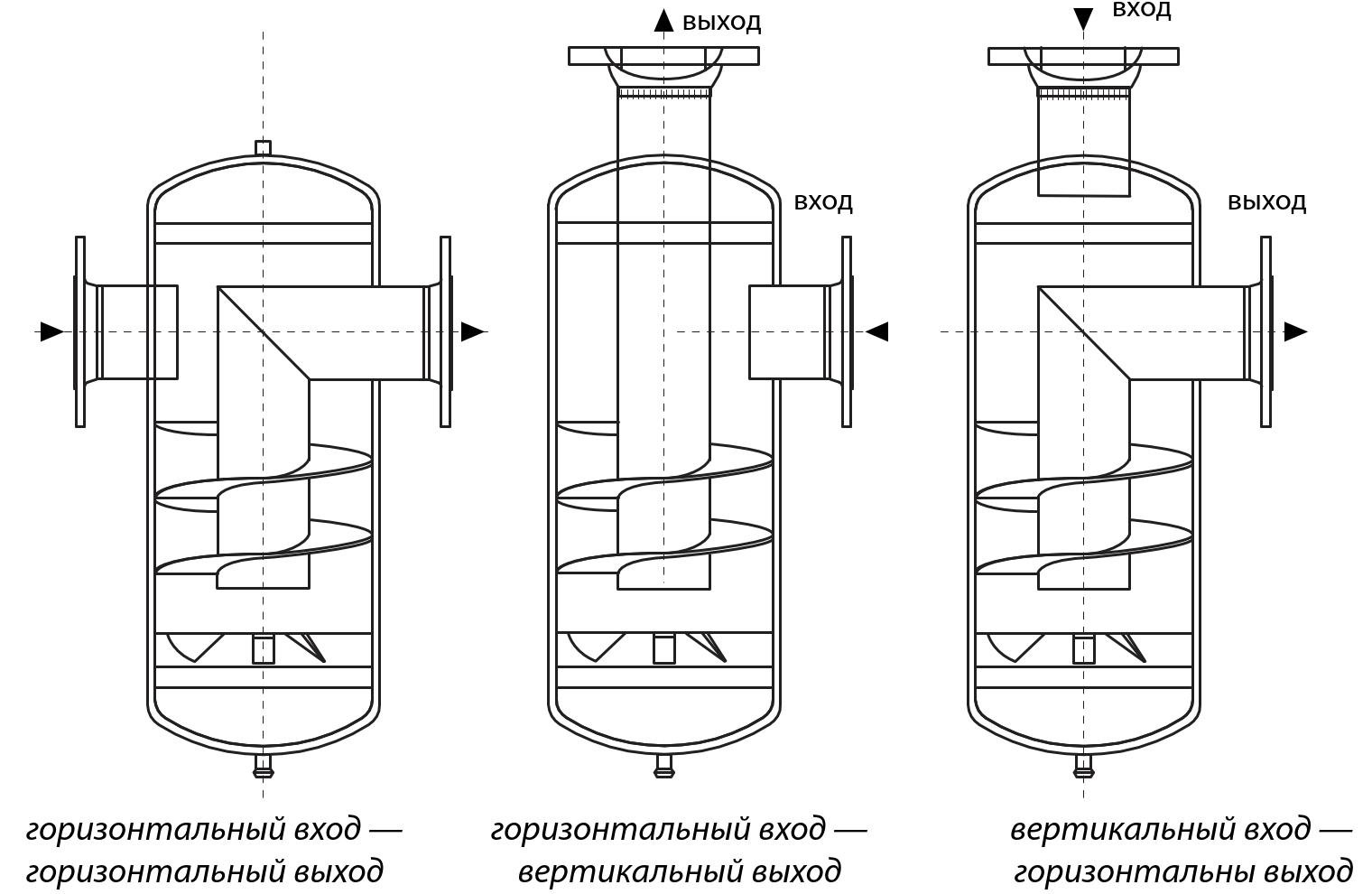

ВОЗМОЖНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЙ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ГРАНСТИМ СПГ25/40

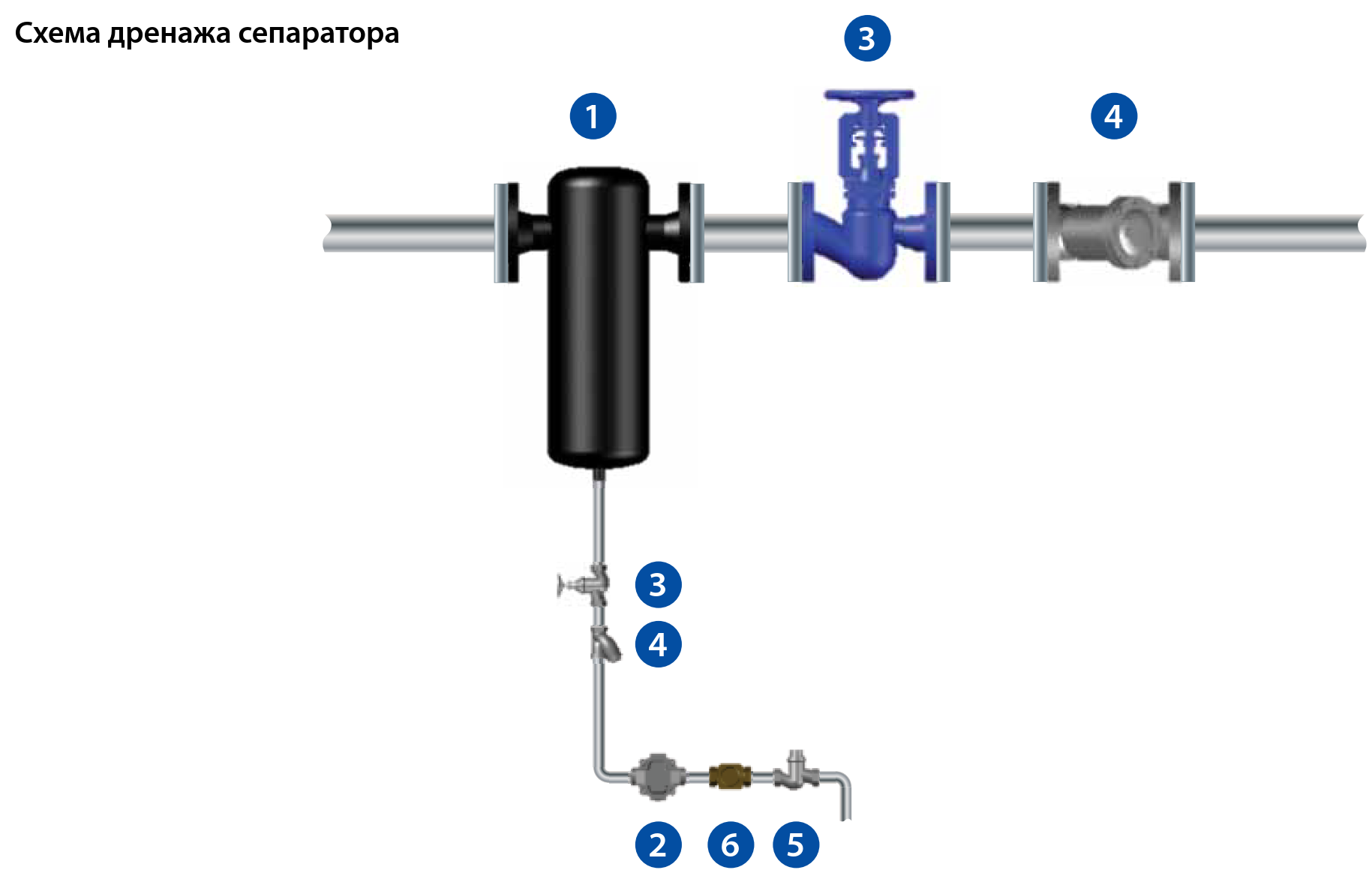

ТИПОВАЯ МОДЕЛЬ УСТАНОВКИ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ГРАНСТИМ СПГ25/40

* Возможно поставка сепаратора в сборе с обвязкой.

	Тип	Марка	Производитель	Количество
1	Сепаратор	«Гранстим» СПГ	Торговый Дом АДЛ (Россия)	1
2	Конденсатоотводчик	«Стимакс»	Торговый Дом АДЛ (Россия)	1
3	Клапан запорный	«Гранвент»	Торговый Дом АДЛ (Россия)	2
4	Фильтр	«IS»	Торговый Дом АДЛ (Россия)	2
5	Обратный клапан	«Гранлок»	Торговый Дом АДЛ (Россия)	1
6	Смотровое стекло	CC	Торговый Дом АДЛ (Россия)	1
