Вентиль запорый АДЛ ГРАНВЕНТ KV35, сильфонный, нержавеющая сталь, DN15...400 мм, Ру40, фланцевый, управление - штурвал
Технические характеристики
| Условный диаметр |
15...400 мм |
| Условное давление |
40 бар |
| Рабочая температура |
-60...+400°С |
| Уплотнение по штоку |
сильфонное |
| Тип присоединения |
фланцевый |
| Тип управления |
штурвал |
Применение
Запорные вентиля ГРАНВЕНТ KV35 применяются как запорная арматура в трубопроводах для пара, горячей и холодной воды в системах тепло- и водоснабжения, а так же на системах с слабо агрессивными средами и нефтепродуктах. Корпус выполнен из нержавеющей стали. Седельная конструкция обспечивает герметичность класса А на высоких температурах. Для паровых систем применение запорных вентилей более актуально, чем клиновые задвижки или шаровые краны. Сильфонное уплотнение запорного вентиля ГРАНВЕНТ KV35 не требует обсуживания и гарантирует отсутствие протечек по штоку вентиля.
Получить тех. описание на email
Опросный лист on-line
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Вентиль запорный АДЛ ГРАНВЕНТ KV35, сильфонный, нержавеющая сталь, DN15...300, PN40, фланцевый, управление - штурвал
ОПИСАНИЕ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV35
Запорные вентиля ГРАНВЕНТ KV35 применяются как запорная арматура в трубопроводах для пара, горячей и холодной воды в системах тепло- и водоснабжения, а так же на системах с слабо агрессивными средами и нефтепродуктах. Корпус выполнен из нержавеющей стали. Седельная конструкция обспечивает герметичность класса А на высоких температурах. Для паровых систем применение запорных вентилей более актуально, чем клиновые задвижки или шаровые краны. Сильфонное уплотнение запорного вентиля ГРАНВЕНТ KV35 не требует обсуживания и гарантирует отсутствие протечек по штоку вентиля.
УСТАНОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV35
ГРАНВЕНТ KV35 устанавливается произвольно, направление потока должно совпадать со стрелкой на корпусе. На горизонтальном участке рекомендовано устанавливать с расположением штока вверх, или под углом до 90 градусов относительно оси. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля. Следует знать, что частицы окалины всегда имеют более высокую твердость, чем уплотнительная поверхность запороного вентиля, выполненная из нержавеющей стали, поэтому попадание окалины на поверхность между седлом и плунжером всегдща будет вызывать повреждение последних.

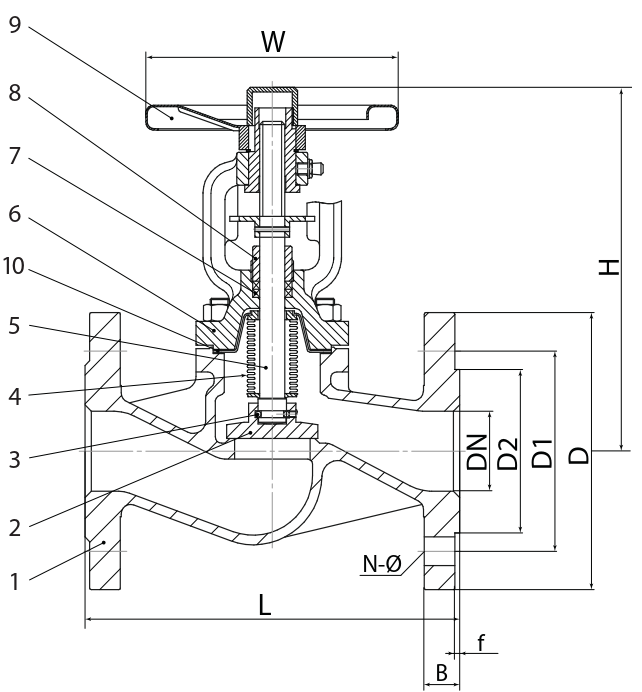

СПЕЦИФИКАЦИЯ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV35
| Позиция |
Материал |
Схема |
| 1. Корпус |
Нержaвеющaя стaль CF8 |
 |
| 2. Диск |
Нержaвеющaя стaль AISI304 |
| 3. Шпонка |
Нержaвеющaя стaль AISI304 |
| 4. Сильфон |
Нержaвеющaя стaль AISI304 |
| 5. Шток |
Нержaвеющaя стaль AISI304 |
| 6. Крышкa |
Нержaвеющaя стaль AISI304 |
| 7. Уплотнение |
Графит |
| 8. Сaльник |
Нержaвеющaя стaль |
| 9. Штурвал |
Сталь |
| 10. Проклaдкa корпусa |
Нержaвеющaя стaль + грaфит |
ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV35
| t, (°С) |
–60 |
–10 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
| PN, (бар) |
40 |
40 |
40 |
36,3 |
33,7 |
31,8 |
29,7 |
28,5 |
27,4 |
ГАРАБРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV35
| DN |
L |
D |
D1 |
D2 |
H |
W |
B |
f |
N-Ш |
Kvs, (м3/ч) |
Масса, (кг) |
| 15 |
130 |
95 |
65 |
45 |
180 |
140 |
16 |
2 |
4-14 |
4,2 |
4 |
| 20 |
150 |
105 |
75 |
58 |
190 |
140 |
18 |
2 |
4-14 |
7,4 |
4,8 |
| 25 |
160 |
115 |
85 |
68 |
220 |
160 |
18 |
2 |
4-14 |
12 |
5,5 |
| 32 |
180 |
140 |
100 |
78 |
225 |
160 |
18 |
2 |
4-18 |
19 |
7 |
| 40 |
200 |
150 |
110 |
88 |
252 |
180 |
18 |
3 |
4-18 |
30 |
9 |
| 50 |
230 |
165 |
125 |
102 |
263 |
180 |
20 |
3 |
4-18 |
47 |
11 |
| 65 |
290 |
185 |
145 |
122 |
295 |
200 |
22 |
3 |
8-18 |
77 |
15,8 |
| 80 |
310 |
200 |
160 |
138 |
330 |
250 |
24 |
3 |
8-18 |
120 |
21,8 |
| 100 |
350 |
235 |
190 |
162 |
350 |
300 |
24 |
3 |
8-22 |
188 |
37,5 |
| 125 |
400 |
270 |
220 |
188 |
420 |
350 |
26 |
3 |
8-26 |
288 |
55 |
| 150 |
480 |
300 |
250 |
218 |
455 |
400 |
28 |
3 |
8-26 |
410 |
78,5 |
| 200 |
600 |
375 |
320 |
285 |
550 |
500 |
34 |
3 |
12-30 |
725 |
132 |
| 250 |
730 |
450 |
385 |
345 |
720 |
500 |
38 |
3 |
12-33 |
1145 |
310 |
| 300 |
850 |
515 |
450 |
410 |
800 |
500 |
42 |
4 |
16-33 |
1635 |
409 |
| 350 |
980 |
580 |
510 |
465 |
960 |
600 |
46 |
4 |
16-36 |
2225 |
650 |
| 400 |
1100 |
660 |
585 |
535 |
1060 |
600 |
50 |
4 |
16-39 |
2906 |
850 |
МАРКИРОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV35
KV 35 . 04 . 02 . 100 . 40 . Ф/-
| Наименование |
Модель клапана |
KV |
| Серия |
Корпус - серый чугун GG25 Сальниковое уплотнение штока Тип присоединения - фланцевое |
16 |
| Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - сварное |
17 |
| Корпус - серый чугун GG25 Сильфонное уплотнение штока Тип присоединения - фланцевое |
31 |
| Корпус - нерж.сталь CF8 Сильфонное уплотнение штока Тип присоединения - фланцевое |
35 |
| Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - сварное |
37 |
| Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - фланцевое |
40 |
| Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - фланцевое |
45 |
| Материал корпуса |
серый чугун GG-25 |
01 |
| высокопрочный чугун GGG-40 |
02 |
| углеродистая сталь GS-C25 |
03 |
| нержавеющая сталь CF8 |
05 |
| Уплотнение по штоку |
сальниковое |
01 |
| сильфонное |
02 |
| Диаметр |
DN клапана, мм |
100 |
| Давление |
PN клапана, бар |
16 |
| Присоединение |
Фланцевое |
Ф |
| Внутренняя резьба |
Р |
| под приварку |
С |
| Управление |
Штурвал |
Пусто |
| Электропривод* |
/EA |
* - модели привода и опции указываются далее через "/"
