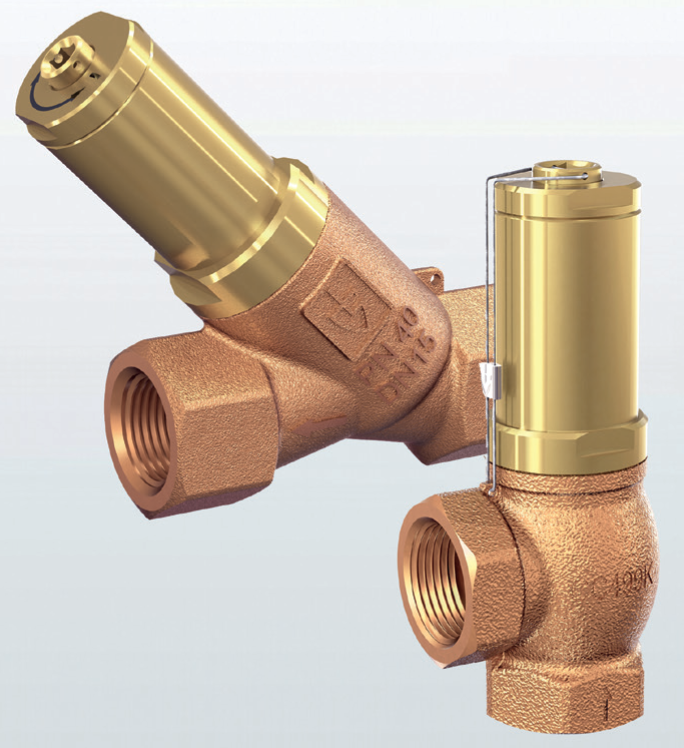

Перепускной клапан GOETZE 617, бронзовый, на пар, жидкости и газы, прямой или угловой, DN15...50, PN25, внутренняя резьба

Перепускной клапан GOETZE 617, бронзовый, на пар, жидкости и газы, прямой или угловой, DN15...50, PN25, внутренняя резьба

Технические характеристики
Условный диаметр 15...50 мм
Условное давление 25 бар
Раб. температура -60...+225С
Давление настройки 0,2...20,0 бар
Величина Kvs 3,0...35,6 м3/ч
Тип присоединения резьба
Применение

Клапаны перепускные (регуляторы давления "до себя") GOETZE 617 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 617  отличает корпус из бронзы, который может быть как в угловом, так и в прямом исполнении, а так же компактные размеры.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Перепускной клапан GOETZE 617, бронзовый, на пар, жидкости и газы, прямой, угловой, DN15...50, PN16/25, резьба внутренная



ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Клапаны перепускные (регуляторы давления "до себя") GOETZE 617 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 617  отличает корпус из бронзы, который может быть как в угловом, так и в прямом исполнении, а так же компактные размеры..



ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Для защиты:

- насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

- системах под давлением для нейтральных / ненейтральных газов и паров, в зависимости от материала уплотнения, а также для водяного пара.

  • Защита насосов
  • Испытательные стенды
  • Аппаратостроение
  • Суда и судовое оборудование
  • противообледенительные системы
  • Машиностроение
  • Промышленные установки



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Диаметр клапана 3/8"...2" (10...50 мм)
Номинальное давление 25 бар
Максимальное входное давление (давление настройки) 0,2....20,0 бар
Рабочая температура среды – 60°C до + 225°C
Пропускная способность 3,0...35,6 м3/ч
Максимальное редукционное соотношение 10:1
Минимальный перепад давления  0,2 бар
Присоединения
Внутренняя резьба BSPT
Исполнение
Прямое
Угловое
ОПЦИИ
Опломбирование
Обезжиренное исполнение
Производство обезжиренного продукта для применения  с кислородом
Никелированное или хромированное исполнение



РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Жидкости  нейтральные и не нейтральные
Воздух, газы и технические пары нейтральные и не нейтральные
Водяной пар



СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617 (указаны частично, остальные по запросу)

Сертификаты
TR ZU 032/2013 - TR ZU 010/2011
Классификация обществ

DNVGL
Lloyd's Register EMEA
American Bureau of Shipping
Bureau Veritas
Russian Maritime Register of Shipping
DNVGL
LR EMEA
ABS
BV
RS



СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Серия
Материал
DIN EN
Материал корпуса на входе
Бронза
CC499K
Материал корпуса на выходе
Бронза
CC499K
Внутренние части
Латунь
CW617N
Нажимная пружина
Нержавеющая сталь
1.4310



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617



ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

t Газоплотное исполнение полости пружины для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу
yt Газоплотное исполнение полости пружины Корпус полнопроходной для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу. Доступно только для DN 10 до DN 25.

Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.


СРЕДА ПРИМЕНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

GF газообразный и жидкий Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар


ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

O без подрыва Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар


ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Номинальный диаметр DN
Вход
10
15
20
25
32
40
50
3/8“(10)
1/2“ (15)
3/4“ (20)
1“ (25)
1 1/4“ (32)
1 1/2“ (40)
2“(50)
Исполнение
t
yt
t
yt
t
yt
t
yt
t
yt
t
yt
t
yt
3/8“ (10)
♦
♦












1/2“ (15)


♦
♦










3/4“ (20)




♦
♦








1“ (25)






♦
♦






1 1/4“ (32)








♦





1 1/2“ (40)










♦



2“ (50)












♦



ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

f / f Стандарт Внутренняя резьба BSP-P / Внутренняя резьба BSP-P


УПЛОТНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

NBR Нитрил-Бутадиен (Стандарт) Уплотнительная шайба из эластомера, 0,2 – 12 бар –30°C до +130°C
FKM Фторуглерод Уплотнительная шайба из эластомера, 0,2 – 12 бар –20°C до +200°C
EPDM Этилен-Пропилен-Диен Уплотнительная шайба из эластомера, 0,2 – 12 бар –50°C до +150°C
PTFE Политетрафторэтилен Уплотнительная шайба, 0,5 – 12 бар –60°C до +225°C
При уплотнеинни седла из PTFE, кольцевое уплотнение корпуса и установочного шпинделя должно быть выполнено из FKM
PTFE Политетрафторэтилен Уплотнительная шайба, 12 – 20 бар –60°C до +225°C


НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Номинальный диаметр
DN
10
15
20
25
32
40
50
Присоединение DIN EN ISO 228
G
3/8" (10)
1/2" (15)
3/4" (20)
1" (25)
1 1/4" (32)
1 1/2" (40)
2" (50)
Выход DIN EN ISO 228
G
3/8" (10)
1/2" (15)
3/4" (20)
1" (25)
1 1/4" (32)
1 1/2" (40)
2" (50)
Установочный размер в мм
L
27
30
33
40
45
50
60
L1
69
72
90
95



L2
85
91
116
129



H
60
69
86
101
118
139
149
h
26
30
35
41
45
51
60
H2
64
68
89
100



h2
13,5
15,3
18
22,5



SW
24
28
34
41
52
58
70
SW1
24
27
32
41



do
10
13
19
25
30
38
50
Вес
кг
0,3
0,4
0,7
1,2
1,9
2,5
3,8
Устанавливаемое давление
бар
0,2 - 20
0,2 - 20
0,2 - 20
0,2 - 20
0,2 - 20
0,2 - 20
0,2 - 20
Диапазон установки
бар



0,2-0,8
0,5-2,5
0,2-0,8
0,5-2,5
0,2-0,8
0,5-2,5
0,2-0,8
0,5-2,5
0,2-0,8
0,5-2,5
0,2-0,8
0,5-2,5
0,2-0,8
0,5-2,5
2-8
2-8
2-8
2-8
2-8
2-8
2-8
2-12
2-12
2-12
2-12
2-12
2-12
2-12
12-20
12-20
12-20
12-20
12-20
12-20
12-20


ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Исполнение: 617t
Исполнение: 617yt


САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГУРАЦИЯ  ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 617

Мод.
ряд		 Конструкция
клапана		 Среда Развоздушиватель Номин.
диаметр
DN		 Тип присоединения Присоединительный
размер		 Уплотнение Параметры Устанав-
ливаемый
диапазон/		 Кол-во
Вход Выход Вход Выход
617 t GF O 15 f f 15 15 NBR   2 -12 10
617 yt GF O 25 f f 25 25 PTFE   16,0 2
