Балансировочный клапан АДЛ ГРАНБАЛАНС КБА 20, динамический, латунный, DN15-50, PN25, резьбовой

Технические характеристики

Условный диаметр	15...50мм
Условное давление	25 бар
Рабочая температура	до +120С
Тип присоединения	Резьбовое
Тип управления	Штурвал*

* - с ограничителем хода и шкалой настройки

Применение

Для автоматической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 50 %.

Автоматический балансировочный клапан «Гранбаланс» КБА обеспечивает постоянный перепад давления в трубопроводных системах отопления и охлаждения. В системах с переменным расходом клапан «Гранбаланс» КБА позволяет поддерживать постоянным номинальный расход теплоносителя через приборы, исключая их влияние друг на друга. Клапан «Гранбаланс» КБА обеспечивает точное регулирование температуры помещения, снижает риск возникновения шумов на регулирующих устройствах, возникающих при высоких перепадах давления Δp.

Клапан «Гранбаланс» КБА устанавливается в паре с клапаном-партнером, что позволяет регулировать расход теплоносителя через контур.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Динамический (автоматический) балансировочный клапан «Гранбаланс» КБА, серии 20, DN 15-50 мм, PN 2,5 МПа, резьбовой

Основные преимущества

• Поддержание выбранного перепада давления в контуре и возможность его контроля с помощью измерительных ниппелей.
• Отсутствие шумов в системе.
• Снижение затрат на балансировку, энергосбережение и высокий уровень комфорта.
• Легкость промывки благодаря быстрому и простому демонтажу управляющего картриджа дифференциального давления, расположенного внутри корпуса клапана.
• Компактная конструкция клапана не требует прямого участка трубопровода на входе и выходе для стабилизации параметров потока.

Примечание. В стандартную комплектацию в регулятор перепада давления входит 2 ниппеля, в клапан-партнер входит заглушка.
Важно! При промывке системы рекомендуется снять картридж и использовать промывочную крышку во избежание засорения импульсной трубки и картриджа. Крышка заказывается отдельно.

Пример использования
Δpк — перепад давления на контролируемом контуре; Δpп — перепад давления на клапане-партнере; Δpр — перепад давления на регуляторе перепада давления; Δpо — общий перепад давления.

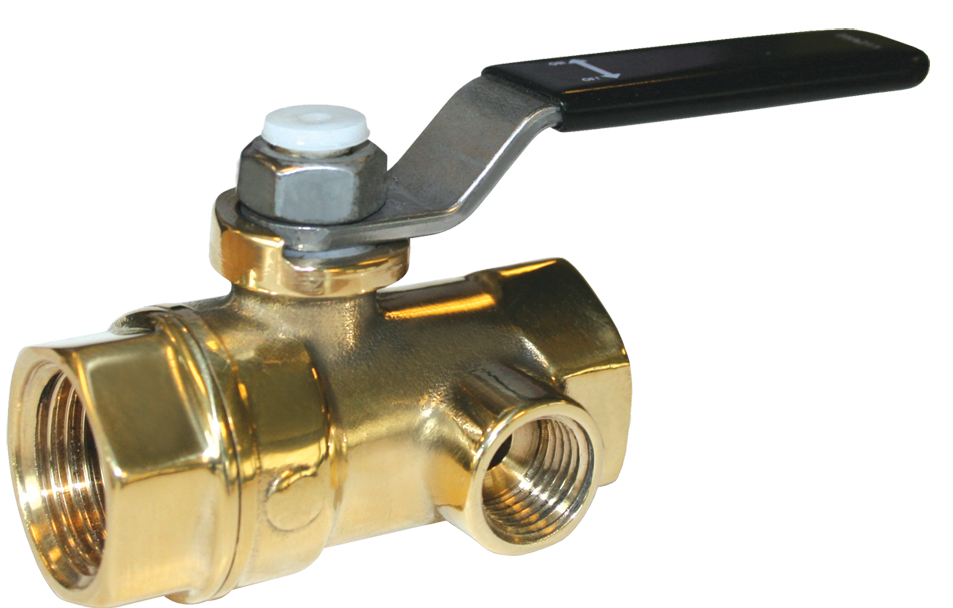

Шаровой клапан-партнер к «Гранбаланс» КБА

Основная функция клапана — поддерживать перепад давления постоянным совместно с регулятором перепада давления.

Технические характеристики

Номинальный диаметр	15-25 мм
Номинальное давление	2,5 МПа
Температура рабочей среды	-20...+120 С
Присоединение	Резьба внутр/внутр по ISO 228

Примечание. Имеются 2 порта (1/4 ISO 228) с обеих сторон крана.

Спецификация

Корпус	Латунь CW617N
Шар	Хромированная латунь CW617N
Шток	Латунь CW617N с двумя уплотнениями
Гайка	С антикоррозионным покрытием
Рукоятка	Сталь с антикоррозионным покрытием

Размеры, (мм)

DN	A	I	B	J	C	H	Kv	Вес, (кг)
15	59	32	49	15	77	25	10,2	0,2
20	69	36	64	18	94	32	18,5	0,32
25	81	43	73	23	94	39	36,3	0,49

Регулятор перепада давления "Гранбаланс" КБА

Применение

Основная функция клапана — поддерживать постоянным перепад давления на контролируемом контуре. Устанавливается на обратном трубопроводе.

Технические характеристики

Номинальный диаметр	15-25 мм
Номинальное давление	2,5 МПа
Температура рабочей среды	-20...+120 С
Перепад давления	до 400 кПа
Контролируемый перепад давления	10 кПа 20 кПа 30 кПа
Присоединение	Муфтовое*
Размеры капилярной трубки	Диаметр 3 мм, длина 1 м

Примечание. Резка трубная цилиндрическая G (ISO 228/1).

Спецификация

1	Корпус	Кованная латунь ASTM CuZn40Pb2
2	Ниппель	Латунь
3	Картридж	Стеклопластик ПФС (диафрагра из EPDM)
4	Капилярная трубка	Медь

Размеры, (мм)

DN	o картрилжа	L	H1	H2	Вес, (кг)	Kv, (м³/час)
15	20	82	31	66	0,68	3,1
20	20	94	31	66	0,73	3,1
25	20	102	31	66	0,79	3,1

Типы картриджей для регулятора перепада давления

При подборе модели регулятора необходимо определить диапазон перепада давления Δpк:

• 10 кПа;
• 20 кПа;
• 30 кПа.

Δpк (кПа)	Расход, (л/ч)
	Модель регулятора перепада давления
	10 кПа	20 кПа	30 кПа
1	--	--	--
2	--	--	--
3	864	--	--
4	773	--	--
5	682	--	--
6	591	--	--
7	500	--	--
8	409	--	--
9	318	--	--
10	227	960	--
11	136	880	1419
12	45	800	1355
13	--	720	1290
14	--	640	1226
15	--	560	1161
16	--	480	1097
17	--	400	1032
18	--	320	968
19	--	240	903
20	--	160	839
21	--	80	774
22	--	--	710
23	--	--	645
24	--	--	581
25	--	--	516
26	--	--	452
27	--	--	387
28	--	--	323
29	--	--	258
30	--	--	194
31	--	--	129
32	--	--	65
