Редукционный клапан АДЛ ГРАНРЕГ КАТ30, чугунный, на пар, воду и газы, DN25...100, PN16, фланцевый

Технические характеристики

Условный диаметр	25...100 мм
Условное давление	16 бар
Давление настройки	0,1...11,2 бар
Температура среды	-10.... +80/200 °С
Величина Kvs	1,0...125,0 м3/ч
Тип присоединения	Фланцевый

Применение

Редукционные клапаны Гранрег серии КАТ30 это регуляторы давления «после себя» прямого действия. Клапан предназначен для редуцирования пара с температурой t° до +200 °С, а так же воды t° до +150 °С и воздуха t° до +80 °С. Гранрег КАТ30 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре. Для установки на паровые системы необходимо использовать конденсатную ёмкость.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Редукционный клапан АДЛ ГРАНРЕГ КАТ30, на пар, воду и газы, DN25...100, PN16, фланцевый

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Редукционные клапаны Гранрег серии КАТ30 это регуляторы давления «после себя» прямого действия. Клапан предназначен для редуцирования пара , а так же воды и воздуха. Гранрег КАТ30 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре. Для установки на паровые системы необходимо использовать конденсатную ёмкость.

УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. При установке редукционного клапана на воздух (рекомендованно) и на пар (обязательно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Условный диаметр	DN15....100
Условное давление	PN 16 бар
Максимальная рабочая температура	Пар: до +200°С, Вода: до +150°С, Воздух: до +80°С
Входное давление	До 13 бар
Выходное давление (давление настройки)	0,1...11,2 бар
Макс. редукционное соотношение	10:1
Допустимая протечка по сделу	0,1% от Kvs клапана
Мин. перепад давлений	не менее 0,2 бар
Тип присоединения	Фланцевое

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Позиция	Материал
Корпус клaпaнa	Серый чугун СЧ25
Плунжер и седло	Нержaвеющaя стaль 20Х13
Уплотнения	EPDM
Корпус приводa	Углеродистaя стaль Ст.20
Шток	Нержaвеющaя стaль 20Х13
Мембрaнa	EPDM+полиэстровaя ткaнь
Нaстроечный винт	Углеродистaя стaль Ст.20
Пружины	Пружиннaя стaль 60с2А

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР ДЛЯ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Пар*	Вода	Воздух*
до 200 °С	до 80 °С	до 150 °С

* - требуется конденсатная емкость

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

DN	15	20	25	32	40	50	65	80	100
Стандартный Kvs, м3/ч	3,2	5	8	12,5	20	32	50	80	125
Заниженный Kvs, (м3/ч)	1 1,6 2,5	1,6 2,5 3,2	2,5 3,2 5	5 8	8 12,5	12,5 20	20 32	32 50	50 80

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЙ НА ВЫХОДЕ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Диапазон настройки, (МПа)	С	Масса, (кг)
		Привода	Настроечного винта
			DN 15–50	DN 65–100
0,01–0,04	285	5,7	3,2	3,6
0,02–0,08
0,04–0,16	215	4,4	3,2 6,8	3,6 8,5
0,08–0,32
0,14–0,56
0,16–0,64	150	2,4	3,2 6,8	3,6 8,5
0,28–1,12

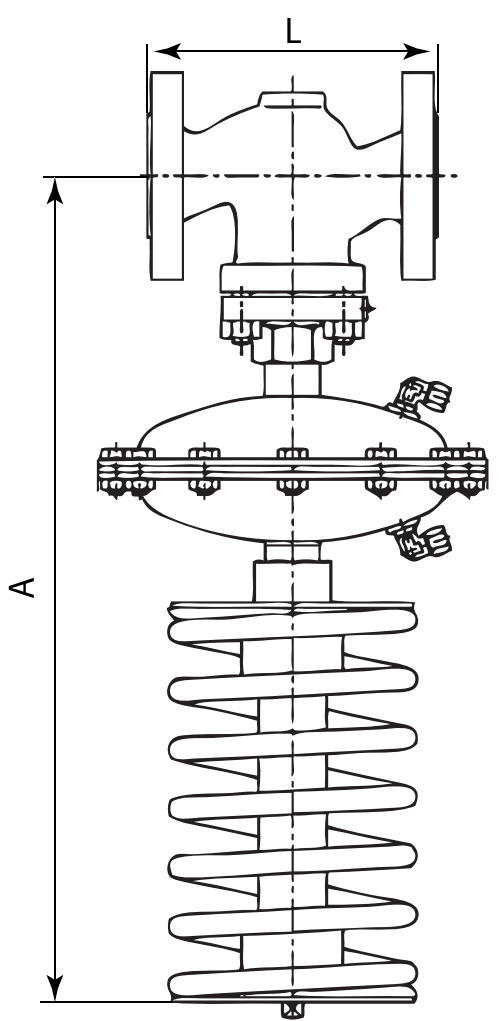

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30

Рaзмер, (мм)	DN
Рaзмер, (мм)	15	20	25	32	40	50	65	80	100
А	470	470	470	485	490	495	605	605	615
L	130	150	160	180	200	230	290	310	350
Мaссa клaпaнa, (кг)	4,0	5,0	5,6	8,5	10,6	14	23	29	44

АРТИКУЛЫ ДЛЯ ЗАКАЗА РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ30 (СТАНДАРТНЫЙ KVS)

PN	DN 25	DN 32	DN 40	DN 50	DN 65	DN 80	DN 100
0.01-0.04	А86.27Е2.55.G1	А86.27Е2.65.G1	А86.27Е2.75.G1	А86.27Е2.75.G1	А86.27Е2.95.G1	А86.27Е2.105.G1	А86.27Е2.115.G1
0.02-0.08	А86.27Е2.55.G2	А86.27Е2.65.G2	А86.27Е2.75.G2	А86.27Е2.75.G2	А86.27Е2.95.G2	А86.27Е2.105.G2	А86.27Е2.115.G2
0.04-0.16	А86.27Е2.55.G3	А86.27Е2.65.G3	А86.27Е2.75.G3	А86.27Е2.75.G3	А86.27Е2.95.G3	А86.27Е2.105.G3	А86.27Е2.115.G3
0.08-0.32	А86.27Е2.55.G5	А86.27Е2.65.G5	А86.27Е2.75.G5	А86.27Е2.75.G5	А86.27Е2.95.G5	А86.27Е2.105.G5	А86.27Е2.115.G5
0.14-0.56	А86.27Е2.55.G6	А86.27Е2.65.G6	А86.27Е2.75.G6	А86.27Е2.75.G6	А86.27Е2.95.G6	А86.27Е2.105.G6	А86.27Е2.115.G6
0.16-0.64	А86.27Е2.55.G7	А86.27Е2.65.G7	А86.27Е2.75.G7	А86.27Е2.75.G7	А86.27Е2.95.G7	А86.27Е2.105.G7	А86.27Е2.115.G7
0.28-1.12	А86.27Е2.55.G8	А86.27Е2.65.G8	А86.27Е2.75.G8	А86.27Е2.75.G8	А86.27Е2.95.G8	А86.27Е2.105.G8	А86.27Е2.115.G8
