Фильтр сетчатый АДЛ IS15, косой, чугунный, DN15...50, PN16, внутренняя резьба, со сливной пробкой

Фильтр сетчатый АДЛ IS15, косой, чугунный, DN15...50, PN16, внутренняя резьба, со сливной пробкой

Технические характеристики
Условный диаметр 15...50 мм
Условное давление 16 бар
Рабочая температура до 200°С
размер ячейки 0,6 мм
Тип присоединения Резьбовое
Применение

Фильтр IS15 применятся для защиты элеметов трубопровода, запорной и регулирующей арматуры, а так же технологического оборудования от попадания механический включений. Максимальный размер механических частиц, проходящих через фильтр IS регулируется размером ячейки фильтра, которую можно заказать с ячейкой в диапазоне от 0,2 до 4 мм. Возможна установка магнитной вставки.а.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Фильтр сетчатый АДЛ IS15, косой, чугунный, DN15...50, PN16, внутренняя резьба, со сливной пробкой



ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS15

Фильтр IS15 применятся для защиты элеметов трубопровода, запорной и регулирующей арматуры, а так же технологического оборудования от попадания механический включений. Максимальный размер механических частиц, проходящих через фильтр IS регулируется размером ячейки фильтра, которую можно заказать с ячейкой в диапазоне от 0,2 до 4 мм. Возможна установка магнитной вставки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS15

Присоединение DN 15..50 мм
Условное давление PN 16 бар
Рабочая температура –10…+200 °С
Тип фильтра Косой, У-образный
Размер ячейки сетки фильтра 0,6мм
Наличие магнитной вставки возможно к установке
Присоединение к трубопроводу Внутренняя резьба
ОПЦИИ
сетка в диапазоне 0,2...4,0 мм с шагом в 0,1 мм
магнитная вставка



УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS15

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении.  Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз. При установке на пар - стакан сетки должен быть установлен паралельно уровню земли (перпендикулярно оси трубопровода) Внимание! При самостоятельной установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).


СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS15

Позиция
Материал
1.Корпус
Чугун GG25
2.Крышка
Чугун GG25
3.Сетка*
Нерж. сталь AISI 304
4.Пробка
Сталь
*Фильтрующий элемент – сетка из нержавеющей стали, диаметр отверстий 0,6 мм.

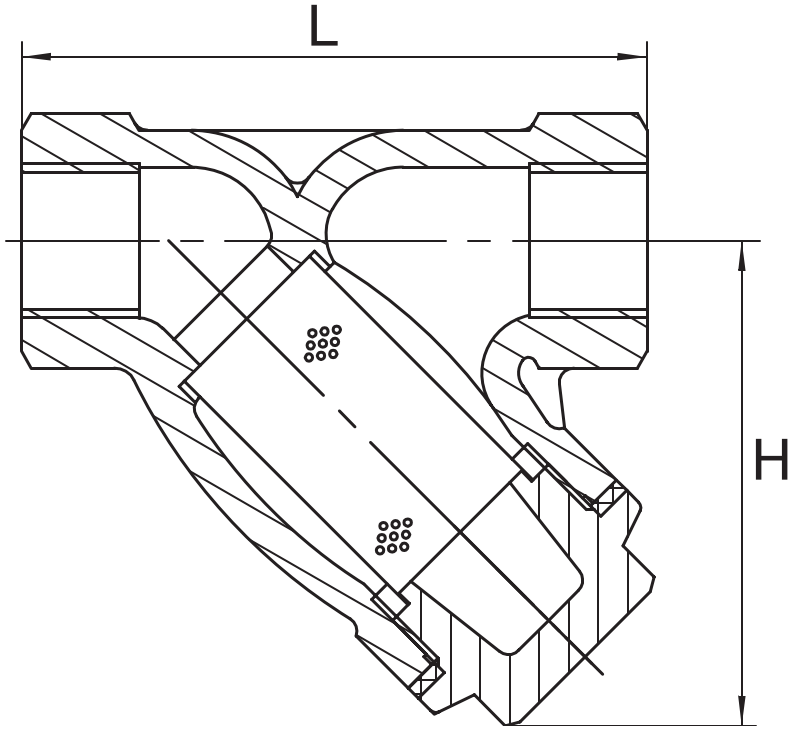

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS15

Dn
 Схема
L, (мм)
H, (мм)
Масса, (кг)
1/2 "
85
66
0,52
3/4 "
100
66
071
1"
120
75
1,07
11 /4 "
140
78
1,5
11 /2 "
160
91
2,4
2"
205
98
3,6
**присоединение: внутренняя резьба BSP





ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ФИЛЬТРА СЕТЧАТОГО IS15

Температура, °С Давление, бар
-10 16
120 16
150 14,4
180 13,4
200 12,8
