Редукционный клапан для жидкостей и газов MANKENBERG DM505

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40...250 бар
Давление настройки	0,05...20,0 бар
Температура среды	-40...+130°С
Протечка по седлу	до 0,05% от Kvs
Тип присоединения	фланец, резьба

Применение

MANKENBERG DM505 является регулятором давления «после себя» прямого действия с мембранным приводом. Клапан изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение EPDM и предназначен для пара температурой до 200 °C (DM505Z), жидкостей и газов температурой до 130 °C (DM505). Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием. Пропускная способность клапана MANKENBERG DM505 не зависит от его условного диаметра.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Редукционный клапан MANKENBERG DM505, нержавеющая сталь, на жидкости и газы, DN15...25, PN40...250, резьбовой, фланцевый

Внимание! Официальные поставки редукционного клапана Mankenberg DM505 в Российскую Федерацию прекращены. Обращайтесь в офис компании для подбора аналогов

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

Диаметр клапана	15...25
Номинальное давление	до 250 бар
Максимальное входное давление	до 150 бар
Максимальная рабочая температура	до 250°С
Пропускная способность	0,05..1,4 м3/ч
Давление настройки	0,005....20,0 бар
Максимальное редукционное соотношение	до 1485:1
Присоединения	Внутренняя резьба BSPT, фланцевое
ОПЦИИ	• Импульсная трубка со штуцерами и вварным адаптером G1/4 • Исполнение с уплотнением по настроечному винту и дренажным отверстием G1/4 • Отверстие G1/4 для присоединения манометра в верхней части клапана • Различные материалы мембраны и седлового уплотнения • DN32 – 50 (информация по запросу) • Исполнение для пара температурой до 250 °C • Пассивированное исполнение для кислорода • Специальные исполнения по запросу

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

DN, (мм)	Все условные диаметры
Kvs, (м3/ч)	0,05	0,2	0,5	0,9	1,4

СООТНОШЕНИЯ ВХОДНОГО/ВЫХОДНОГО ДАВЛЕНИЯ В ЗАВИСИМОСТИ ОТ КОЭФФИЦИЕНТА ПРОПУСКНОЙ СПОСОБНОСТИ РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

Диапазон, (МПа)	Kvs, (м3/ч)
Диапазон, (МПа)	0,05	0,2	0,5	0,9	1,4
1,0 – 2,0 (только DM505)	39	39	27	20	15
0,4 – 1,2	39	39	27	20	15
0,1 – 0,5	39	39	27	20	15
0,08 – 0,25	105	105	70	50	37
0,02 – 0,11	185	185	125	100	60
0,01 – 0,05	405	405	280	210	100
0,002 – 0,012	1485	1485	1000	750	280
0,0005 – 0,0025	1485	1485	1000	750	280

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

Корпус	Нержавеющая сталь
Седловое уплотнение	DM505: EPDM*
Мембрана	EPDM

*Материал седлового уплотнения DM505 c Kvs=1,4 м3/ч – нержавеющая сталь.

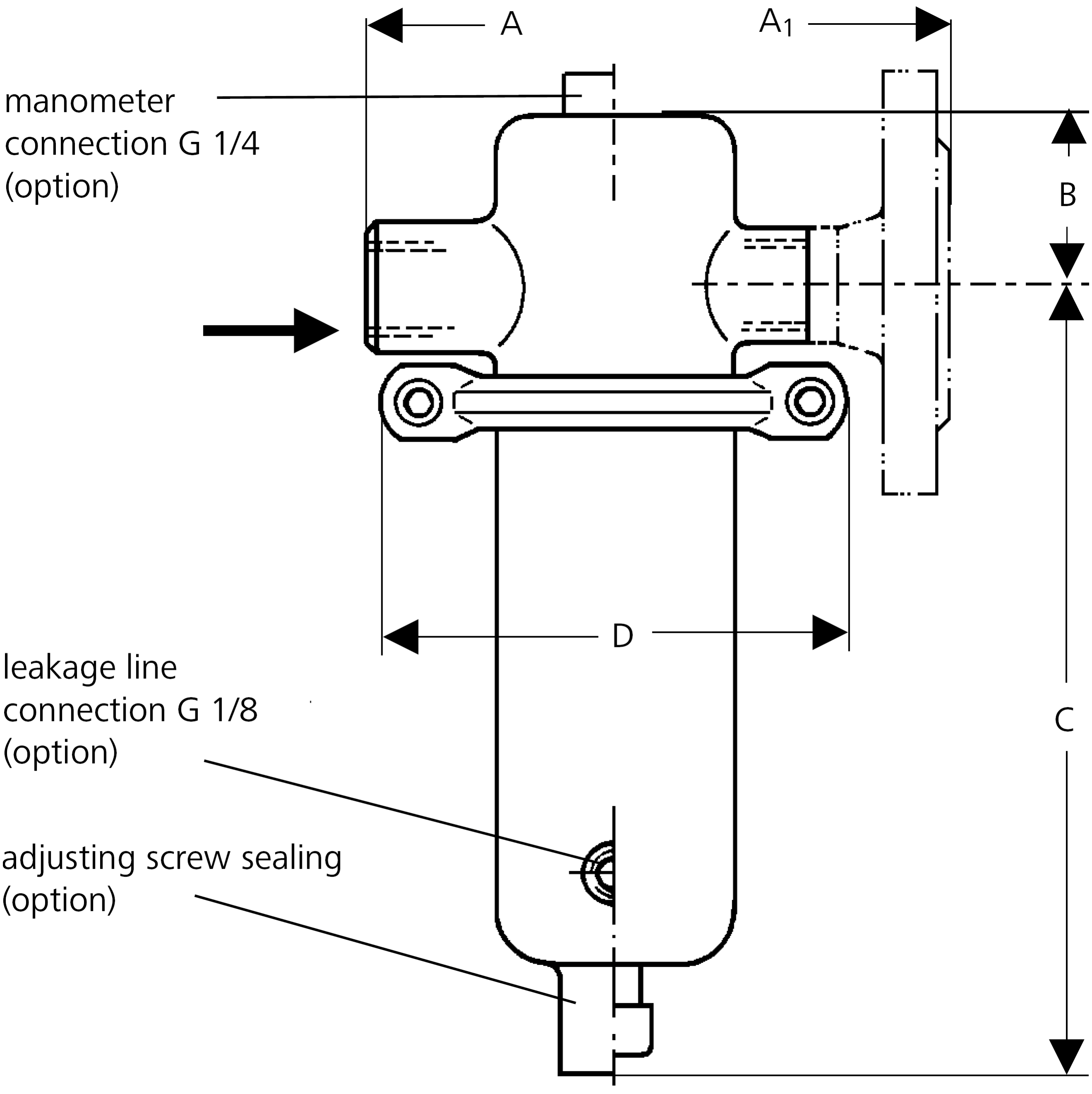

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

Диапазон, (МПа)	Размер	Резьба	Фланцы			Схема
Диапазон, (МПа)	Размер	G1/2	DN15	DN20	DN25
Все диапазоны	А / А1	100	130	150	160
Все диапазоны	B	53	53	53	53
0,1 – 2,0	C	190	190	190	190
0,1 – 2,0	D	114	114	114	114
0,08 – 0,25	C	196	196	196	196
0,08 – 0,25	D	138	138	138	138
0,02 – 0,11	C	257	257	257	257
0,02 – 0,11	D	200	200	200	200
0,01 – 0,05	C	257	257	257	257
0,01 – 0,05	D	264	264	264	264
0,0005 – 0,012	C	257	257	257	257
0,0005 – 0,012	D	360	360	360	360

МАССА РЕДУКЦИОННОГО КЛАПАНА MANKENBERG DM505

Диапазон, (МПа)	Резьба	Фланцы
Диапазон, (МПа)	G1/2	DN15	DN20	DN25
0,1 – 2,0	1,5	3	3	3,5
0,1 – 2,0	2	3,5	3,5	4
0,08 – 0,25	2	3,5	3,5	4
0,08 – 0,25	2,5	4	4	4,5
0,02 – 0,11	4,5	6	6	6,5
0,02 – 0,11	5	6,5	6,5	7
0,01 – 0,05	5,5	7	7	7,5
0,01 – 0,05	6	7,5	7,5	7,5
0,0005 – 0,012	6	7,5	7,5	8
0,0005 – 0,012	6,5	8	8	8,5

ИМПУЛЬСНАЯ ТРУБКА

Для всех диапазонов клапана DM505Z, а также DM505 с диапазонами (0,005 – 1,1 МПа) требуется импульсная трубка, присоединённая на расстоянии 10xDN после клапана. Трубка присоединяется к клапану посредством штуцера G1/4.
