Воздухоотводчик автоматический MANKENBERG EB1.12, постоянного действия, нержавеющая сталь, DN15...100, PN16, резьба, фланец

Технические характеристики

Условный диаметр	15-100 мм
Условное давление	16 бар
Рабочее давление	до 16 бар
Рабочая температура	0... 130°С
Принцип действия	постоянный
Тип присоединения	резьба, фланец

Применение

Mankenberg EB1.12 является воздухоотводчиком постоянного действия и предназначен для удаления газов из жидкостных систем в процессе их работы, а также для запуска воздуха в систему при дренаже. Автоматический воздухоотводчик Mankenberg EB1.12 изготоавливается полностью из нержавеющей стали. Возможно исполнение со встроенным обратным клапаном, исключающее запуск воздуха в систему при дренаже. Отличительной особенностью является легко разборная конструкция, а так же возможность изготовления в озоноустойчивом исполнении, что важно для систем очистки воды, например в бассейнах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Воздухоотводчик автоматический MANKENBERG EB1.12, постоянного действия, нержавеющая сталь, DN15...100, PN16, резьбовой, фланцевый

ВНИМАНИЕ! Данная продукция находится под санкциями ЕС. Возможность поставки данных клапанов обсуждается каждый раз идивидуально и зависит от решения завода изготовителя в Германии.

Описание автоматического воздухоотводчика Mankenberg EB1.12
EB1.12/1.32 является воздухоотводчиком постоянного действия и предназначен для удаления газов из жидкостных систем в процессе их работы, а также для запуска воздуха в систему при дренаже. Возможно исполнение со встроенным обратным клапаном, исключающее запуск воздуха в систему при дренаже.

Диапазоны рабочих давлений автоматического воздухоотводчика Mankenberg EB1.12, (бар)

Номинальный диаметр	Перепады давлений
G 1/2;3/4	0 – 2	0 – 6	–	0 – 16
G1 – 2, Ду25 –100	0 – 2	0 – 6	0 – 10	0 – 16

Материалы автоматического воздухоотводчика Mankenberg EB1.12

Исполнение	стандартное	озоноустойчивое
Корпус и внутренние детали	Нержавеющая сталь
Седловое уплотнение	FPM	CSM
Уплотнение корпуса	EPDM	FPM

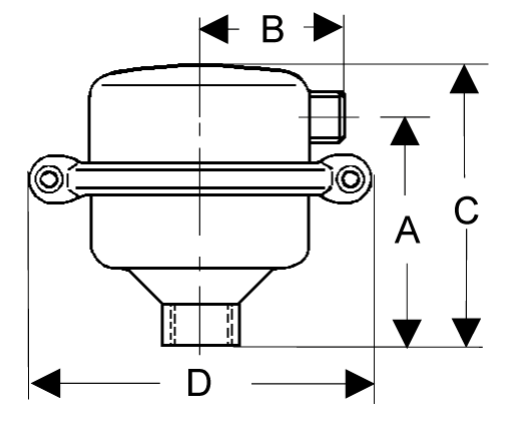

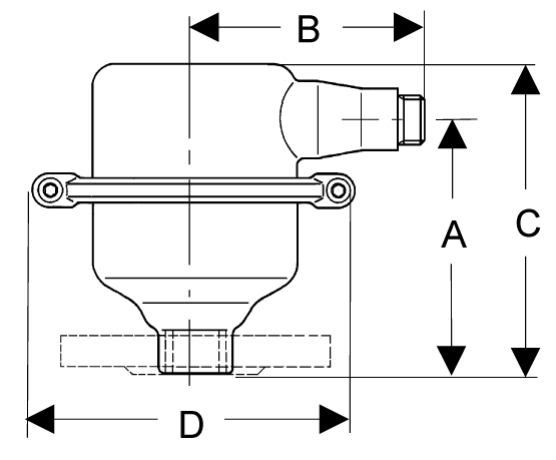

Габаритные размеры автоматического воздухоотводчика Mankenberg EB1.12 для G3/4 – G2, (мм); масса, (кг)

Тип	EB1.12					Схема
Резьба	G1/2 -3/4	G1	G11/4	G11/2	G2
Выходной патрубок	наружн G1/2	наружная резьба G3/4
A	109	146	149	149	145
B	57	140	140	140	140
C	127	185	190	190	185
D	140	200	200	200	200
Масса, (кг)	0,8	2,6	2,6	2,7	3,1

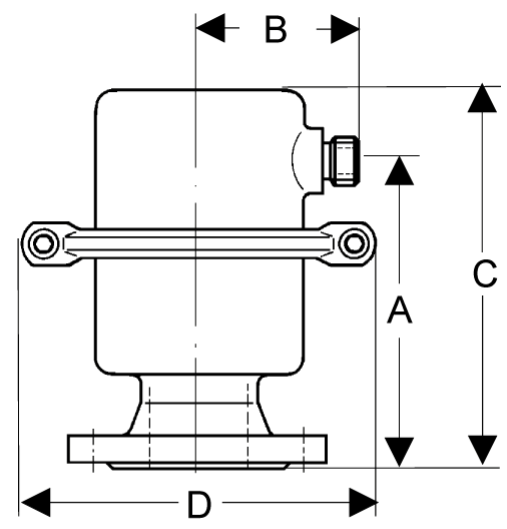

Габаритные размеры автоматического воздухоотводчика Mankenberg EB1.12 для Ду25 – Ду100, (мм); масса, (кг)

Тип	EB1.12							Схема
Фланец	Ду25	Ду32	Ду40	Ду50	Ду65	Ду80	Ду100
Выходной патрубок	наружная резьба G3/4
A	161	163	165	164	250	255	257
B	140	140	140	140	113	113	113
C	200	200	205	205	295	300	305
D	200	200	200	200	265	265	265
Масса, (кг)	3,5	4,2	4,2	2	10,5	11	12

Пропускная способность автоматического воздухоотводчика Mankenberg EB1.12 для Ду15-50мм, (Нм3/ч)

Присоединение	G3/4	G1 – G2, Ду25 – 50
Перепад давления, (бар)	диапазон рабочего давления, (бар)
Перепад давления, (бар)	0 – 2	0 – 6	0 – 16	0 – 2	0 – 6	0 – 10	0 – 16
0,1	3,1	1	0,3	14	6,4	4,1	3,1
0,2	4,4	1,4	0,4	20	9	5,7	4,4
0,5	6,8	2,2	0,6	31	13	8,9	6,8
1	8,6	2,8	0,7	39	17	11	8,6
2	12	4,2	1	59	26	16	12
4		7	1,7		44	28	21
6		9,8	2,4		61	39	30
8			3,1			50	38
10			3,8			62	47
12			4,5				53
16			5,9				73

Пропусная способность автоматического воздухоотводчика Mankenberg EB1.12 для Ду65-100мм, (Нм3/ч)

Присоединение	Ду65 – 100
Перепад давления, (бар)	диапазон рабочего давления, (бар)
Перепад давления, (бар)	0 – 2	0 – 6	0 – 10	0 – 16
0,1	25	25	16	8
0,2	36	36	23	11
0,5	55	55	35	16
1	70	70	45	21
2	106	106	67	32
4		176	113	53
6		246	157	75
8			203	96
10			248	118
12				139
16				182

Опции автоматического воздухоотводчика Mankenberg EB1.12
• Озоноустойчивое исполнение
• Различные материалы уплотнений и типы присоединения
• Специальные исполнения по запросу
