Редукционный клапан MANKENBERG DM652, высокоточный, на жидкости и газы, DN15...50, PN16, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	16...40 бар
Давление настройки	0,0002...0,52 бар
Температура среды	-40...+130°С
Величина Kvs	0,2...3,6 м3/ч
Тип присоединения	резьбовое, фланцевое

Применение

MANKENBERG DM762 является высокоточным регулятором давления «после себя» прямого действия с мембранным приводом. Клапан DM762 изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение и предназначен для поддержания низких давлений жидкостей и газов с высокой точностью, например в системах бланкетирования. Пропускная способность клапана Mankenberg DM762 не зависит от его условного диаметра.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Редукционный клапан MANKENBERG DM652, высокоточный, на жидкости и газы, DN15...50, PN16, нержавеющая сталь, резьбовой, фланцевый

Описание
MANKENBERG DM762 является высокоточным регулятором давления «после себя» прямого действия с мембранным приводом. Клапан DM762 изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение и предназначен для поддержания низких давлений жидкостей и газов с высокой точностью, например в системах бланкетирования. Пропускная способность клапана Mankenberg DM762 не зависит от его условного диаметра..

Материалы редукционного клапана Mankenberg DM762

Корпус	Нержавеющая сталь
Седловое уплотнение	EPDM до 130С, FKM до 80С
Мембрана	EPDM, NBR (для седлового уплотнения FKM)

Коэффициент пропускной способности Kvs, (м3/ч)
Kvs, (м3/ч)	0.2	0.9	1.5	2.2	2.8	3.6

Диапазоны настройки редукционного клапана Mankenberg DM762

Диапазоны выходного давления Максимальное отношение входного давления к выходному
Диаметр мембраны	Диапазон, (бар)	Kvs, (м3/ч)
		0.2	0.9	1.5	2.2	2.8	3.6
220 мм	0,1-0,52	220	1100	660	320	210	170
	0,05-0,22
	0,025-0,125
	0,015-0,03
270 мм	0,05-0,28	4000	2000	1250	600	400	320
	0,02-0,12
	0,015-0,065
	0,008-0,016
360 мм	0,025-0,14	8000	4000	2500	1200	800	650
	0,015-0,06
	0,005-0,032
	0,004-0,006
500 мм	0,012-0,07	15000	7500	4500	2200	1500	1100
	0,008-0,03
	0,003-0,015
	0,002-0,003

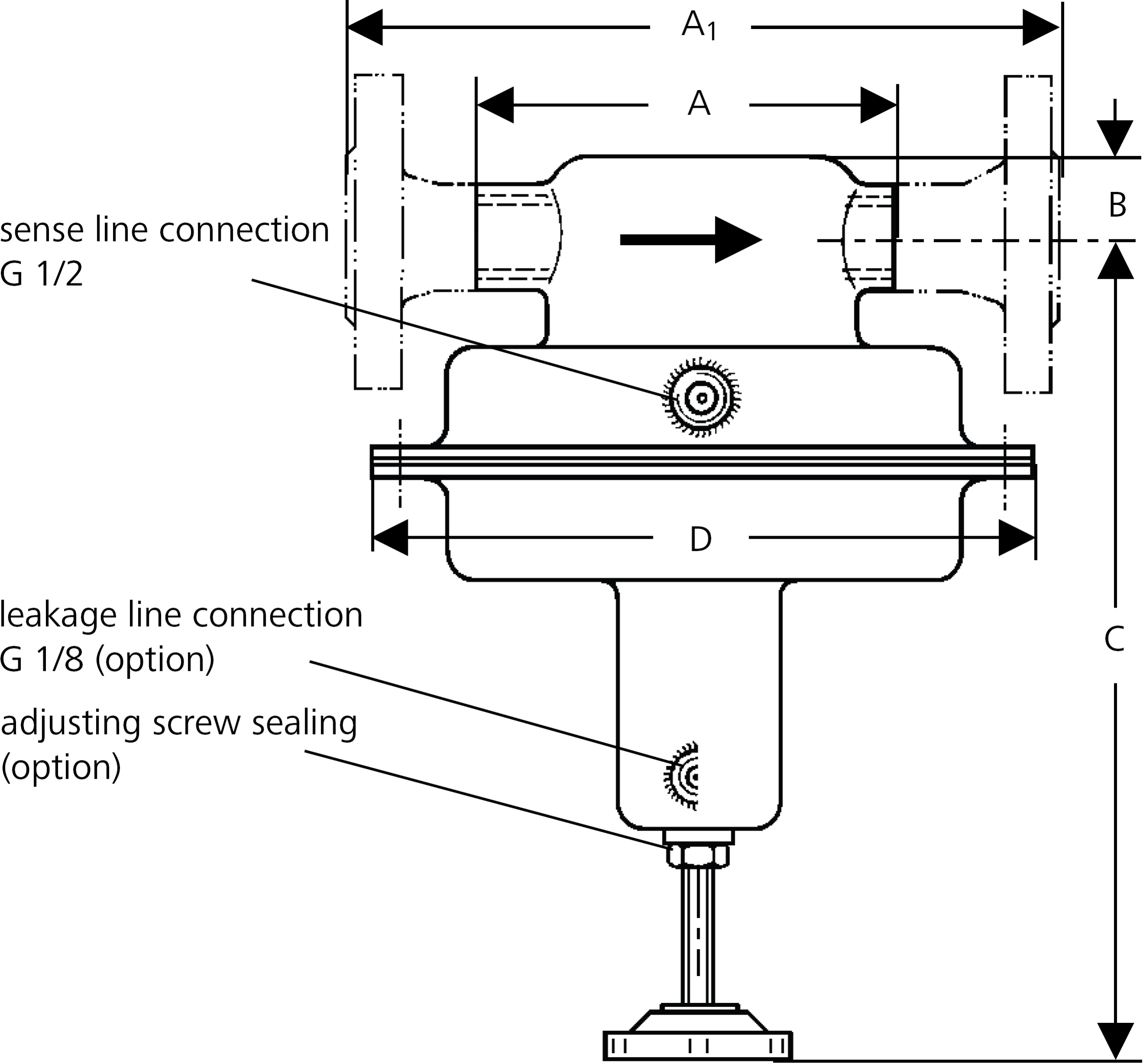

Габаритные размеры редукционного клапана Mankenberg DM762

Размеры							Схема
Размер	Резьба
	G1/2	G3/4	G1	G11/4	G11/2	G2
A	165	170	170	180	180	180
B	35	35	35	40	45	50
C	320	330	330	340	350	360
D	см. диаметр мембраны
Размер	Фланцы, Ду
Размер	15	20	25	32	40	50
A1	240	240	250	250	260	260
B	35	35	35	40	45	50
C	320	330	330	340	350	360
D	см. диаметр мембраны

Масса редукционного клапана Mankenberg DM762

Масса, (кг)
Диаметр мембраны	Резьба	Фланцы
Диаметр мембраны	G1/2 – G2	Ду15 – 25	Ду32 – 50
220 мм	6	8	10
270 мм	8	10	12
360 мм	12.5	14.5	16.5
500 мм	13	15	17

Импульсная трубка
Для работы клапана требуется импульсная трубка, присоединённая на расстоянии 10ЧДу после клапана. Трубка присоединяется к клапану посредством штуцера G1/2.

Опции
• Импульсная трубка со штуцерами и вварным адаптером G1/2
• Исполнение с уплотнением по настроечному винту и дренажным отверстием G1/8 • Пассивированное исполнение для кислорода
• Различные материалы мембраны и седлового уплотнения
• Специальные исполнения по запросу

ВНИМАНИЕ!

Редукционные клапана рекомендуется подбирать с сотрудниками компании на основании предоставленных Вами опросных листов.
