Предохранительный клапан ПРЕГРАН КПП 095М, вода/пар, бронзовый, DN15...50, PN40, Тмакс 170С, наружная/внутренняя резьба

Технические характеристики

Условный диаметр	15...50мм
Условное давление	40 бар
Давление настройки	0,3...35,0 бар *
Рабочая температура	-60...+170°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 095М-05 из бронзы предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для жидкостей, насыщенного пара и сжатого воздуха с рабочей температурой до 170°С. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР НА ВХОДЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
GS02H680004	ПРЕГРАН КПП 095М-05-40-ОМ-15х15 предохр клапан DN 1/2"х1/2" PN40 tmax=170oC латунь	15	7284.90 ₽	уточняйте
GS02H680461	ПРЕГРАН КПП 095М-05-40-ОМ-20х20 предохр клапан DN 3/4"х3/4" PN40 tmax=170oC латунь	20	9067.00 ₽	уточняйте
GS02H679866	ПРЕГРАН КПП 095М-05-40-ОМ-25х25 предохр клапан DN 1"х1" PN40 tmax=170oC латунь	25	13483.40 ₽	уточняйте
GS02H680863	ПРЕГРАН КПП 095М-05-40-ОМ-32х32 предохр клапан DN 1 1/4"х1 1/4" PN40 tmax=170oC латунь	32	19760.63 ₽	уточняйте
GS02H681226	ПРЕГРАН КПП 095М-05-40-ОМ-40х40 предохр клапан DN 1 1/2"х1 1/2" PN40 tmax=170oC латунь	40	24643.47 ₽	уточняйте
GS02H681583	ПРЕГРАН КПП 095М-05-40-ОМ-50х50 предохр клапан DN 2"х2" PN40 tmax=170oC латунь	50	35259.36 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан ПРЕГРАН КПП 095М, для воды или пара, бронзовый, DN15...50, PN40, Тмакс 170°С, наружная/внутренняя резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095М-05

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095М-05

Присоединение	DN 15..50 мм
Условное давление вход	PN 40 бар
Условное давление выход	PN 40 бар
Настройка давления срабатывания	0,3...35,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - вода/воздух 0,3...22,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - пар
Рабочая температура	–60…+170 °С
Тип предохранительного клапана	Пропорциональноподъемный
Исполнение	Угловой, пружинный
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	нет

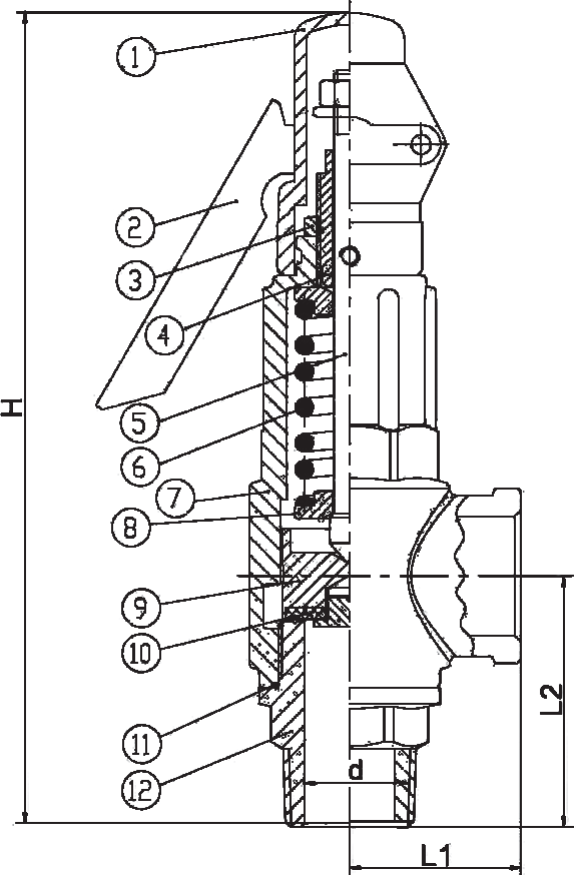

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095М-05

Спецификация
1	Колпак	Бронза
2	Рычаг	Нерж. сталь 304(08X18h10)
3	Регулировочный винт	Латунь (CuZn40Pb2)
4	Гайка	Латунь (CuZn40Pb2)
5	Шток	Латунь (CuZn40Pb2)
6	Пружина	Нерж. сталь 304(08X18h10)
7	Корпус клапана	Бронза
8	Направляющие пружины	Латунь (CuZn40Pb2)
9	Тарелка	Латунь (CuZn40Pb2)
10	Седловое уплотнение	PTFE
11	Направляющие тарелки	Латунь (CuZn40Pb2)
12	Уплотнительное кольцо	PTFE
13	Седло клапана	Латунь (CuZn40Pb2)

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095М-05

Вход	d	Выход	Высота подъема	L1	L2	H
1/2"	13	1/2"	0,5	32,5	47	162
3/4"	19	3/4"	0,7	36,5	56	187
1"	25	1"	0,9	41,5	65	207
1"1/4"	32	1"1/4"	1,2	50,5	73	239
1"1/2"	37	1"1/2"	1,4	54,5	89	256
2"	47	2"	1,8	62,5	96	293

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095М-05

I — пар, (кг/ч); II — воздух, (нм3/ч); III — вода, (л/ч).

DN	1/2"			3/4"			1"			11/4"			11/2"			2"
d0	13			19			25			32			38			50
A0	21,2			45,3			78,5			128,6			181,4			314,0
P,(Бар)	I	II	III	I	II	III	I	II	III	I	II	III	I	II	III	I	II	III
1	17	22	692	37	46	1479	64	80	2561	104	131	4196	104	185	5917	255	321	10243
2	26	33	979	56	70	2092	96	122	3622	157	200	5934	157	282	8367	384	489	14486
3	35	44	1199	74	95	2562	128	164	4435	210	269	7267	210	379	10248	514	656	17742
4	43	56	1385	93	119	2958	161	206	5122	263	337	8391	263	476	11833	643	824	20487
5	52	67	1548	112	143	3307	193	248	5726	316	406	9382	316	573	13230	773	992	22905
6	61	78	1696	130	167	3623	225	290	6273	369	475	10277	369	670	14492	902	1160	25091
7	70	90	1832	149	192	3913	258	332	6775	422	544	11101	422	767	15654	1031	1328	27101
8	78	101	1959	168	216	4184	290	374	7243	475	612	11867	475	864	16734	1161	1496	28972
9	87	112	2077	186	240	4437	323	416	7682	528	681	12587	528	961	17750	1290	1664	30730
10	96	124	2190	205	264	4677	355	458	8098	581	750	13268	581	1058	18710	1420	1832	32392
11	105	135	2297	224	289	4906	387	500	8493	634	818	13915	634	1155	19623	1549	2000	33973
12	113	146	2399	242	313	5124	420	541	8871	687	887	14534	687	1252	20495	1678	2168	35484
13	122	158	2497	261	337	5333	452	583	9233	740	956	15128	740	1349	21332	1808	2336	36933
14	131	169	2591	280	361	5534	484	625	9582	793	1025	15699	793	1446	22138	1937	2504	38327
15	140	180	2682	298	385	5729	517	667	9918	846	1093	16250	846	1543	22915	2067	2671	39672
16	148	192	2770	317	410	5917	549	709	10243	899	1162	16783	899	1640	23666	2196	2839	40973
17	157	203	2855	336	434	6099	581	751	10559	952	1231	17299	952	1737	24394	2325	3007	42234
18	166	214	2938	354	458	6275	614	793	10865	1005	1299	17801	1005	1834	25102	2455	3175	43458
19	175	226	3018	373	482	6447	646	835	11162	1058	1368	18288	1058	1931	25789	2584	3343	44649
20	183	237	3097	392	507	6615	678	877	11452	1111	1437	18763	1111	2028	26459	2713	3511	45809
21	192	248	3173	411	531	6778	711	919	11735	1164	1506	19227	1164	2125	27113	2843	3679	46940
22	201	260	3248	429	555	6938	743	961	12011	1217	1574	19679	1217	2222	27751	2972	3847	48045
23		271	3321		579	7094		1003	12281		1643	20122		2319	28375		4015	49125
24		283	3392		603	7246		1045	12545		1712	20554		2416	28985		4183	50181
25		294	3462		628	7396		1087	12804		1780	20978		2513	29583		4351	51216
26		305	3531		652	7542		1129	13058		1849	21394		2610	30168		4519	52231
27		317	3598		676	7686		1171	13306		1918	21801		2707	30743		4687	53225
28		328	3664		700	7827		1213	13551		1987	22201		2804	31307		4854	54202
29		339	3729		725	7965		1254	13790		2055	22594		2901	31861		5022	55162
30		351	3793		749	8102		1296	14026		2124	22980		2998	32406		5190	56105
31		362	3855		773	8235		1338	14258		2193	23360		3095	32942		5358	57032
32		373	3917		797	8367		1380	14486		2261	23734		3192	33469		5526	57945
33		385	3978		821	8497		1422	14711		2330	24102		3289	33988		5694	58843
34		396	4038		846	8625		1464	14932		2399	24465		3386	34499		5862	59728
35		407	4097		870	8751		1506	15150		2468	24822		3483	35002		6030	60600
