Предохранительный клапан АДЛ ПРЕГРАН КПП 095 A/C-ЗН, вода/пар, латунь, DN10...25, PN16, Тмакс 200С, наружная/внутренняя резьба

Технические характеристики

Условный диаметр	10...25мм
Условное давление	16 бар
Давление настройки	0,3...16,0 бар *
Рабочая температура	до +200С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 095А/С-ЗН предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и др. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Предохранительный клапан АДЛ ПРЕГРАН КПП 095A/C-ЗН, вода/пар, латунь, DN10...25, PN16, Тмакс 200С, наружная/внутренняя резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

Клапан предохранительный ПРЕГРАН КПП 095 А/С предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и др. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

Присоединение	DN 10..25 мм
Условное давление вход	PN 16 бар
Условное давление выход	PN 16бар
Настройка давления срабатывания	0,3...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–10…+200 °С
Тип предохранительного клапана	Пропорциональноподъемный, закрытой конструкции
Исполнение	Угловой, пружинный Тип А - на пар Тип С - для воды и нейтральных жидкостей
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	Газоплотное исполнение Для морских условий

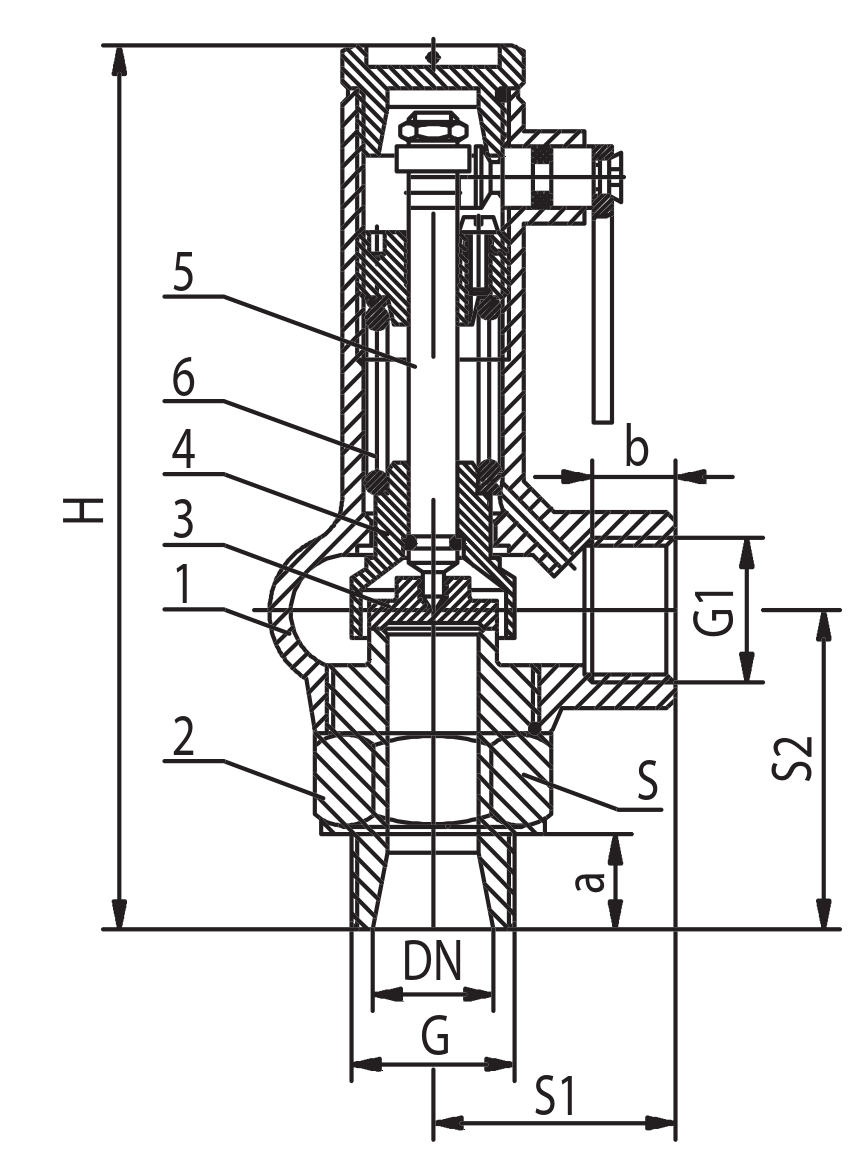

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

Позиция	Материал	Схема
1. Корпус	CuZn39Pb2 (латунь хромированная)
2. Седло	Х39CrMo17-1 (4Х13)
3. Тарелка	Х39CrMo17-1 (4Х13)
4. Колокол	CuZn39Pb2 (латунь)
5. Стержень	X20Cr13 (20Х13)
6. Пружина	51CrV4 (50ХГФА)

ДИАПАЗОНЫ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

DN, (мм)	Давление настройки, (МПа)
	Максимальное (жидк. и газы)	Максимальное (МПа)	Минимальное
	Максимальное (жидк. и газы)	Максимальное (МПа)	МПа	жидк.
10 х 15	1,6	1,6	0,03	0,03
15 х 15	1,6	1,6	0,03	0,03
20 х 20	1,6	1,6	0,03	0,03
25 х 25	1,0	1,0	0,03	0,03

ПАРАМЕТРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

Характеристики	CuZn39Pb2 (латунь хромированная)
PN, (МПа)	1,6
Давления, (МПа)	1,6	1,44	1,28
Максимальная температура, (°С)	100	150	200
Минимальная температура, (°С)	-10

КОЭФФИЦИЕНТ ИСТЕЧЕНИЯ И ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

Тип клапана	DN, (мм)	Для паров и газов α			Для жидкостей αс
		b = 10 %		b = 15 %	b = 10 %	b = 25 %
		0,5 ≤ p < 1,5	1,5 ≤ p < 16,0	0,3 ≤ p < 0,5
095А (для пара)	10 х 15	0,20	0,25	0,19	0,01	0,20
	15 х 15
	20 х 20
	25 х 25
095С (для воды)	20 х 20	-	-	-	0,20	-
	25 х 25				0,23

Примечание: настройка производится с шагом 0,01 МПа
Существуют следующие исполнения клапанов: А – для пара
С – клапаны с ограничением хода тарелки, применяются для воды и других нейтральных жидкостей;

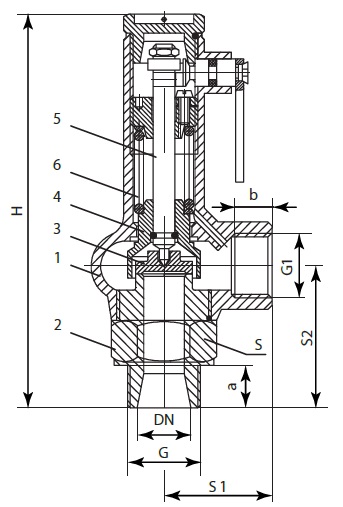

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

DN1 х DN2	Седло		Входной патрубок		Выходной патрубок		S	S	Шестиугольник	H	Масса	Схема
	Проход	Сечение	Входной патрубок		Выходной патрубок
	d	A	G	a	G	b
	мм	мм2	дюйм	мм	дюйм	мм	мм	мм	мм	мм	кг
10 х 15	10	78,5	3/8	12	1/2	9	35	35	27	144	0,67
15 х 15	12	113	1/2	13	1/2	9	35	35	27	147	0,71
20 х 20	16	201	3/4	15	3/4	13	40	40	32	155	0,86
25 х 25	20	314	1	18	1	14	50	50	41	162	1,20

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095 А/С

DN	10 x 15			15 х 15			20 х 20			25 х 25
d 0	10			12			16			20
A 0	78,5			113			201			314
P	I	II	III	I	II	III	I	II	III	I	II	III
0,5	13	15	-	19	21	-	33	37	1500	52	58	2700
1,0	18	21	-	27	30	-	47	54	2120	74	84	3810
1,5	23	27	-	33	38	-	60	68	2600	93	106	4660
2,0	31	36	-	45	52	-	80	92	2975	126	144	5340
2,5	40	46	-	57	66	-	101	117	3350	158	183	6020
3,0	45	52	-	65	75	-	115	134	3670	180	209	6600
3,5	51	59	-	73	85	-	130	151	3955	202	236	7105
4,0	56	66	-	81	95	-	144	168	4240	225	263	7610
4,5	62	72	-	89	104	-	158	185	4490	247	290	8060
5,0	67	79	-	97	114	-	172	203	4740	268	316	8510
6,0	78	92	-	113	133	-	201	237	5190	313	370	9320
7,0	89	106	-	128	152	-	228	271	5595	357	424	10045
8,0	100	119	-	144	172	-	256	305	6000	400	477	10770
9,0	111	133	-	160	191	-	284	340	6350	444	531	11405
10,0	122	146	-	176	210	-	312	374	6700	488	584	12040
12,0	138	166	-	199	239	-	354	425	7170	-	-	-
13,0	155	186	-	223	268	-	396	477	7640	-	-	-
14,0	166	200	-	239	287	-	424	511	7930	-	-	-
16,0	188	226	-	270	326	-	480	580	8480	-	-	-

Примечание: I – пар, (кг/ч), II – воздух, (м3/ч), III – вода, (л/ч) – пропускная способность для клапана с ограничением хода тарелки.
Состояние поставки: клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).
