Редукционный клапан Энерготехномаш УРРД-РД, на пар, DN15...200, PN16...40, фланцевый

Технические характеристики

Условный диаметр	15...200 мм
Условное давление	16...40 бар
Давление настройки	0,1...12,0бар
Температура среды	-10... +220/350 °С
Величина Kvs	0,25...400,0 м3/ч
Тип присоединения	Фланцевый

Применение

Редукционные клапаны УРРД серии РД это регуляторы давления «после себя» прямого действия. Клапан предназначен для редуцирования насыщенного и перегретого пара с рабочей t° до +220/350 °С. УРРД серии РД изготавливается из углеродистой, втом числе и хладостойкой или нержавеющей стали и может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
ET002001	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn015 Pn1,6 Kvy004 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	15	97999.00 ₽	уточняйте
ET002002	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn015 Pn1,6 Kvy004 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	15	76388.00 ₽	уточняйте
ET002003	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn015 Pn1,6 Kvy004 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	15	76388.00 ₽	уточняйте
ET002004	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn015 Pn1,6 Kvy004 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	15	76388.00 ₽	уточняйте
ET002005	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn020 Pn1,6 Kvy006,3 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	20	99641.00 ₽	уточняйте
ET002006	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn020 Pn1,6 Kvy006,3 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	20	77864.00 ₽	уточняйте
ET002007	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn020 Pn1,6 Kvy006,3 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	20	77864.00 ₽	уточняйте
ET002008	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn020 Pn1,6 Kvy006,3 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	20	77864.00 ₽	уточняйте
ET002009	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn025 Pn1,6 Kvy010 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	25	100735.00 ₽	уточняйте
ET002010	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn025 Pn1,6 Kvy010 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	25	78849.00 ₽	уточняйте
ET002011	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn025 Pn1,6 Kvy010 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	25	78849.00 ₽	уточняйте
ET002012	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn025 Pn1,6 Kvy010 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	25	78849.00 ₽	уточняйте
ET002013	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn032 Pn1,6 Kvy016 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	32	106094.00 ₽	уточняйте
ET002014	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn032 Pn1,6 Kvy016 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	32	83672.00 ₽	уточняйте
ET002015	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn032 Pn1,6 Kvy016 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	32	83672.00 ₽	уточняйте
ET002016	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn032 Pn1,6 Kvy016 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	32	83672.00 ₽	уточняйте
ET002017	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn040 Pn1,6 Kvy025 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	40	110907.00 ₽	уточняйте
ET002018	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn040 Pn1,6 Kvy025 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	40	88004.00 ₽	уточняйте
ET002019	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn040 Pn1,6 Kvy025 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	40	88004.00 ₽	уточняйте
ET002020	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn040 Pn1,6 Kvy025 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	40	88004.00 ₽	уточняйте
ET002021	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn050 Pn1,6 Kvy040 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	50	114625.00 ₽	уточняйте
ET002022	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn050 Pn1,6 Kvy040 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	50	91350.00 ₽	уточняйте
ET002023	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn050 Pn1,6 Kvy040 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	50	91350.00 ₽	уточняйте
ET002024	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn050 Pn1,6 Kvy040 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	50	91350.00 ₽	уточняйте
ET002025	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn065 Pn1,6 Kvy063 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	65	133110.00 ₽	уточняйте
ET002026	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn065 Pn1,6 Kvy063 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	65	107986.00 ₽	уточняйте
ET002027	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn065 Pn1,6 Kvy063 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	65	107986.00 ₽	уточняйте
ET002028	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn065 Pn1,6 Kvy063 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	65	107986.00 ₽	уточняйте
ET002029	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn080 Pn1,6 Kvy100 220°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	80	141750.00 ₽	уточняйте
ET002030	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn080 Pn1,6 Kvy100 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	80	115763.00 ₽	уточняйте
ET002031	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn080 Pn1,6 Kvy100 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	80	115763.00 ₽	уточняйте
ET002032	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn080 Pn1,6 Kvy100 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	80	115763.00 ₽	уточняйте
ET002033	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn100 Pn1,6 Kvy160 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	100	156407.00 ₽	уточняйте
ET002034	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn100 Pn1,6 Kvy160 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	100	156407.00 ₽	уточняйте
ET002035	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn100 Pn1,6 Kvy160 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	100	156407.00 ₽	уточняйте
ET002036	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn125 Pn1,6 Kvy250 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	125	249157.00 ₽	уточняйте
ET002037	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn125 Pn1,6 Kvy250 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	125	249157.00 ₽	уточняйте
ET002038	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn125 Pn1,6 Kvy250 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	125	249157.00 ₽	уточняйте
ET002039	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn150 Pn1,6 Kvy320 220°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	150	447344.00 ₽	уточняйте
ET002040	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn150 Pn1,6 Kvy320 220°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	150	447344.00 ₽	уточняйте
ET002041	Регулятор давления прямого действия нормально открытый "после себя" УРРД-НО-РД сталь 25Л фланцевый Dn150 Pn1,6 Kvy320 220°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	150	447344.00 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Редукционный клапан Энерготехномаш УРРД-РД, на насыщенный и перегретый пар, DN15...200, PN16...40, фланцевый

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. При установке редукционного клапана на пар необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

Условный диаметр	DN15....200
Условное давление	PN 16...40 бар
Максимальная рабочая температура	Пар насыщенный до +220°С
Входное давление	До 30 бар
Выходное давление (давление настройки)	0,1...12,0 бар (4 диапазона настройки)
Макс. редукционное соотношение	4:1
Допустимая протечка по сделу	0,1% от Kvs клапана
Тип присоединения	Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
ОПЦИИ	Исполнение на парегретый пар до 350°С Исполнение с сильфонным уплотнением штока

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

№	Позиция	Материал	Схема
1	Корпус клапана	Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
2	Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
3	Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10),
4	Сальниковый узел	Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
5	Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)*
	Уплотнение штока**	Модифицированный фторопласт (PTFE) - до +220°С, Графит ТРГ, сильфон (опция) - до +350°С
6	Шток	Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
7	Пружина	Пружинная сталь
8	Настроечная гайка	Латунь ЛС59

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЯ НА ВЫХОДЕ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

Диапазоны выходного давления, (бар)
0,1...0,7	0,5...3,0	1,0...6,0	3,0....12,0

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Стандартный Kvs, м3/ч	4,0	6,3	10	16	25	40	63	100	160	250	320	400
Заниженный Kvs, м3/ч	0,25	1,6	1,0	4,0	10	12,5	25	25	63	100	160	250
	0,4	2,5	1,6	6,3	16	16	40	40	100	125	250	320
	0,63	4,0	2,0	10	20	25	50	63		160
	1,0		2,5			32		80		200
	1,6		3,2
	2,5		4,0
	3,2		6,3
			8,0

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

DN	15	20	25	32	40	50	65	80	100	125	150	200
H	815	825	825	840	850	870	910	920	970	1150	1300	1400
L	130	150	160	180	200	230	290	310	350	400	480	600
Масса, max, (кг)	22	24	26	28	30	33	40	45	55	80	125	150

Импульсная трубка

Для работы клапана требуется импульсная трубка, присоединенная на расстоянии 10хDN после клапана. Входит в комплект поставки.

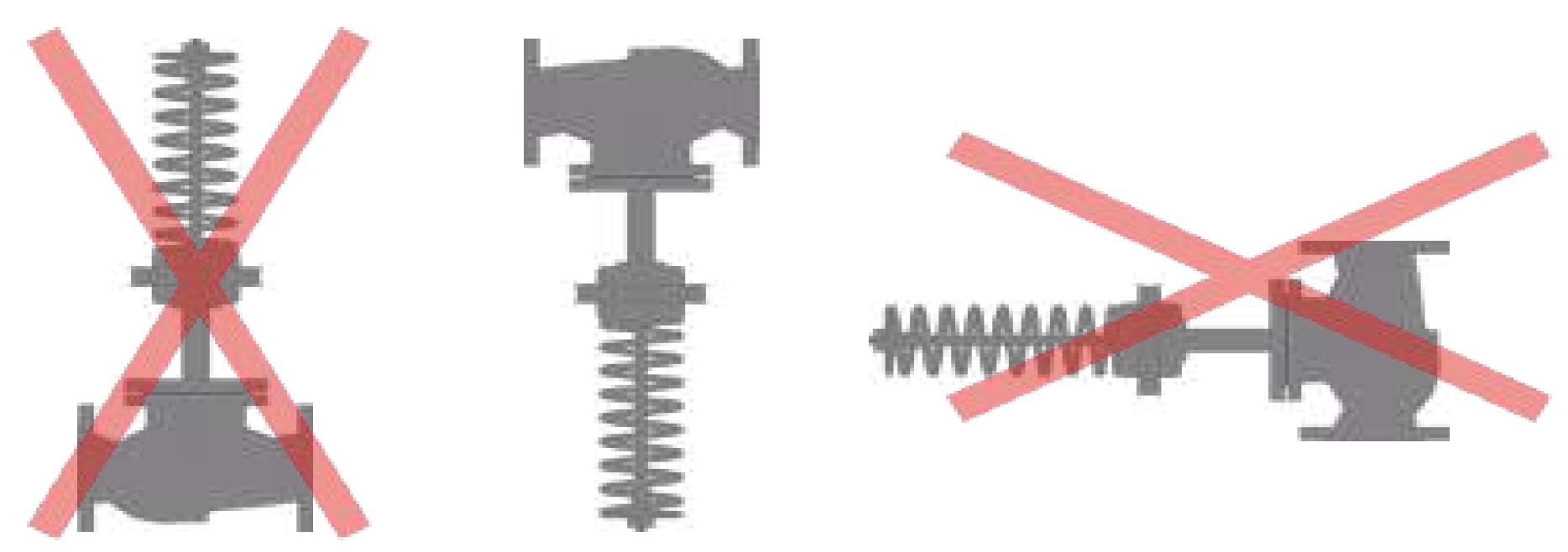

МОНТАЖНОЕ ПОЛОЖЕНИЕ РЕДУКЦИОННОГО КЛАПАНА УРРД-РД

Монтажные положения
Регуляторы устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз.
