Оборудование для сбора, отвода и возврата конденсата - сепараторы, конденсатоотводчики и конденсатные насосы
/
Конденсатоотводчики для систем сжатого воздуха
/
Конденсатоотводчик для сжатого воздуха и газов СТИМАКС НВ11, чугунный, DN15...25, PN16, dP 0,5...14,0 бар, внутренняя резьба

Конденсатоотводчик для сжатого воздуха и газов СТИМАКС НВ11, чугунный, DN15...25, PN16, dP 0,5...14,0 бар, внутренняя резьба

Технические характеристики
Условный диаметр 15...20 мм
Условное давление 16 бар
Рабочий перепад до 14,0 бар
Отвод по конденсату до 530 кг/час
Тип конденсатоотводчика для воздуха и газов
Тип присоединения* внутренняя резьба
Применение

Автоматический конденсатоотводчик для сжатого воздуха СТИМАКС НВ11 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. СТИМАКС НВ11 отличается компактными размерами, имеет малый вес. горизонтальная установка. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик для сжатого воздуха и газов СТИМАКС НВ11, чугунный, DN15...25, PN16, dP 0,5...14,0 бар, внутренняя резьба



ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ СТИМАКС НВ11

Автоматический конденсатоотводчик для сжатого воздуха СТИМАКС НВ11 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. СТИМАКС НВ11 отличается компактными размерами, имеет малый вес. горизонтальная установка. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ СТИМАКС НВ11

Типоразмер, DN 1/2"- 1"; DN 15 - 25 мм
Номинальное давление, PN 16 бар
Максимальный перепад давления,  ΔP ΔP 14 бар
Максимальная рабочая температура 200°С
Рабочая среда Сжатый воздух и другие газы, совместимые с материалами конструкции
Материал исполнения Высокопрочный чугун с шаровидным графитом (SG Iron)
Присоединения Внутреннее резьбовое  NPT
Монтаж на трубопроводе Горизонтально
ОПЦИИ --
* Максимально допустимое рабочее давление 14 бар;
** Максимально допустимая рабочая температура с уплотнением FKM/Viton 200°С;
Минимальная плотность конденсата - 750 кг/м3

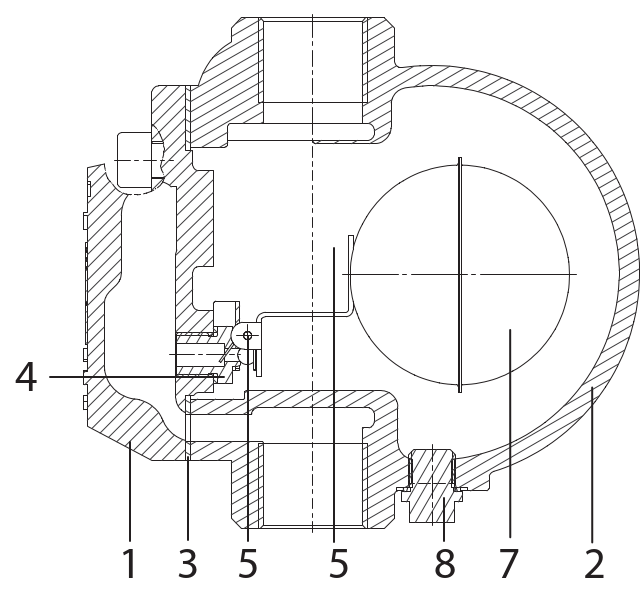

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ СТИМАКС НВ11

  Позиция Материал Схема
1 Корпус Чугун (EN-JL1040)
2 Крышка Чугун (EN-JL1040)
3 Уплотнение Медь
4 Седло корпуса Нерж. сталь (EN-1.4301)
5 Клапан Нерж. сталь (EN-1.4301)
6 Рычаг Нерж. сталь (EN-1.4301)
7 Поплавок Нерж. сталь (EN-1.4301)
8 Заглушка Углерод. сталь 1.1181

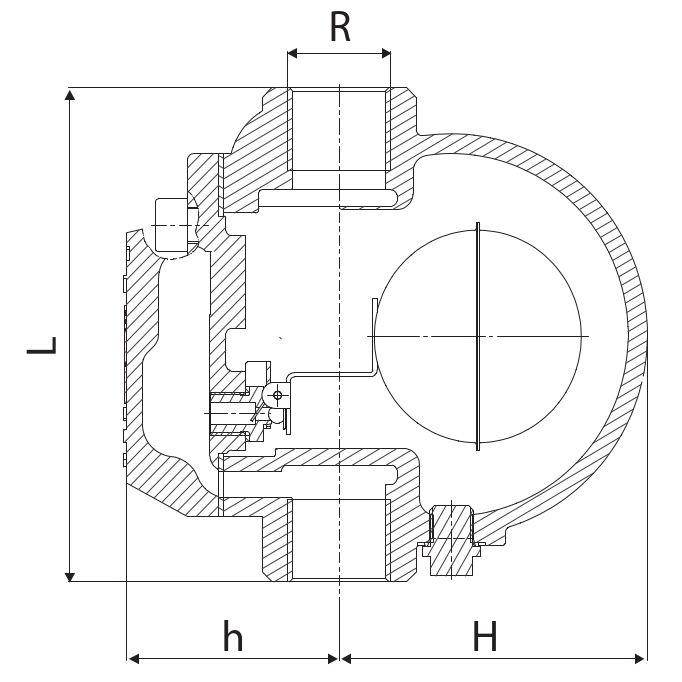

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ СТИМАКС НВ11

Резьба NPT, GAS
R H h L Масса, (кг)
1/2'' 84 62 130 3.3
3/4'' 84 62 130 3.3
1'' 103 59 145 4.3



ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ СТИМАКС НВ11, (кг/ч)

Тип R Перепад давления, (МПа)
0.05 0.1 0.15 0.2 0.3 0.4 0.45 0.5 0.6
HB 11.14 1/2-3/4'' 165 180 196 216 250 285 300 321 350
1'' 155 205 230 284 359 391 409 430 470
Тип R Перепад давления, (МПа)
0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4
HB 11.14 1/2-3/4'' 386 425 454 490 525 449 591 625
1'' 495 520 559 584 600 616 634 659



ПРИМЕР ЗАКАЗА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ СТИМАКС НВ11

«Стимакс» HB11.14.015 Р/Р (поплавковый конденсатоотводчик, с максимальным перепадом давления до 1,4 МПа, PN 15, присоединение резьбовое).
