Конденсатоотводчик термодинамический СТИМАКС ТМ41, нержавеющая сталь, DN15-25, PN63, dP 42бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	63 бар
Рабочий перепад	до 42,0 бар*
Отвод по конденсату	до 1 900 кг/час
Тип конденсатоотводчика	Термодинамический
Тип присоединения*	фланец, резьба

* - при резьбовом присоединении

Применение

Термодинамичекий конденсатоотводчик СТИМАКС ТМ41 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т. д. СТИМАКС ТМ41 имеет угловой фильтр в своей конструкции. Основное применение - дренаж паропроводов, в том числе и на улице. Не подвержен замерзанию.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термодинамический СТИМАКС ТМ41, нержавеющая сталь, DN15-25, PN63, dP 41бар, Тмакс +400°С,резьбовой, фланцевый

Применение термодинамического конденсатоотводчика СТИМАКС ТМ41

Термодинамичекий конденсатоотводчик СТИМАКС ТМ41 используется в первую очередь для дренажа паровых магистралей, а так же удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т.д. Может устанавливаться на улице.

Технические характеристики термодинамического конденсатоотводчика СТИМАКС ТМ41

Типоразмер, DN	15...25мм
Максимально допустимое давление PN	63 бар
Максимально допустимая температура	400 ^oС
Максимальный перепад давления ΔP	42 бар
Минимальное рабочее давление, (бар)	0,25 бар
Максимальное противодавление	80 %
Установка на трубопроводе	горизонтальная, крышкой вверх
Тип присоединения	резьбовое, фланцевое

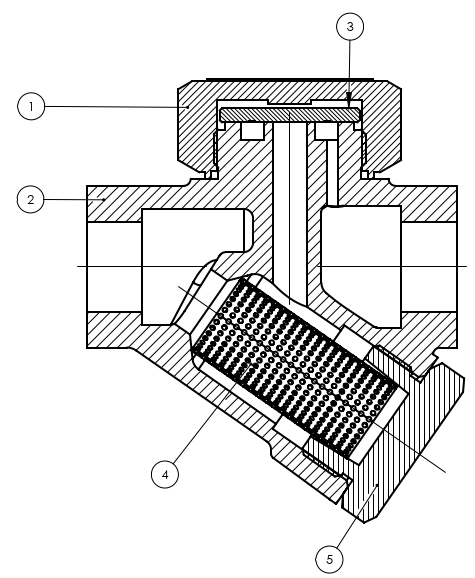

Спецификация термодинамического конденсатоотводчика СТИМАКС ТМ41

№	Позиция	Материал	Схема
1	Крышка	Нержавеющая сталь AISI 416
2	Корпус	Нержавеющая сталь AISI 420
3	Диск	Нержавеющая сталь AISI 416
4	Фильтр	Нержавеющая сталь AISI 304
5	Заглушка фильтра	Нержавеющая сталь AISI 304
6	Фланцы	Углеродистая сталь S235JR

Расход конденсата термодинамического конденсатоотводчика СТИМАКС ТМ42, (кг/ч)

Тип	R	DN	Перепад давления, бар
Тип	R	DN	0,7	1,0	2,0	3,0	4,0	5,0	6,0	7,0	8,0	9,0	10,0	20,0	30,0	42,0
ТМ41	1/2"-3/4"	15-20	160	170	200	240	275	300	340	370	400	425	450	630	710	875
ТМ41	1"	25	500	510	600	675	770	875	980	1070	1190	1250	1340	1700	1840	1900

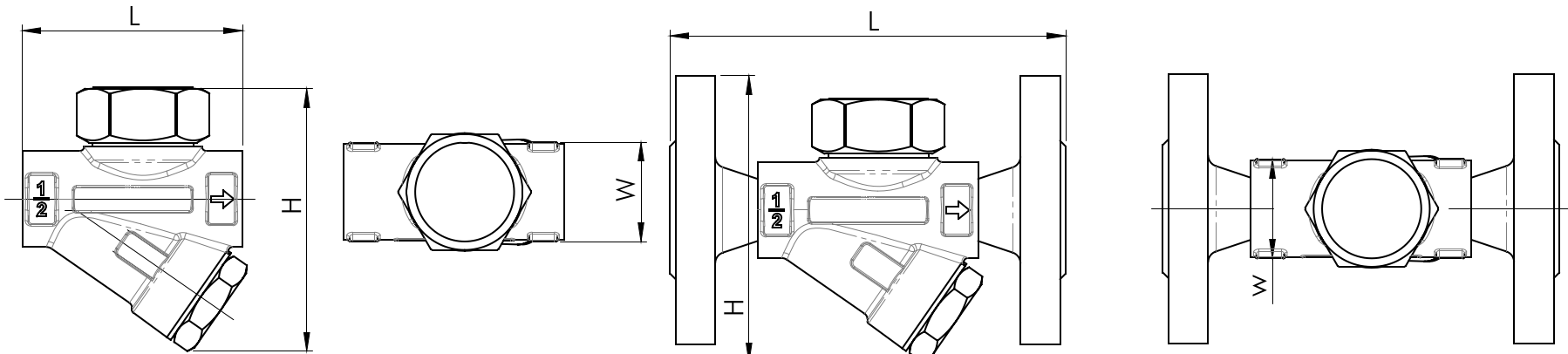

Габартиные размеры термодинамического конденсатоотводчика СТИМАКС ТМ41, (мм)



Модель	R	Резьба				Фланец
Модель	R	L	H	W	Масса, кг	L	H	W	Масса, (кг)
ТМ41.42.015	1/2"	78	94	35	1	140	102	35	2,9
ТМ41.42.020	3/4"	78	94	35	1	140	107	35	3,5
ТМ41.42.025	1"	94	118	45	1,2	160	125	45	4,0

Рекомендуемый коэффициент запаса термодинамического конденсатоотводчика СТИМАКС ТМ41

при непрерывной работе 1,2-1,5
при периодической работе 2.

Пример заказа

«Стимакс» ТМ41.42.15 р/р (термодинамический конденсатоотводчик с максимальным перепадом давления до 4,2 Мпа DN 15, присоединение резьбовое)
