Обратный клапан ГРАНЛОК NY, тарельчатый, латунный, DN10...100, Ру16, внутренняя резьба

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16 бар
Рабочая температура	-10...+ 110 °С
Тип присоединения	Резьбовой
Тип запорного элемента	Тарельчатый

Применение

Обратный клапан ГРАНЛОК NY предназначен для защиты от обратного тока воды в системах ХВС и ГВС, воздуха. Может так же применяться в системах холодснабжения на водно-гликолевых смесях с содержанием гликоля не более 50%.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DF02B675446	ГРАНЛОК® Клапан обратный резьбовой NY.05.015.16.Р/Р DN15 PN16 Tмакс=110оС	15	499.90 ₽	уточняйте
DF02B675447	ГРАНЛОК® Клапан обратный резьбовой NY.05.020.16.Р/Р DN20 PN16 Tмакс=110оС	20	763.62 ₽	уточняйте
DF02B675448	ГРАНЛОК® Клапан обратный резьбовой NY.05.025.16.Р/Р DN25 PN16 Tмакс=110оС	25	908.27 ₽	уточняйте
DF02B675449	ГРАНЛОК® Клапан обратный резьбовой NY.05.032.16.Р/Р DN32 PN16 Tмакс=110оС	32	1356.02 ₽	уточняйте
DF02B675450	ГРАНЛОК® Клапан обратный резьбовой NY.05.040.16.Р/Р DN40 PN16 Tмакс=110оС	40	1878.54 ₽	уточняйте
DF02B675451	ГРАНЛОК® Клапан обратный резьбовой NY.05.050.16.Р/Р DN50 PN16 Tмакс=110оС	50	3088.92 ₽	уточняйте
DF02B675452	ГРАНЛОК® Клапан обратный резьбовой NY.05.065.16.Р/Р DN65 PN16 Tмакс=110оС	65	6408.11 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан ГРАНЛОК NY, тарельчатый, латунный, DN10...100, Ру16, внутренняя резьба

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК NY

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК NY

Присоединение	DN 15...100 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+110 °С
Тип обратного клапана	Дисковый/Тарельчатый
Класс герметичности по ГОСТ 9544-2015	A
Присоединение к трубопроводу	Внутренняя резьба

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК NY

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть направлен на диск клапана, как показано стрелкой.

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК NY

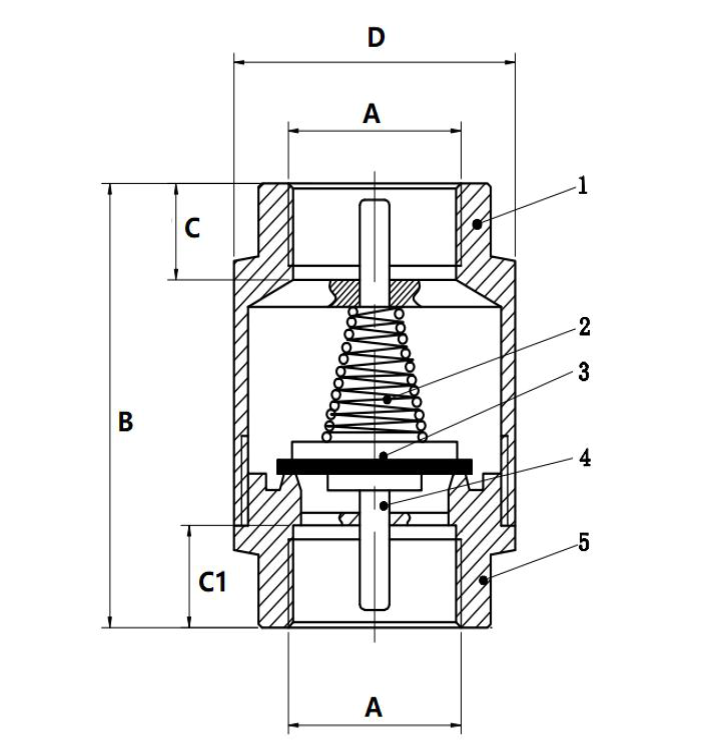

№	Наименование	Материал	Схема
1	Корпус	Латунь
2	Пружина	нерж. сталь
3	уплотнительное кольцо	NBR
4	Шток	Латунь
5	Резьбовой патрубок	Латунь

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК NY

№ по каталогу	DN, (мм)	А	В, (мм)	С, С1 (мм)	D (мм)	Kv, м3/ч
DF02B675446	15	1/2"	45	11	36	2,7
DF02B675447	20	3/4"	51	12	42	7,5
DF02B675448	25	1"	57	14	47	10
DF02B675449	32	1 1/4"	62	15	59	19,6
DF02B675450	40	1 1/2"	67	15	66	21
DF02B675451	50	2"	76	15	83	29
DF02B675452	65	2 1/2"	137	35	102	33,4
DF02B675453	80	3"	140	33	111	44
DF02B675454	100	4"	158,5	37,5	140	50
