Клапан коаксиальный СОЛЕГРАН ZKS, нормально закрытый, 2/2 ходовой, латунный, нерж.сталь, DN10...25, PN64, dP 0...16/64 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...25 мм
Перепад давления	0...16/64 бар
Рабочая температура	-10...+120°С*
Питание	24DC и 220 АС
Тип присоединения	внутренняя резьба

Применение

Коаксиальные клапаны СОЛЕГРАН KSP, нормально-закрытые, предназначены для управления вязкими, абразивными и агресивными жидкостями и газами в широком диапазоне применений, с температурой рабочей среды: от -10°C до +120°C и температурой окружающей среды от 0 до +65°С. Коаксиальные клапаны Солегран изготоавливаются вкорпусе из латуни или нержавеющей стали.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан коаксиальный СОЛЕГРАН ZKS, нормально закрытый, 2/2 ходовой, латунный, нерж.сталь, DN10...25, PN64, dP 0...16/64 бар, внутренняя резьба

ОСОБЕННОСТИ КОАКСИАЛЬНОГО КЛАПАНА СОЛЕГРАН KSZ

Предназначены для управления вязкими, абразивными и агрессивными жидкостями и газами в широком диапазоне применений
Температура рабочей среды: от -10°C до +120°C
Минимальный рабочий перепад давления 0 бар, противодавление до 16 бар.
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, до 64 бар
Клапаны имеют всю необходимую разрешительную документацию
материалы уплотнений PU, EPDM, VITON
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Высокая пропускная способность

Основные параметры КОАКСИАЛЬНОГО КЛАПАНА СОЛЕГРАН KSZ

Номинальный диаметр	3/8"....1"
Тип присоединения	внутренняя резьба тип G
Тип клапана	Нормально-закрытый
Макс. допустимое давление:	64 бара ( по воздуху)
Максимальное противодавление	16 бар
Макс. допустимое давление:	16 бар
Температура раб. среды:	от -10°C до +120°C

Спецификация КОАКСИАЛЬНОГО КЛАПАНА СОЛЕГРАН KSZ

Корпус:	кованная латунь, нержавеющая сталь
Внутренние детали:	Нержавеющая сталь и латунь
Уплотнение:	PU, EPDM, VITON
Экранирующая катушка:	Медь
Седла:	Латунь, нержавеющая сталь

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОАКСИАЛЬНОГО КЛАПАНА СОЛЕГРАН KSZ

Резьба	Прох. сечение, мм	Cv	Диапазон рабочих давлений (кгс/см2)					Тип катушки	Класс катушки	Мощность		tмах,°С	Код модели 220 VAC Уплотнениее: PU		Вес, кг
			Мин.	Макс.						VA	ВТ
				Воздух		Противодавление				АС 220V	DC 24V		Латунь	Нерж.сталь
				AC	DC	AC	DC
3/8"	16	5.5	0	64	64	16	16	А	Н	50	50	120	ZKS1 АНО2Р1С16	ZKS1АНО2Р4С16	3.5
1/2"	16	5.5	0	64	64	16	16	А	Н	50	50	120	ZKS1АНО2Р1D16	ZKS1AH02P4D16	3.45
3/4"	17	7.5	0	64	64	16	16	А	Н	57	57	120	ZKS1АНО2Р1Е17	ZKS1AH02P4E17	5.3
1"	25	13	0	64	64	16	16	А	Н	77	77	120	ZKS1АНО2Р1G25	ZKS1AH02P4G25	7.8

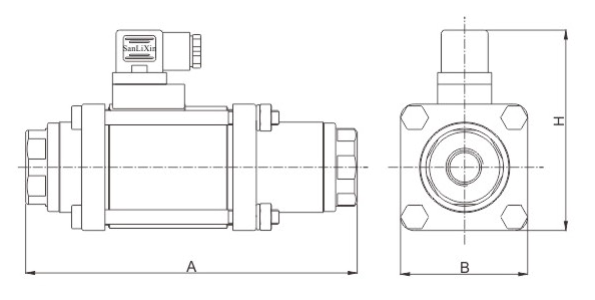

ГАБАРИТНЫЕ РАЗМЕРЫ КОАКСИАЛЬНОГО КЛАПАНА СОЛЕГРАН KSZ

Ф, мм	G	А	В	Н	Схема
16	3/8	184	70	112
16	1/2	184	70	112
17	3/4	215	80	122
25	1	246	90	132

МАРКИРОВКА КОАКСИАЛЬНОГО КЛАПАНА СОЛЕГРАН KSZ

Серия
клапана

Тип функции

Тип катушки

Класс
катушки

Напряжение

Материал
уплотнения

Материал
корпуса

Резьба
присоединения

Проходное сечение

Опции

ZKS

1= нормально-

закрытый

A= Металлический корпус

по стандарту DIN

H=H Класс

02=AC220V

13=DC24V

P=PU

E=EPDM

V=VITON

1=кованая латунь

4= нерж .сталь

D=1/2"

Е=3/4"

G=1"

16::16.0

17::17.0

25::25.0

N=NPT

Полезная информация
1 бар:=14,5 PSI= 10 м H₂O: 10 Н/см² = 1 кг/см²: = 10⁵Па; 1 PSI = 69 мбар; 1 м³/ч = 4,405 галлон/мин = 16,7 л/мин.; 1 галлон/мин. = 0,227 м³/ч; Cv = 1,16 Kv; 0°C = 89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
