Клапан с пневмоприводом TORK PP1040 и PP1041, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, под приварку

Технические характеристики

Тип клапана	Нормально-закрытый Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0...16 бар
Рабочая температура	-10...+180°С
Питание воздуха	4...6 бар
Тип присоединения	под приварку

Применение

Клапана с пневмоприводом TORK PP1040 и PP1041 Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений. Корпус клапана и пневмопривода выполнены из нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан с пневмоприводом TORK PP1040 и PP1041, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, под приварку

ОСОБЕННОСТИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1040/PP1041

Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений
Температура рабочей среды: от -10°C до +180°C
Высокая пропускная способность благодаря угловой форме протока
Надежность, компактность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Подходит для вакуумных применеий
Подходит для тяжелых условий эксплуатации
Применения: обработка водой, стерилизация, покраска, очистные сооружения и т.д.
Клапаны имеют всю необходимую разрешительную документацию
Стандарт трубного присоединения - под приварку

ОСНОВНЫЕ ПАРАМЕТРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1040/PP1041

Тип клапана	Нормально открытый Нормально-закрытый

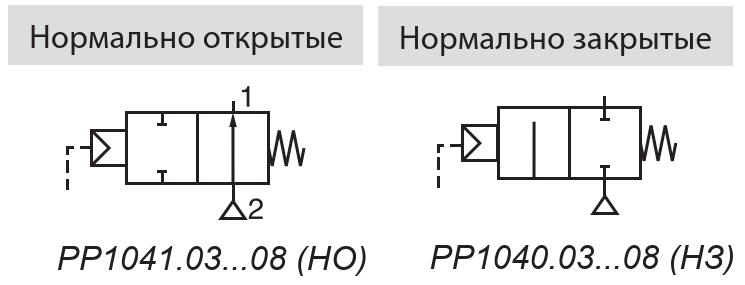

Пневматическая схема
Диаметр клапана	DN15...50
Тип присоединения	под приварку
Рабочее давление	до 16 бар (в зависимости от диаметра)
Рабочая температура	-10...+180°С
Давление управленияющей среды	4...6 бар
Присоединение распределительного клапана	G 1/4"

СПЕЦИФИКАЦИЯ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1040/PP1041

Корпус:	Нерж. сталь AISI 316
Привод:	Нерж. сталь AISI 316
Внутренние детали:	Нерж. сталь
Уплотнение:	PTFE
Седло:	Нерж. сталь
Уплотнения - FPM (VITON), EPDM - по запросу

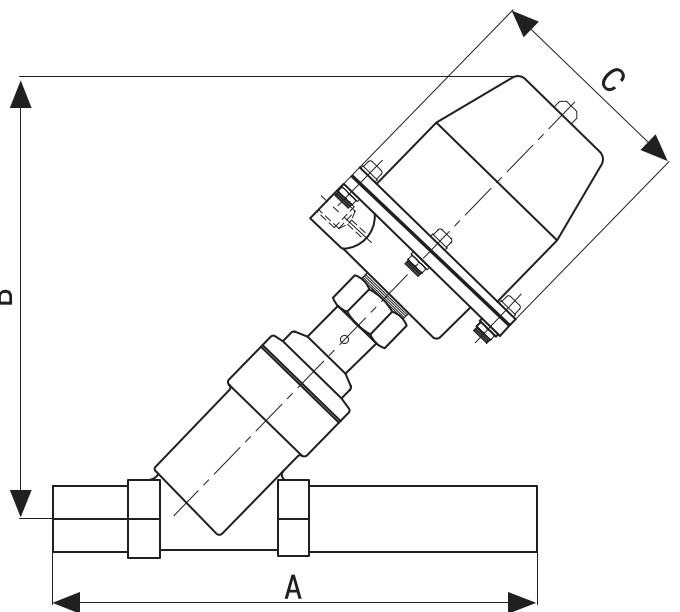

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1040/PP1041 (мм)

Схема	DN	А	В	С
	15	145	178	96
	20	145	185	96
	25	155	185	96
	32	175	234	112
	40	195	240	112
	50	225	248	112

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1040/PP1041

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Управляющее давление, (бар)		Температура рабочей среды, (°C)		диам. привода, (мм)	Материал корпуса и привода	Уплотнение	Масса, (кг)
Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	диам. привода, (мм)	Материал корпуса и привода	Уплотнение	Масса, (кг)

Нормально закрытые
1/2	15	PP1040.03	98	–1	16	4	8	–10	180	63	Нерж. сталь	PTFE	2,32
3/4	20	PP1040.04	170	–1	12	4	8	–10	180	63	Нерж. сталь	PTFE	2,52
1	25	PP1040.05	305	–1	8	4	8	–10	180	63	Нерж. сталь	PTFE	2,83
1¹/₄	32	PP1040.06	460	–1	12	4	8	–10	180	80	Нерж. сталь	PTFE	4,4
1¹/₂	40	PP1040.07	750	–1	8	4	8	–10	180	80	Нерж. сталь	PTFE	5,55
2	50	PP1040.08	1050	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	6,5
Нормально открытые
1/2	15	PP1041.03	98	–1	10	4	8	–10	180	63	Нерж. сталь	PTFE	2,32
3/4	20	PP1041.04	170	–1	10	4	8	–10	180	63	Нерж. сталь	PTFE	2,52
1	25	PP1041.05	305	–1	8	4	8	–10	180	63	Нерж. сталь	PTFE	2,83
1¹/₄	32	PP1041.06	460	–1	8	4	8	–10	180	80	Нерж. сталь	PTFE	4,4
1¹/₂	40	PP1041.07	750	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	5,55
2	50	PP1041.08	1050	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	6,5

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/ см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: PTFE - политетрафторэтилен, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
