Перепускной клапан ЭНЕРГОТЕХНОМАШ УРРД-НЗ-РД, на воду и газы, DN15...300, PN16...40, фланцевый

Технические характеристики

Условный диаметр	15...300 мм
Условное давление	16...40 бар
Давление настройки	0,1...12,0бар
Температура среды	до 150 °С
Величина Kvs	0,25...1600,0 м3/ч
Тип присоединения	Фланцевый

Применение

Перепускные клапаны УРРД-НЗ-РД это регуляторы давления «до себя» прямого действия. Клапан предназначен для поддержания давления в системе жидкостей или газов с рабочей t° до +150 °С. УРРД-НЗ-РД является нормально-закрытым клапаном и может быть выполнен как из различных материалов, так и в нескольких типоразмерах пропускной способностью при одном диаметре присоединения.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
ET004001	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn15 Pn1,6 Kvy4 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	15	63292.00 ₽	уточняйте
ET004002	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn15 Pn1,6 Kvy4 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	15	43313.00 ₽	уточняйте
ET004003	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn15 Pn1,6 Kvy4 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	15	43313.00 ₽	уточняйте
ET004004	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn15 Pn1,6 Kvy4 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	15	43313.00 ₽	уточняйте
ET004005	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn20 Pn1,6 Kvy6,3 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	20	66719.00 ₽	уточняйте
ET004006	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn20 Pn1,6 Kvy6,3 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	20	46448.00 ₽	уточняйте
ET004007	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn20 Pn1,6 Kvy6,3 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	20	46448.00 ₽	уточняйте
ET004008	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn20 Pn1,6 Kvy6,3 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	20	46448.00 ₽	уточняйте
ET004009	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn25 Pn1,6 Kvy10 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	25	68907.00 ₽	уточняйте
ET004010	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn25 Pn1,6 Kvy10 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	25	48344.00 ₽	уточняйте
ET004011	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn25 Pn1,6 Kvy10 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	25	48344.00 ₽	уточняйте
ET004012	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn25 Pn1,6 Kvy10 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	25	48344.00 ₽	уточняйте
ET004013	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn32 Pn1,6 Kvy16 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	32	72334.00 ₽	уточняйте
ET004014	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn32 Pn1,6 Kvy16 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	32	51188.00 ₽	уточняйте
ET004015	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn32 Pn1,6 Kvy16 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	32	51188.00 ₽	уточняйте
ET004016	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn32 Pn1,6 Kvy16 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	32	51188.00 ₽	уточняйте
ET004017	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn40 Pn1,6 Kvy25 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	40	74594.00 ₽	уточняйте
ET004018	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn40 Pn1,6 Kvy25 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	40	57094.00 ₽	уточняйте
ET004019	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn40 Pn1,6 Kvy25 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	40	57094.00 ₽	уточняйте
ET004020	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn40 Pn1,6 Kvy25 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	40	57094.00 ₽	уточняйте
ET004021	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn50 Pn1,6 Kvy40 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	50	81375.00 ₽	уточняйте
ET004022	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn50 Pn1,6 Kvy40 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	50	58625.00 ₽	уточняйте
ET004023	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn50 Pn1,6 Kvy40 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	50	58625.00 ₽	уточняйте
ET004024	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn50 Pn1,6 Kvy40 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	50	58625.00 ₽	уточняйте
ET004025	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn65 Pn1,6 Kvy63 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	65	87027.00 ₽	уточняйте
ET004026	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn65 Pn1,6 Kvy63 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	65	62563.00 ₽	уточняйте
ET004027	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn65 Pn1,6 Kvy63 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	65	62563.00 ₽	уточняйте
ET004028	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn65 Pn1,6 Kvy63 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	65	62563.00 ₽	уточняйте
ET004029	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn80 Pn1,6 Kvy100 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	80	89688.00 ₽	уточняйте
ET004030	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn80 Pn1,6 Kvy100 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	80	74011.00 ₽	уточняйте
ET004031	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn80 Pn1,6 Kvy100 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	80	74011.00 ₽	уточняйте
ET004032	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn80 Pn1,6 Kvy100 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	80	74011.00 ₽	уточняйте
ET004033	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn100 Pn1,6 Kvy160 150°C диапазон настройки 0,01-0,07 МПа Энерготехномаш	100	111891.00 ₽	уточняйте
ET004034	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn100 Pn1,6 Kvy160 150°C диапазон настройки 0,05-0,3 МПа Энерготехномаш	100	91985.00 ₽	уточняйте
ET004035	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn100 Pn1,6 Kvy160 150°C диапазон настройки 0,1-0,6 МПа Энерготехномаш	100	91985.00 ₽	уточняйте
ET004036	Регулятор давления прямого действия нормально закрытый "до себя" УРРД-НЗ-РД чугунный фланцевый Dn100 Pn1,6 Kvy160 150°C диапазон настройки 0,3-1,2 МПа Энерготехномаш	100	91985.00 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Перепускной клапан ЭНЕРГОТЕХНОМАШ УРРД-НЗ-РД, на воду и газы до 150°С, DN15...300, PN16...40, фланцевый

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") УРРД-НЗ-РД

УСТАНОВКА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") УРРД-НЗ-РД

Перепускной клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду с температурой до 100°С возможно расположение пружинного блока вверх. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух в нижнюю или боковую часть трубопровода при установке на воду. При установке перепускного клапана на воздух (рекомендованно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") УРРД-НЗ-РД

Условный диаметр	DN 15....300
Условное давление	PN 16...40 бар
Максимальная рабочая температура	Воздух, Холодная и горячая вода, и негорючие газы до +150°С, жидкости
Входное давление (давление настройки)	0,1...12,0 бар (4 диапазона)
Макс. редукционное соотношение	4:1
Допустимая протечка по сделу	0,1% от Kvs клапана (класс герметичности А - в качестве опции)
Тип присоединения	Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") УРРД-НЗ-РД

№	Позиция	Материал				Схема
1	Корпус клапана	Чугун СЧ25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
		РN 1,6 МПа	PN 1,6; 2,5; 4,0* МПа
2	Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
3	Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
4	Шток	Чугун СЧ25 (GG25), Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
5	Сальниковый узел	Чугун СЧ25 (GG25), Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
6	Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
7	Пружина	Пружинная сталь
8	Настроечные резьбовые втулки	Латунь ЛС59 (CuZn38Pb1)/Сталь
	Уплотнение штока**	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
	Уплотнение в затворе***	«Металл по металлу» / Металл-фторопласт (PTFE)

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЙ НА ВЫХОДЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") УРРД-НЗ-РД, БАР

Диапазон настройки
0,1...0,7	0,5...3,0	1,0...6,0	3,0....12,0

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS И ГАБАРИТНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") УРРД-НЗ-РД

Номинальный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность**, Кvs, м3/ч Стандартно - максимально возможная на указанном DN	0,63	1,6	2,5	4	10	12,5	25	40	63	100	160	250	500	1000
	1	2,5	4	6,3	16	16	40	63	100	160	250	320	800	1250
	2,5	4	8	10	20	25	50	80	160	200	320	400	1250	1600
	4	6,3	10	16	25	32	63	100	250***	250	400***
						40
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Высота H, мм	690	695	710	735	750	755	790	810	830	870	915	960	1460	1500
Строительная длина L, мм	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, кг	21	22	23	25	27	30	35	42	54	70	105	135	300	390

Импульсная трубка

Для работы клапана требуется импульсная трубка (6х1 мм), присоединенная на расстоянии 10хDN после клапана. Входит в комплект поставки.

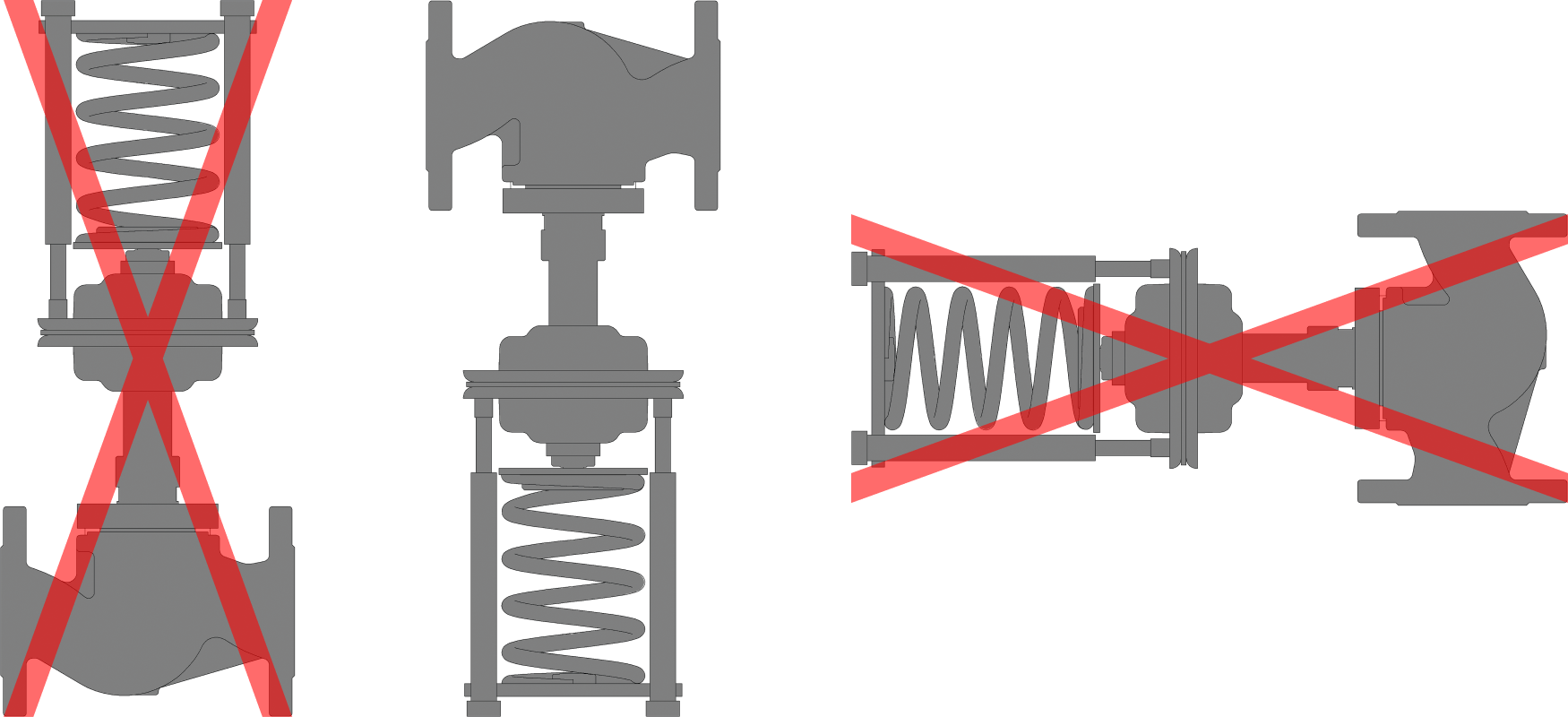

МОНТАЖНОЕ ПОЛОЖЕНИЕ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД


Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.

Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз.

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕДУКЦИОННОГО КЛАПАНА УРРД-НЗ-РД

ВОЗМОЖНЫЕ СХЕМЫ УСТАНОВКИ И МОНТАЖА РЕДУКЦИОННОГО КЛАПАНА УРРД-НЗ-РД

1. Монтаж на независимой системе ГВС

2. Монтаж на системе отопления (зависимой)

3. Монтаж на независимой системе отопления
