Редукционный клапан ЭНЕРГОТЕХНОМАШ УРРД-НО-РД, на воду и газы, DN15...300, PN16...40, Тмакс 150°С, фланцевый

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

Редукционные клапаны УРРД-НО-РД это регуляторы давления «после себя» прямого действия. Клапаны предназначены для редуцирования жидкости и газов с рабочей t° до +150 °С. Гранрег УРРД-НО-РД может быть выполнен как в разных материалах по корпусу - от чугуна до нержавеющей стали, так и в нескольких типоразмерах пропускной способностью при одном диаметре. Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления. При полностью закрытом затворе клапан регулятора имеет относительную утечку не более 0,1% от Кvs. Регулятор давления работает только при постоянном расходе среды через регулятор.

УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. При установке редукционного клапана на воздух (рекомендованно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

Условный диаметр	DN15....300
Условное давление	PN 16...40 бар
Максимальная рабочая температура	Воздух, Холодная и горячая вода, и негорючие газы до +150°С
Входное давление	До 30 бар
Выходное давление (давление настройки)	0,1...12,0 бар (4 диапазона настройки)
Макс. редукционное соотношение	4:1
Допустимая протечка по сделу	0,1% от Kvs клапана
Тип присоединения	Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

№	Позиция	Материал	Схема
1	Корпус клапана	Чугун СЧ25 (GG25), Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
2	Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
3	Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10),
4	Сальниковый узел	Чугун СЧ25 (GG25), Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
5	Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)*
	Уплотнение штока**	Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)
6	Шток	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
7	Пружина	Пружинная сталь
8	Настроечная гайка	Латунь ЛС59 (CuZn38Pb1)

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЙ НА ВЫХОДЕ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД, БАР

0,1...0,7

0,5...3,0

1,0...6,0

3,0....12,0

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Стандартный Kvs, м3/ч	4,0	6,3	10	16	25	40	63	100	160	250	320	400	1250	1600
Заниженный Kvs, м3/ч	0,25	1,6	1,0	4,0	10	12,5	25	25	63	100	160	250	500	1000
	0,4	2,5	1,6	6,3	16	16	40	40	100	125	250	320	800	1250
	0,63	4,0	2,0	10	20	25	50	63		160
	1,0		2,5			32		80		200
	1,6		3,2
	2,5		4,0
	3,2		6,3
			8,0

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
H	510	550	550	610	650	660	710	720	850	870	990	1100	1300	1950
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, max, (кг)	12	17	18	22	25	27	34	41	58	70	135	176	290	390

Импульсная трубка

Для работы клапана требуется импульсная трубка (6Х1 мм), присоединенная на расстоянии 10хDN после клапана. Входит в комплект поставки.

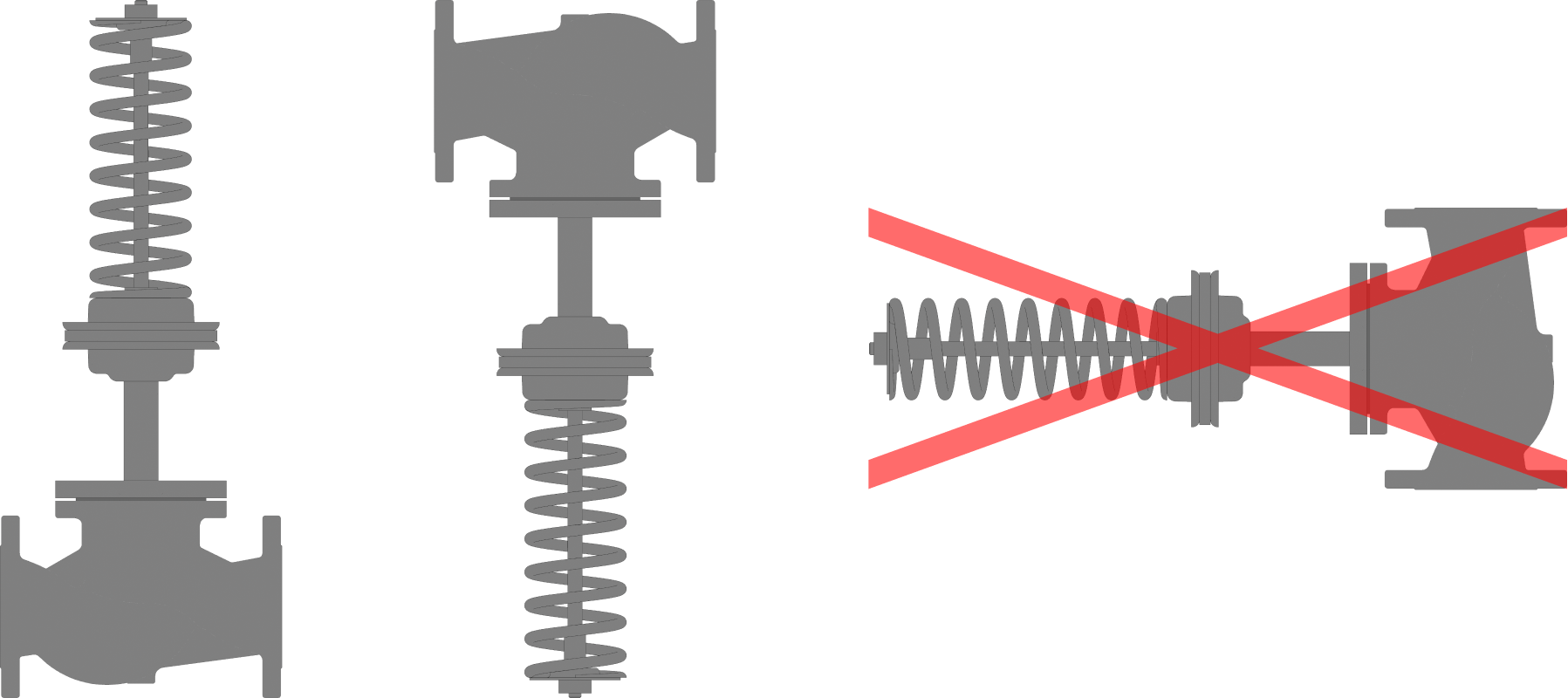

МОНТАЖНОЕ ПОЛОЖЕНИЕ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.
Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз.

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

ВОЗМОЖНЫЕ СХЕМЫ УСТАНОВКИ И МОНТАЖА РЕДУКЦИОННОГО КЛАПАНА УРРД-НО-РД

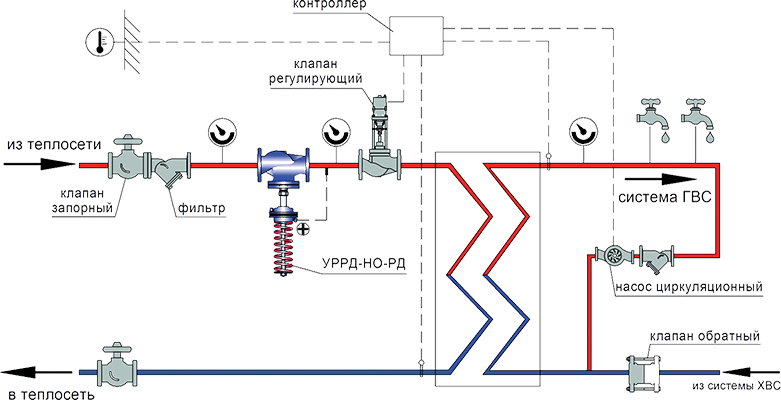

1. Монтаж на независимой системе ГВС

2. Монтаж на системе отопления (зависимой)

3. Монтаж на независимой системе отопления
