Балансировочный клапан VIR9505K, статический, латунный, DN15-50, PN25, резьбовой

Технические характеристики

Условный диаметр	15...50мм
Условное давление	25 бар
Рабочая температура	до +130°С
Тип присоединения	Резьбовое
Тип управления	Штурвал*

* - с ограничителем хода и шкалой настройки

Применение

Балансировочные клапаны VIR 9505K предназначены для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования водным раствором этиленгликоля с концентрацией не более 50 %. Балансировочные клапаны 9505K обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы в соотвествии с расчетными параметрами.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DN01I692443	Клапан балансировочный бронзовый VIR 9505К, Ду 15, Ру 25, р/р	15	3815.15 ₽	уточняйте
DN01I692446	Клапан балансировочный бронзовый VIR 9505К, Ду 20, Ру 25, р/р	20	4180.23 ₽	уточняйте
DN01I692447	Клапан балансировочный бронзовый VIR 9505К, Ду 25, Ру 25, р/р	25	5381.75 ₽	уточняйте
DN01I692448	Клапан балансировочный бронзовый VIR 9505К, Ду 32, Ру 25, р/р	32	7785.77 ₽	уточняйте
DN01I692449	Клапан балансировочный бронзовый VIR 9505К, Ду 40, Ру 25, р/р	40	9928.04 ₽	уточняйте
DN01I692451	Клапан балансировочный бронзовый VIR 9505К, Ду 50, Ру 25, р/р	50	13846.52 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Балансировочный клапан VIR9505K, статический, латунный, DN15-50, PN25, резьбовой

ОСНОВНЫЕ ПРЕИМУЩЕСТВА БАЛАНСИРОВОЧНОГО КЛАПАНА VIR 9505K

Фиксация настойки клапана.
Возможность полного закрытия клапана без необходимости в последующей перенастройке.
Эластичное уплотнение клапана из PTFE (фторопласт) позволяет использовать клапан для полного перекрытия трубопровода.
Возможность монтажа в любом положении.
Наличие двух шкал (грубо/точно) упрощает настройку.
Наличие ниппелей для подключения дифференциального манометра позволяет измерять расход с точностью ±5%.
Клапан может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАЛАНСИРОВОЧНОГО КЛАПАНА VIR 9505K

Номинальный диаметр	DN 15...50 мм
Номинальное давление	PN 25 бар
Температура рабочей среды	–20... +130°C
Пропускная способность	2,67...29,8 м3/ч
Способ настройки	шкала на штурвале клапана
Тип балансировочного клапана	Статический
Тип присоединения	Внутренняя резьба

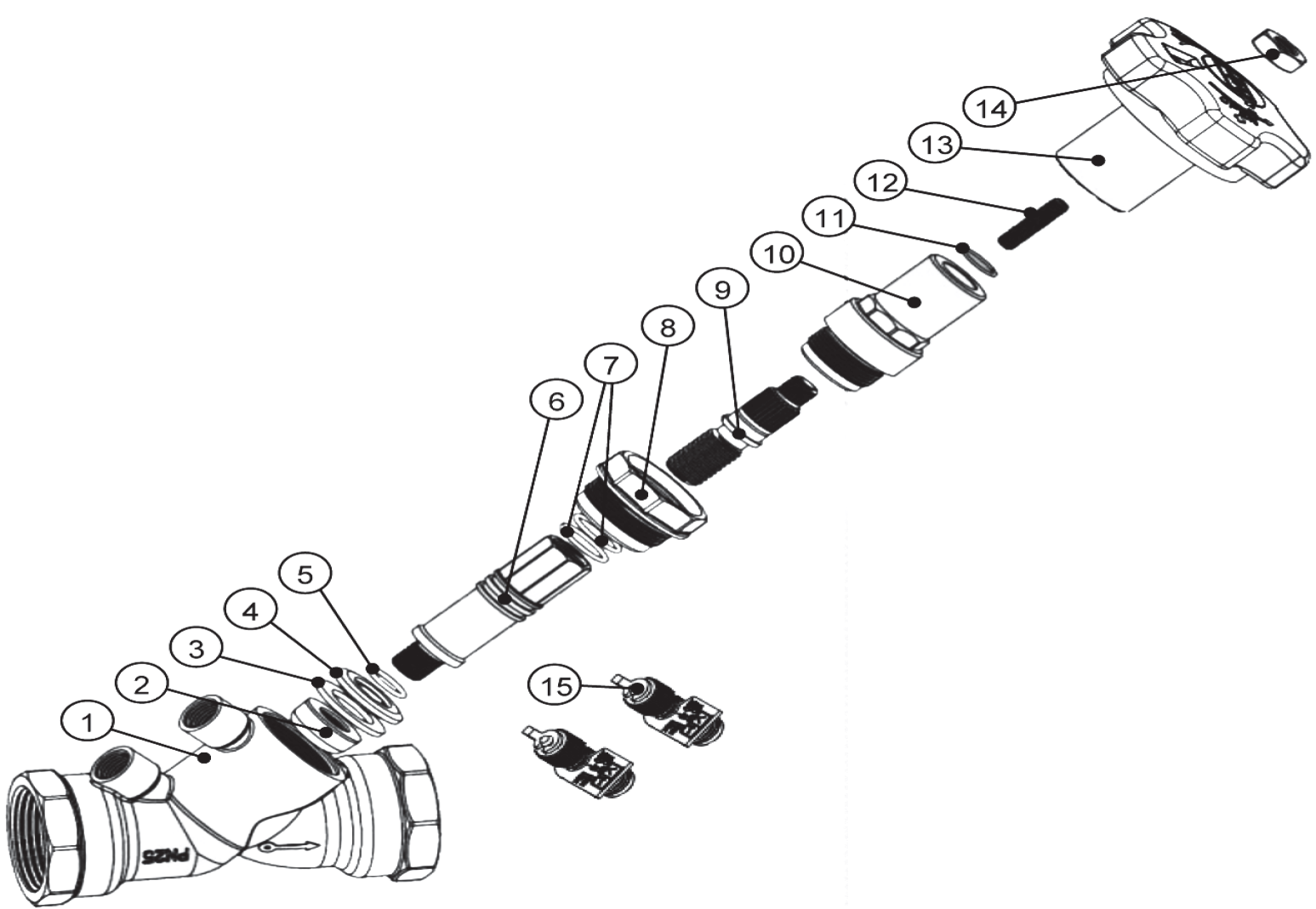

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БАЛАНСИРОВОЧНОГО КЛАПАНА VIR 9505K

№	Наименование	Материал	Стандарт	Схема
1	Корпус	Бронза	EN1982 CB491K
2	Балансировочный конус	Латунь DZR	EN12164 CW602N
3	Прокладка конуса	PTFE	–
4	Диск*	Латунь DZR	EN12164 CW602N
5	Кольцевая прокладка*	EPDM Perox	–
6	Шток	Латунь DZR	EN12164 CW602N
7	Кольцевая прокладка	EPDM Perox	–
8	Соединение*	Латунь DZR	EN12165 CW602N
9	Шток	Латунь	EN12164 CW617N
10	Крышка	Латунь DZR	EN12164 CW602N
11	Стопор. пруж. кольцо	Пружинная сталь	–
12	Винт	Сталь	–
13	Рукоятка	ABS (син.)	–
14	Гайка	Оцинкованная сталь	EN10025 Fe42
15	Ниппель**/заглушка	Латунь DZR	EN12164 CW602N

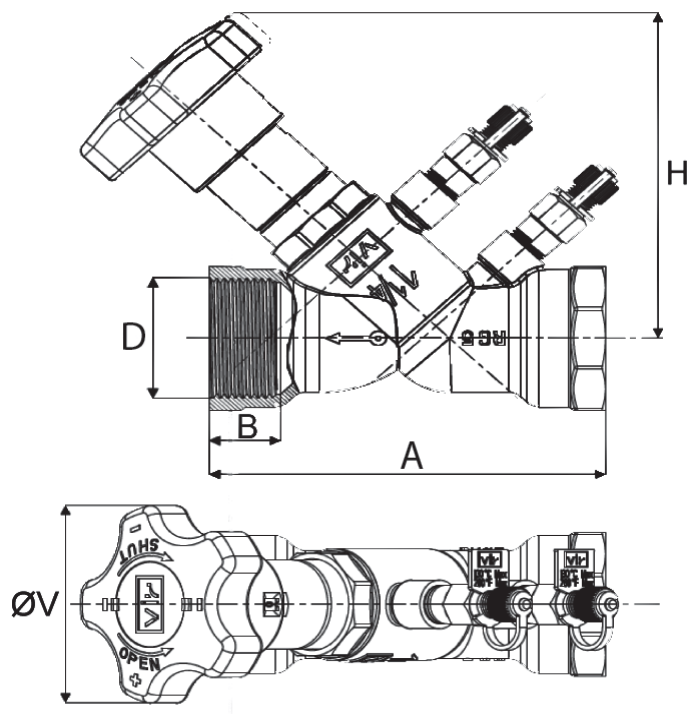

ГАБАРИТНЫЕ РАЗМЕРЫ БАЛАНСИРОВОЧНОГО КЛАПАНА VIR 9505K, (мм)

Размеры, (мм)

Артикул	DN	D, (‘‘)	Kv, (м3/ч)	A	H	B	∅V	Масса, (кг)
DN01I692443	15	1/2	2,67	90	90	17,5	70	0,505
DN01I692446	20	3/4	4,1	102	90	18	70	0,565
DN01I692447	25	1	6,4	110	90	19	70	0,705
DN01I692448	32	11/4	12	121	116	22	70	1,005
DN01I692449	40	11/2	19,5	142	116	24	70	1,355
DN01I692451	50	2	29,8	161	116	27	70	1,925

НАСТРОЙКА БАЛАНСИРОВОЧНОГО КЛАПАНА VIR 9505K

Монтаж и эксплуатация

Настройка клапана

• Для корректной работы клапана необходимо наличие прямолинейных участков трубопровода, без отводов, переходов и арматуры, длиной минимум 5 DNперед клапаном
(5 номинальных диаметров трубопровода), после клапана — 2 DN.
• Перед началом работы трубопровода (особенно после ремонта) система должна быть промыта и продута сжатым воздухом для удаления из трубопровода твердых частиц,
которые могут повредить уплотнения клапана;
• Недопустима передача на клапан изгибающих и линейных усилий от трубопровода.
• Запрещено закрашивать или изолировать шкалы клапана.
• Клапан можно монтировать в любом положении на подающем и обратном трубопроводах, предпочтительно рукояткой вниз.
• При монтаже необходимо, чтобы направление потока совпадало со стрелкой на корпусе клапана.
• Клапан открывается против часовой стрелки с помощью вращающейся рукоятки.
• Запрещается использовать дополнительный рычаг для вращения рукоятки.

Настройка осуществляется с помощью вращающейся рукоятки и двух смотровых окон: а — показывает десятые части оборота (10 делений), b — показывает полные обороты (4 деления).
Для блокировки настроечной позиции клапана необходимо:
• Аккуратно извлечь защитную крышку (в центре рукоятки) для обеспечения доступа к регулировочному винту;
• После установления расхода необходимо вставить шестигранный ключ в гнездо и поворачивать по часовой стрелке до упора;
• Установить обратно защитную крышку;
• В настроечной позиции клапан может быть опломбирован проволочной пломбой.
