Клапан поплавковый VYC 150/152, для установки в емкость, нержавеющая сталь DN15...65, PN16, фланцевый

Технические характеристики

Условный диаметр	15...65 мм
Условное давление	16 бар
Максимальный перепад	13 бар
Рабочая температура	-10...+200°С
Тип присоединения	фланцевое
Вариант установки	в емкость

Применение

Клапан поплавковый VYC 150/152 является поплавковым клапаном для внутренней установки в емкость по фланцу. Выполнен полностью из нержавеющей стали. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 13 бар. Фиксированный поплавок.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DR01A379631	VYC 150/152-032-03-200 поплавковый клапан с поплавком (Фланцевое присоединение) DN32 PN16 Рmаx=8,0 бар tmax=200oC нерж. ст.	32	59163.42 ₽	уточняйте
DR01A379643	VYC 150/152-50-01-200 поплавковый клапан с поплавком (Фланцевое присоединение) DN50 PN16 Рmаx=3,0 бар tmax=200oC нерж. ст.	50	109818.18 ₽	уточняйте
DR01A379644	VYC 150/152-50-02-300x115 поплавковый клапан с поплавком (Фланцевое присоединение) DN50 PN16 Рmаx=5,0 бар tmax=200oC нерж. ст.	50	119529.06 ₽	уточняйте
DR01A379646	VYC 150/152-50-03-350x130 поплавковый клапан с поплавком (Фланцевое присоединение) DN50 PN16 Рmаx=8,0 бар tmax=200oC нерж. ст.	50	124242.82 ₽	уточняйте
DR01A379647	VYC 150/152-50-04-300 поплавковый клапан с поплавком (Фланцевое присоединение) DN50 PN16 Рmаx=10,0 бар tmax=200oC нерж. ст.	50	125394.19 ₽	уточняйте
DR01A379649	VYC 150/152-65-01-200 поплавковый клапан с поплавком (Фланцевое присоединение) DN65 PN16 Рmаx=2,0 бар tmax=200oC нерж. ст.	65	166863.38 ₽	уточняйте
DR01A379651	VYC 150/152-65-02-300x115 поплавковый клапан с поплавком (Фланцевое присоединение) DN65 PN16 Рmаx=2,5 бар tmax=200oC нерж. ст.	65	176574.26 ₽	уточняйте
DR01A379652	VYC 150/152-65-03-350x130 поплавковый клапан с поплавком (Фланцевое присоединение) DN65 PN16 Рmаx=5 бар tmax=200oC нерж. ст.	65	181288.02 ₽	уточняйте
DR01A379653	VYC 150/152-65-04-300 поплавковый клапан с поплавком (Фланцевое присоединение) DN65 PN16 Рmаx=5 бар tmax=200oC нерж. ст.	65	182439.39 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан поплавковый VYC 150/152, для установки в емкость, нержавеющая сталь DN15...65, PN16, фланец

ОПИСАНИЕ ПОПЛАВКОВОГО КЛАПАНА VYC150/152

Клапан поплавковый VYC 150/152 является поплавковым клапаном для внутренней установки в емкость по фланцу Выполнен полностью из нержавеющей стали. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 13 бар. Фиксированный поплавок.

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ПОПЛАВКОВОГО КЛАПАНА VYC150/152

Клапан поплавковый VYC 150/152 . из нержавеющей стали предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 13 бар. устанавливается на борт емкости. Поплавок жестко зафиксирован на штанге клапана. При повышении уровня воды в емкости поплавок поднимается вверх и тем самым закрывается отверстие внутри клапана, перекрывая проток воды в емкость. В зависимости от размера поплавка меняется максимальный перепад давления, который может перекрыть данный клапан.

ПОДБОР ПОПЛАВКОВОГО КЛАПАНА VYC150/152

Для подбора поплавкового клапана необходимо знать давление подаваемой воды (МПа) и расход (л/ч).
Подбор поплавкового клапана осуществляется в два этапа:
1. По давлению и расходу воды определяем диаметр клапана.
2. По давлению подаваемой воды и диаметру клапана выбираем поплавок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА VYC150/152

Диаметр клапана	1/2"-2 1/2" (15....65мм)
Номинальное давление	16 бар
Максимальное входное давление	13,0 бар
Рабочая температура среды	– 20°C до + 180°C
Пропускная способность	до 78,3 м3/ч
Тип установки поплавкового клапана	установка внутри емкости
Присоединения	Фланцевое
ОПЦИИ	--

РАСХОД ВОДЫ ЧЕРЕЗ ПОПЛАВКОВОГО КЛАПАНА VYC150/152 ПРИ ТЕМПЕРАТУРЕ 20 °С, (л/ч)

DN	Давление, (МПа)
DN	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6
3/8"	1058	1560	1780	2027	2270	2482	2603	2640	2794	2880	2970	3120	3250	3380	3510	3614
½"	2644	3738	4575	5287	5640	6346	7385	7457	7931	8354	8674	9051	9425	-	-	-
¾"	4522	6395	7823	9044	10090	11033	11937	12797	13566	14289	14850	-	-	-	-	-
1"	6480	9270	11352	13148	14667	16044	17363	18369	19398	20510	-	-	-	-	-	-
1¼"	11508	16226	19925	23016	25663	28080	30382	32204	34136	36040	-	-	-	-	-	-
1½	14548	20512	25167	29070	32442	35362	38544	42216	46089	50200	-	-	-	-	-	-
2"	22136	31648	38296	44273	49364	54010	58439	63114	68030	72792	-	-	-	-	-	-
2 ½"	36015	50138	61128	70615	78342	-	-	-	-	-	-	-	-	-	-	-

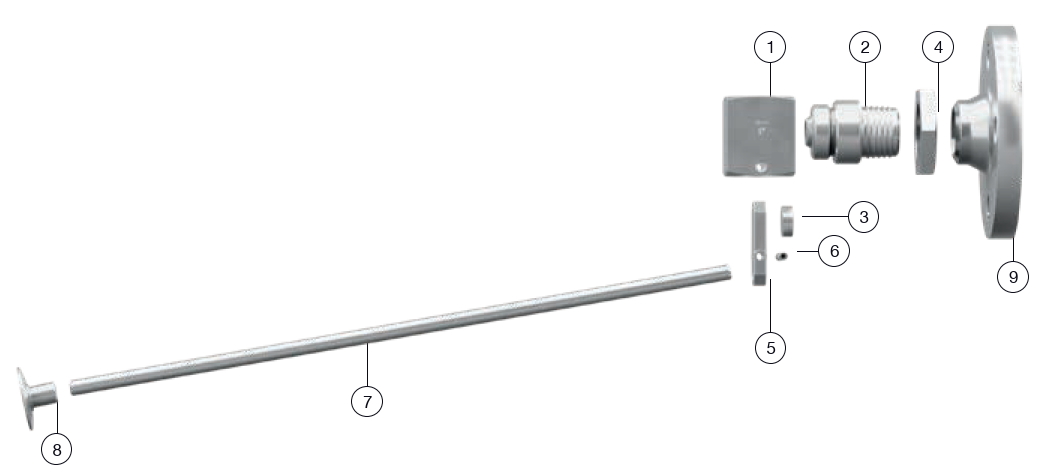

СПЕЦИФИКАЦИЯ ПОПЛАВКОВОГО КЛАПАНА VYC150/152

vyc151 4

Спецификация

1. Корпус	AISI 316
2. Штуцер	AISI 316
3. Затвор	силикон. резина
4. Гайка	AISI 316
5. Седло	AISI 316
6. Штифт	AISI 316
7. Шток	AISI 316
8. Соединение к поплавку	AISI 316
9. Фланец *	AISI 316

* - При соединении наружная резьба (VYC 151) данная позиция отсутствует

ГАБАРИТНЫЕ РАЗМЕРЫ И ПЕРЕПАД ДАВЛЕНИЯ СРЕДЫ ПОПЛАВКОВОГО КЛАПАНА VYC150/152, мм

R	Давление, (МПа)	Поплавок	Размеры, (мм)				Масса, (кг)
R	Давление, (МПа)	Поплавок	∅	A	L	H	Масса, (кг)

DN15	0,19	Цилиндрический ∅ 60 х 120	10	35	434	252	0,53
	0,28	Сферический ∅ 90			404	245	0,56
	0,45	Сферический ∅ 110			424	260	0,64
	0,58	Плоский ∅ 150 х 60			466	260	0,90
	1,3	Сферический ∅ 150			418	267	0,84

DN20	0,12	Сферический ∅ 90	12,5	40	450	240	1,04
	0,23	Сферический ∅ 110			469	255	1,12
	0,35	Плоский ∅ 150 х 60			509	250	1,27
	1,1	Сферический ∅ 150			507	282	1,32

DN25	0,1	Сферический ∅ 110	16	45	475	257	1,20
	0,15	Плоский ∅ 150 х 60			507	250	1,34
	0,35	Плоский ∅ 200 х 80			565	275	1,48
	0,45	Сферический ∅ 150			510	285	1,38
	0,55	Сферический ∅ 150			615	327	1,25
	0,105	Плоский ∅ 250 х 95			732	350	1,77

DN32	0,15	Сферический ∅ 150	21	50	637	317	1,82
	0,35	Плоский ∅ 250 х 95			737	327	2,21
	0,80	Сферический ∅ 200			680	355	1,95
	1,0	Плоский ∅ 300 х 115			787	350	2,72

DN40	0,2	Плоский ∅ 250 х 95	24	57	660	285	2,6
	0,4	Сферический ∅ 200			610	315	2,57
	0,7	Плоский 300 х 115			710	310	3,11
	1,0	Плоский ∅ 350 х 130 или сферический ∅ 300			760 или 710	330 или 385	3,25 или 3,3

DN50	0,3	Сферический ∅200	29	60	677	410	3,86
	0,5	Плоский ∅ 300 х 115			777	417	4,39
	0,8	Плоский ∅ 350 х 150			827	440	4,81
	1,0	Сферический ∅ 300			777	485	4,87

DN65	0,2	Сферический ∅ 200	40	79	704	420	6,52
	0,25	Плоский ∅ 300 х 115			804	427	7,3
	0,5	Плоский ∅ 350 х 130 или сферический ∅ 300			845 или 804	450 или 490	7,72 или 7,5
