Обратный клапан VYC 179, игольчатый (плунжерный), DN 8...50, PN200/250, внутренняя резьба

Технические характеристики

Условный диаметр	8...50 мм
Условное давление	250 бар
Рабочая температура	-60... +400 °С
Тип присоединения	Резьбовой
Тип запорного элемента	Плунжерный

Применение

Обратный клапан VYC 179 предназначен для защиты от обратного тока жидкостей, воздуха, а также и агрессивных сред с давлением до 250 бар. Плунжерная подпружиненная конструкция. Исполнение корпуса из латуни, а так же из углеродистой или нержавеющей стали.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан VYC 179, игольчатый (плунжерный), DN 8...50, PN200/250, внутренняя резьба

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА VYC179

Обратный клапан ГРАНЛОК NY предназначен для защиты от обратного тока воды в системах ХВС и ГВС, воздуха. Может так же применяться в системах холодснабжения на водно-гликолевых смесях с содержанием гликоля не более 50%.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА VYC179

Присоединение	DN 8...50 мм
Условное давление	PN 200/250 бар
Рабочая температура	–60…+400 °С
Тип обратного клапана	Плунжерный
Класс герметичности по ГОСТ 9544-2015	A
Присоединение к трубопроводу	Внутренняя резьба

УСТАНОВКА ОБРАТНОГО КЛАПАНА VYC179

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть направлен на диск клапана, как показано стрелкой.

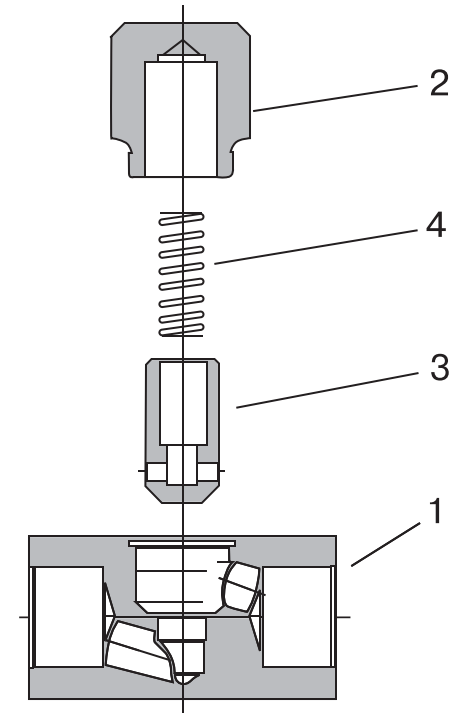

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА VYC179

Позиция	Латунь	Углер. сталь	Нерж. сталь	Схема
1. Корпус	лат унь	углер. ст.	AISI 316
2. Крышка	лат унь	углер. ст.	AISI 316
3. Плунжер	AISI 316	AISI 316	AISI 316
4. Пружина	AISI 316	AISI 316	AISI 316

ГАБЮАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА VYC179

Размеры, (мм)	Схема	Ду, (мм)
Размеры, (мм)	Схема	8	10	15	20	25	32	40	50
H		34	39	48	55	62	64	82	85
L		50	55	65	75	90	95	100	112
D		6	8	9,5	11,5	15	17	21	25
Материал		Масса, (кг)
Латунь		0,31	0,47	0,92	0,95	2,21	2,66	3,82	6,43
Углер. сталь		0,29	0,44	0,78	0,88	2,05	2,47	3,56	6,16
Нерж.сталь		0,29	0,44	0,78	0,90	2,07	2,50	3,61	6,24

ПАРАМЕТРЫ ДАВЛЕНИЕ-ТЕМПЕРАТУРА ОБРАТНОГО КЛАПАНА VYC179

Характеристики	Латунь			Углер. сталь			Нерж. сталь
Ру, (бар)	200 бар			250 бар			250 бар
Давление, (бар)	200	175	34	250	200	170	2 50	200	164
Максимальная температура, (°C)	120	180	200	120	300	400	120	200	400
Минимальная температура, (°C)	-60			-10			-60

ПРОПУСКНАЯ СПОСОБНОСТЬ И ДАВЛЕНИЕ ОТКРЫТИЯ ОБРАТНОГО КЛАПАНА VYC179

Направление потока		Давление открытия, (мбар)				Пропускная способность
		без пружины	с пружиной			Пропускная способность
						Kv,(м3/ч)
Ду, (мм)	8	34,10	49,60	79,10	10,90	0,68
	10	35,50	51,00	81,50	10,50	1,11
	15	34,80	51,00	80,80	11,20	2,16
	20	32,80	44,00	76,80	10,20	4,10
	25	34,60	54,10	80,40	11,20	6,20
	32	34,80	55,40	86,90	11,10	9,80
	40	35,00	55,90	82,00	11,00	12,98
	50	34,00	56,00	76,90	10,40	19,40

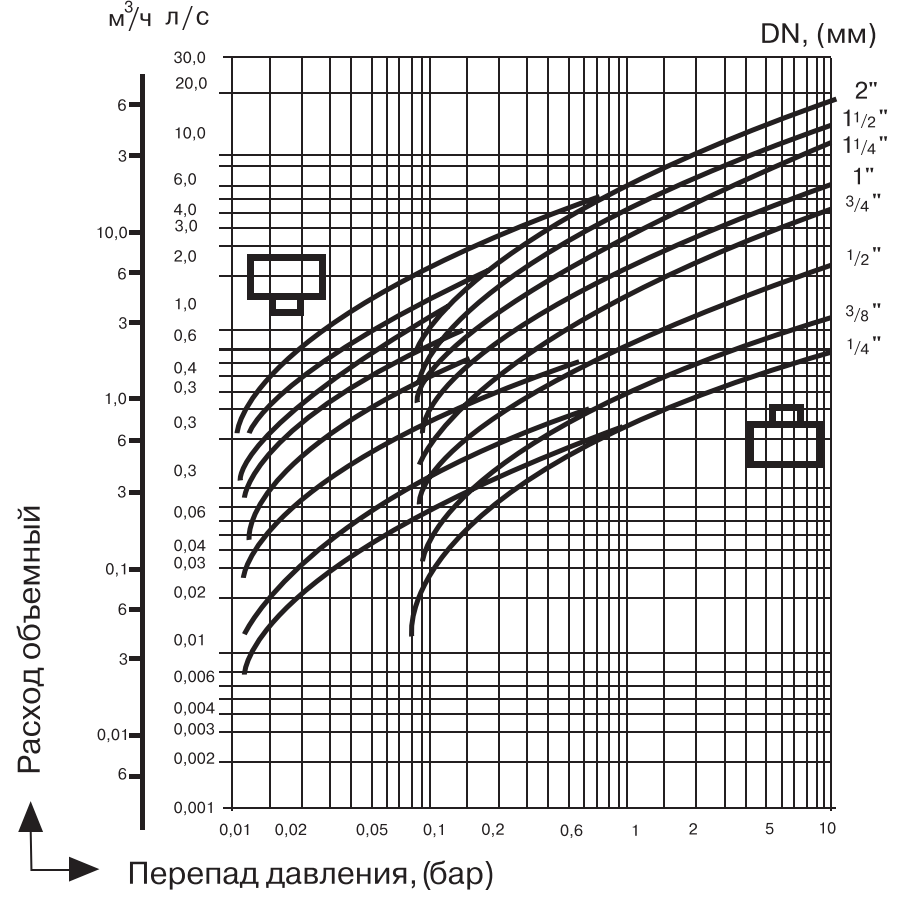

ДИАГРАММА ПЕРЕПАДА ДАВЛЕНИЯ ОБРАТНОГО КЛАПАНА VYC179
