Вентиль запорный ZETKAMA fig.237, сильфонный, под сварку, DN15-100, PN40, Тмакс.=450 °С, штурвал

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	40 бар
Рабочая температура	-40...+450С
Тип присоединения	сварное
Тип управления	штурвал

Применение

Запорные вентиля ГРАНВЕНТ KV40 применяются как запорная арматура в трубопроводах для пара, горячей и холодной воды в системах тепло- и водоснабжения, а так же на термомасле. Седельная конструкция обспечивает герметичность класса А на высоких температурах. Сильфонное уплотнение обеспечивает полную герметичность без необходимости обслуживания. Для паровых систем применение запорных вентилей более актуально, чем клиновые задвижки или шаровые краны.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Вентиль запорный Zetcama тип 237, DN 15-100 мм, PN 4 МПа, Тмакс.=450 °С

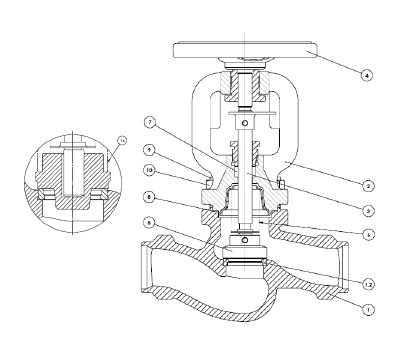

Материалы

Материал	модель 237F	модель 237I
1. Корпус	Стaль GP240GH	Нерж. стaль G-X5CrNiMo19-11-2
1,2 Кольцо клaпaнa	Нерж. стaль X20Cr13	Нерж. стaль X5CrNiMo17-12-2
2. Крышка	Стaль GP240GH	Нерж. стaль G-X5CrNiMo19-11-2
3. Шток	Нерж. стaль X20Cr13	Нерж. стaль X6CrNiMoTi17-12-2
4. Штурвал	Сталь	Сталь
5. Диск	Нерж. стaль X20Cr13	Нерж. стaль X6CrNiMoTi17-12-2
6. Сильфон	X6CrNiMoTi17-12-2
7. Уплотнение крышки	Грaфит + CrNiSt	Грaфит + CrNiSt
8. Уплотнение штока	Графит	Графит
9. Болт	24CrMo4	А4-70
10. Гайка	С35Е	А4

Маркировка клапана

Технические характеристики

Заводская модификация	01,10 - вентиль зaпорный - стaндaрт 31,40- вентиль невозврaтнозaпорный
Условный диаметр, мм	15 – 100
Условное давление, МПа	Е - 4,0
Температура, максимальная (в зависимости от материала корпуса)	I - 400 °С F - 450 °С
Среда	вода, водяной пар и другие жидкости
Присоединение	под сварку
Управление	Штурвал

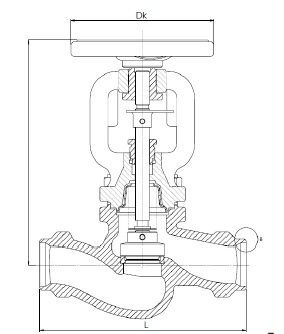

Габаритные размеры

DN, (мм)	217-F-DN-E-01	217-I-DN-E-01
	217-F-DN-E-01	217-I-DN-E-01	L	H	Dk	А	В	масса
	Код для заказа^#	Код для заказа^#	мм					кг
15	Z8.47M4.363	Z8.77M4.363	130	190	125	22	17.3	3.2	3.0
20	Z8.47M4.463	Z8.77M4.463	150	190	125	28	22.3	3.4	3.3
25	Z8.47M4.563	Z8.77M4.563	160	190	125	35	28.5	3.9	3.6
32	Z8.47M4.663	Z8.77M4.663	180	195	125	44	37.2	4.3	4.0
40	Z8.47M4.763	Z8.77M4.763	200	240	200	50	43.1	8.2	7.2
50	Z8.47M4.863	Z4.7M4.863	230	240	200	61	54	9.1	8.1
65	Z8.47M4.963	Z4.77M4.963	290	270	250	77	68.9	14.0	13.0
80	Z8.47M4.1063	Z8.77M4.1063	310	300	250	91	80.9	19.1	18.0
100	Z8.47M4.1163	Z8.77M4.1163	350	450	300	117	104.3	35.9	34.7

Примечaние: Коды для зaкaзa клaпaнов нa другие модификaции предостaвляются по зaпросу

Зависимость «Температура-Давление»

материал/ температура	сталь GP240GH+N	Нерж.сталь G-X5CrNiMo19-11-2
материал/ температура	Ру40	Ру40
-60	-	40
-20	30	40
-10	40	40
50	40	40
100	37.3	40
150	34.7	36.3
200	30.2	33.7
25	28.4	31.8
300	25.8	29.7
350	24.0	28.5
400	23.1	27.4
450	13.1	-
