| EJS-30 | EJF-10 | EJF-16 | |
|---|---|---|---|
| DN 15-50 | DN 25-1200 | DN 25-600 | |
| Давление максимальное | 1,0 МПа | DN25-600 - 1,0 МПа | 1,6 МПа |
| Температура максимальная | +110 oC | +110 oC | |
| Температура рабочая максимальная | +95 oC | +95 oC | |
| Присоединение | резьбовое | фланцевое | |
| 1. Корпус | Резина специальной композиции |
| 2. Корпус | Нейлоновый шинный корд |
| 3. Муфтовое соединение | Чугун никелированный или оцинкованный |
| 1. Корпус |
|
| 2. Корпус | Нейлоновый шинный корд |
| 3. Проволочное кольцо | Стальная проволока |
| 4. Фланец | Сталь Ст. 20 никелированная или оцинкованная |

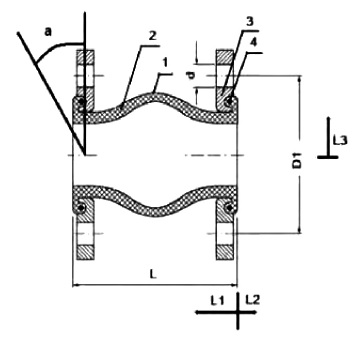

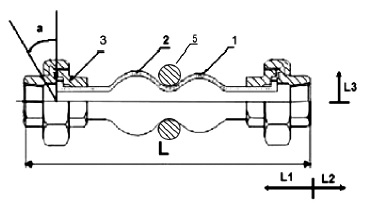

| Ду/DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Давление минимальное (абсолютное) | 0,5 бар (0.05 МПа) | |||||
| L - строительная длина, мм | 185 | 185 | 180 | 190 | 185 | 175 |
| L1 - допустимое сжатие, мм | 22 | 22 | 22 | 22 | 22 | 22 |
| L2 - допустимое растяжение, мм | 6 | 6 | 6 | 6 | 6 | 6 |
| L3 допустимое линейное смещение (сдвиг), мм | 22 | 22 | 22 | 22 | 22 | 22 |
| а - допустимое угловое смещение (изгиб) | 45o | 45o | 45o | 45o | 45o | 45o |
| Вес, кг | 0,6 | 0,8 | 1,3 | 1,6 | 2,1 | 2,8 |
| G - резьба присоединительная | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| Ду/DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Давление минимальное (абсолютное) | 0,5 бар (0, 05 МПа) | ||||||||||
| L- строительная длина, мм | 95 | 95 | 95 | 105 | 115 | 130 | 135 | 170 | 180 | 205 | 240 |
| L1- допустимое сжатие, мм | 8 | 8 | 8 | 8 | 12 | 12 | 18 | 18 | 18 | 25 | 25 |
| L2- допустимое растяжение,мм | 4 | 4 | 4 | 5 | 6 | 6 | 10 | 10 | 10 | 14 | 14 |
| L3-допустимое линейное смещение (сдвиг), мм | 8 | 8 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 22 | 22 |
| а-допустимое угловое смещение (изгиб) | 15o | ||||||||||
| D1-межосевое расстояние отверстий, мм | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 |
| d- диаметр присоединительных отверстий, мм | 16 | 18 | 22 | 22 | 22 | ||||||
| КСО-количество сквозных отверстий в 1 фланце | 4 | 8 | 12 | ||||||||
| Вес, кг | 2 | 3 | 4,5 | 5 | 6 | 7,5 | 9 | 12 | 15 | 20 | 25 |
| Ду/DN | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| Давление минимальное (абсолютное) | 0,5 бар (0,05 МПа) | ||||||||||
| L- строительная длина, мм | 260 | 265 | |||||||||
| L1- допустимое сжатие, мм | 25 | ||||||||||
| L2- допустимое растяжение,мм | 14 | 16 | |||||||||
| L3-допустимое линейное смещение (сдвиг), мм | 22 | ||||||||||
| а-допустимое угловое смещение (изгиб) | 15o | ||||||||||
| D1-межосевое расстояние отверстий, мм | 400 | 460 | 515 | 565 | 620 | 725 | 840 | 950 | 1050 | 1160 | 1380 |
| d-диаметр присоединительных отверстий, мм | 22 | 22 | 26 | 26 | 26 | 30 | 30 | 33 | 33 | 36 | 39 |
| КСО-количество сквозных отверстий в 1 фланце | 12 | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 28 | 28 | 32 |
| Вес, кг | 30 | 33 | 47 | 55 | 63 | 81 | -- | 145 | -- | 180 | -- |
| Ду/DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Давление минимальное (абсолютное) | 0,2 бар (0,02 МПа) | ||||||||||||||||
| L- строительная длина, мм | 95 | 105 | 115 | 130 | 135 | 170 | 180 | 205 | 240 | 260 | 265 | ||||||
| L1- допустимое сжатие, мм | 8 | 12 | 18 | 25 | |||||||||||||
| L2- допустимое растяжение, мм | 2 | 3 | 3 | 5 | 7 | 8 | |||||||||||
| L3-допустимое линейное смещение (сдвиг), мм | 4 | 5 | 5 | 6 | 10 | ||||||||||||
| а-допустимое угловое смещение (изгиб) | 5o | ||||||||||||||||
| D1- межосевое расстояние отверстий, мм | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| d- диаметр присоединительных отверстий, мм | 16 | 18 | 23 | 23 | 27 | 30 | 30 | 33 | 37 | ||||||||
| КСО-количество сквозных отверстий в 1 фланце | 4 | 8 | 12 | 16 | 20 | ||||||||||||
| Вес, кг | 2 | 3 | 4,5 | 5 | 6 | 7,5 | 9 | 12 | 15 | 20 | 25 | 30 | 33 | 47 | 55 | 63 | 81 |
| Ду | Ду 25 | Ду 32 | Ду 40 | Ду 50 | Ду 65 | Ду 80 | Ду 100 | Ду 125 | Ду 150 | Ду 200 | Ду 250 | Ду 300 | Ду 350 | Ду 400 | Ду 500 | Ду 600 |
| Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 | M12 ? 50 | M16 ? 55 | M16 ? 55 | M16 ? 55 | M16 ? 60 | M16 ? 60 | M16 ? 65 | M16 ? 70 | M20 ? 70 | M20 ? 75 | M20 ? 75 | M20 ? 80 | M20 ? 80 | M24 ? 90 | M24 ? 90 | M27 ? 110 |
| Рекомендуемая длина шпильки | M12?70 | M16?70 | M16?80 | M16?90 | M20?100 | M24?110 | M24?120 | M27?130 | ||||||||
| Размер гайки | M 12 | M 16 | M 20 | M 24 | M 27 | |||||||||||
| Ду | Ду 25 | Ду 32 | Ду 40 | Ду 50 | Ду 65 | Ду 80 | Ду 100 | Ду 125 | Ду 150 | Ду 200 | Ду 250 | Ду 300 | Ду 350 | Ду 400 | Ду 500 | Ду 600 |
| Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 | M12 ? 50 | M16 ? 60 | M16 ? 60 | M16 ? 65 | M16 ? 65 | M16 ? 65 | M16 ? 70 | M16 ? 70 | M20 ? 80 | M20 ? 80 | M24 ? 90 | M24 ? 90 | M24 ? 100 | M27 ? 110 | M30 ? 130 | M36 ? 140 |
| Рекомендуемая длина шпильки | M12?70 | M16?80 | M16?90 | M20?100 | M24?120 | M27?130 | M30?160 | M36?170 | ||||||||
| Размер гайки | M 12 | M 16 | M 20 | M 24 | M 27 | M 30 | M 36 | |||||||||
| Ду, (мм) | ABRA-EJS-30 | ABRA-EJF-10 Ру10 | ABRA-EJF-16 Ру16 | |||||
|---|---|---|---|---|---|---|---|---|
| Маркировка | Код для заказа# | Маркировка | Резина | NBR | Маркировка | Резина | NBR | |
| Код для заказа# | Код для заказа# | Код для заказа# | Код для заказа# | |||||
| 15 | ABRA-EJS-30-015 | X21.2E1.31 | ||||||
| 20 | ABRA-EJS-30-020 | X21.2E1.41 | ||||||
| 25 | ABRA-EJS-30-025 | X21.2E1.51 | ABRA-EJF-10-025 | X20.4E1.55 | X20.4N1.55 | ABRA-EJF-16-025 | X20.4E2.55 | X20.4N2.55 |
| 32 | ABRA-EJS-30-032 | X21.2E1.61 | ABRA-EJF-10-032 | X20.4E1.65 | X20.4N1.65 | ABRA-EJF-16-032 | X20.4E2.65 | X20.4N2.65 |
| 40 | ABRA-EJS-30-040 | X21.2E1.71 | ABRA-EJF-10-040 | X20.4E1.75 | X20.4N1.75 | ABRA-EJF-16-040 | X20.4E2.75 | X20.4N2.75 |
| 50 | ABRA-EJS-30-050 | X21.2E1.81 | ABRA-EJF-10-050 | X20.4E1.85 | X20.4N1.85 | ABRA-EJF-16-050 | X20.4E2.85 | X20.4N2.85 |
| 65 | ABRA-EJF-10-065 | X20.4E1.95 | X20.4N1.95 | ABRA-EJF-16-065 | X20.4E2.95 | X20.4N2.95 | ||
| 80 | ABRA-EJF-10-080 | X20.4E1.105 | X20.4N1.105 | ABRA-EJF-16-080 | X20.4E2.105 | X20.4N2.105 | ||
| 100 | ABRA-EJF-10-100 | X20.4E1.115 | X20.4N1.115 | ABRA-EJF-16-100 | X20.4E2.115 | X20.4N2.115 | ||
| 125 | ABRA-EJF-10-125 | X20.4E1.125 | X20.4N1.125 | ABRA-EJF-16-125 | X20.4E2.125 | X20.4N2.125 | ||
| 150 | ABRA-EJF-10-150 | X20.4E1.135 | X20.4N1.135 | ABRA-EJF-16-150 | X20.4E2.135 | X20.4N2.135 | ||
| 200 | ABRA-EJF-10-200 | X20.4E1.145 | X20.4N1.145 | ABRA-EJF-16-200 | X20.4E2.145 | X20.4N2.145 | ||
| 250 | ABRA-EJF-10-250 | X20.4E1.155 | X20.4N1.155 | ABRA-EJF-16-250 | X20.4E2.155 | X20.4N2.155 | ||
| 300 | ABRA-EJF-10-300 | X20.4E1.165 | X20.4N1.165 | ABRA-EJF-16-300 | X20.4E2.165 | X20.4N2.165 | ||
| 350 | ABRA-EJF-10-350 | X20.4E1.175 | X20.4N1.175 | ABRA-EJF-16-350 | X20.4E2.175 | X20.4N2.175 | ||
| 400 | ABRA-EJF-10-400 | X20.4E1.185 | X20.4N1.185 | ABRA-EJF-16-400 | X20.4E2.185 | X20.4N2.185 | ||
| 450 | ABRA-EJF-10-450 | X20.4E1.195 | X20.4N1.195 | ABRA-EJF-16-450 | X20.4E2.195 | X20.4N2.195 | ||
| 500 | ABRA-EJF-10-500 | X20.4E1.205 | X20.4N1.205 | ABRA-EJF-16-500 | X20.4E2.205 | X20.4N2.205 | ||
| 600 | ABRA-EJF-10-600 | X20.4E1.215 | X20.4N1.215 | ABRA-EJF-16-600 | X20.4E2.215 | X20.4N2.215 | ||
| 700 | ABRA-EJF-8-700 | X20.4E18.225 | X20.4N18.225 | |||||
| 800 | ABRA-EJF-8-800 | X20.4E18.235 | X20.4N18.235 | |||||
| 900 | ABRA-EJF-8-900 | X20.4E18.245 | X20.4N18.245 | |||||
| 1000 | ABRA-EJF-8-1000 | X20.4E18.255 | X20.4N18.255 | |||||
| 1200 | ABRA-EJF-8-1200 | X20.4E18.275 | X20.4N18.275 | |||||
При установке резиновых компенсаторов в трубопроводную систему не требуются дополнительные уплотнения в виде межфланцевых прокладок, герметичность достигается резиновым выступом виброкомпенсатора.
Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры
Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
Максимально допустимые моменты затяжки болтов для гибких вставок с до Ду 80 включительно равен 60 Н*м, а для больших Ду равен 80 Н*м.
Гибкие вставки-виброкомпенсаторы могут монтироваться в любом пространственном положении
Не допускается одновременная работа компенсатора на растяжение и сдвиг.
Не допускается работа вставки на растяжение при установке на входе насоса.
Хранение и транспортировка должны осуществляться без ударных нагрузок при температуре: -40…+65 oС.
Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
Контрольные стержни иногда нужны для недопущения запрещенных режимов работы гибких вставок, например: “Не допускается одновременная работа компенсатора на растяжение и сдвиг". Контрольные стержни сипользуются, когда неподвижные опоры (защемления) трубопроводов находятся достаточно далеко друг от друга или неизвестно где будут находиться (что актуально для производителей блочных устройств – насосных станций, тепловых пунктов, узлов учета и т.п.). Данные соображения равноприменимы к гибким вставкам всех диаметров и типов.
В комплекте контрольных стержней ABRA вместе с каждой шпилькой поставляется 2 крепежные пластины, 4 гайки, 2 металлические шайбы и 2 резиновые шайбы.
Ниже приведены (графически) основные варианты использования контрольных стержней с гибкими вставками:



1) Ограничитель удлинения.
(Если поставить гайки внутрь - получится ограничитель сжатия).

2) Ограничитель удлинения и сжатия.
Вариант 1. Редкий. Требует дополнительных гаек и шайб.

3) Ограничитель удлинения и сжатия.
Вариант 2. Распространенный. Требует нескольких дополнительных кусков трубы.
| Наименование | Код для заказа# | Ду | Ру | Кол-во шпилек | T, мм | ШЕ, мм | ШD, мм | Длина шпилек, мм |
|---|---|---|---|---|---|---|---|---|
| CR-DN025-EJF10 | X14.441.5 | 25 | 10 | 2 | 10 | 18 | 18 | M16?240 |
| CR-DN032-EJF10 | X14.441.6 | 32 | 10 | 2 | 10 | 18 | 18 | M16?240 |
| CR-DN040-EJF10 | X14.441.7 | 40 | 10 | 2 | 10 | 18 | 18 | M16?240 |
| CR-DN050-EJF10 | X14.441.8 | 50 | 10 | 2 | 10 | 18 | 18 | M16?250 |
| CR-DN065-EJF10 | X14.441.9 | 65 | 10 | 2 | 10 | 18 | 18 | M16?260 |
| CR-DN080-EJF10 | X14.441.10 | 80 | 10 | 2 | 10 | 18 | 18 | M16?280 |
| CR-DN100-EJF10 | X14.441.11 | 100 | 10 | 2 | 10 | 18 | 18 | M16?290 |
| CR-DN125-EJF10 | X14.441.12 | 125 | 10 | 2 | 10 | 18 | 18 | M16?325 |
| CR-DN150-EJF10 | X14.441.13 | 150 | 10 | 2 | 12 | 18 | 23 | M16?340 |
| CR-DN200-EJF10 | X14.441.14 | 200 | 10 | 2 | 12 | 23 | 23 | M20?370 |
| CR-DN250-EJF10 | X14.441.15 | 250 | 10 | 3 | 18 | 23 | 27 | M20?440 |
| CR-DN300-EJF10 | X14.441.16 | 300 | 10 | 3 | 18 | 23 | 27 | M20?460 |
| CR-DN350-EJF10 | X14.441.17 | 350 | 10(8) | 4 | 20 | 23 | 27 | M20?460 |
| CR-DN400-EJF10 | X14.441.18 | 400 | 10(8) | 4 | 20 | 23 | 30 | M20?470 |
| CR-DN450-EJF10 | X14.441.19 | 450 | 10(8) | 4 | 20 | 23 | 30 | M20?480 |
| CR-DN500-EJF10 | X14.441.20 | 500 | 10(8) | 4 | 20 | 23 | 33 | M20?480 |
| CR-DN600-EJF10 | X14.441.21 | 600 | 10(8) | 4 | 27 | 27 | 33 | M24?495 |
| CR-DN700-EJF10 | X14.441.22 | По запросу | ||||||
| CR-DN800-EJF10 | X14.441.23 | 800 | 10(8) | 4 | 27 | 32 | 33 | M24?600 |
| CR-DN900-EJF10 | X14.441.24 | По запросу | ||||||
| CR-DN1000-EJF10 | X14.441.25 | По запросу | ||||||
| CR-DN1200-EJF10 | X14.441.27 | По запросу | ||||||
| Наименование | Код для заказа# | Ду | Ру | Кол-во шпилек | T, мм | ШE, мм | ШD, мм | Длина шпилек, мм |
|---|---|---|---|---|---|---|---|---|
| CR-DN025-EJF16 | X14.442.5 | 25 | 16 | 2 | 16 | 20 | 16 | M18?260 |
| CR-DN032-EJF16 | X14.442.6 | 32 | 16 | 2 | 16 | 20 | 18 | M18?260 |
| CR-DN040-EJF16 | X14.442.7 | 40 | 16 | 2 | 16 | 20 | 18 | M18?260 |
| CR-DN050-EJF16 | X14.442.8 | 50 | 16 | 2 | 16 | 20 | 18 | M18?270 |
| CR-DN065-EJF16 | X14.442.9 | 65 | 16 | 2 | 16 | 20 | 18 | M18?280 |
| CR-DN080-EJF16 | X14.442.10 | 80 | 16 | 2 | 16 | 20 | 18 | M18?300 |
| CR-DN100-EJF16 | X14.442.11 | 100 | 16 | 2 | 16 | 20 | 18 | M18?320 |
| CR-DN125-EJF16 | X14.442.12 | 125 | 16 | 2 | 16 | 20 | 18 | M18?345 |
| CR-DN150-EJF16 | X14.442.13 | 150 | 16 | 2 | 16 | 20 | 23 | M18?370 |
| CR-DN200-EJF16 | X14.442.14 | 200 | 16 | 3 | 16 | 20 | 23 | M18?400 |
| CR-DN250-EJF16 | X14.442.15 | 250 | 16 | 3 | 25 | 24 | 27 | M22?470 |
| CR-DN300-EJF16 | X14.442.16 | 300 | 16 | 3 | 25 | 24 | 27 | M22?490 |
| CR-DN350-EJF16 | X14.442.17 | 350 | 16 | 4 | 30 | 30 | 27 | M22?490 |
| CR-DN400-EJF16 | X14.442.18 | 400 | 16 | 4 | 30 | 30 | 30 | M27?510 |
| CR-DN450-EJF16 | X14.442.19 | 450 | 16 | 5 | 30 | 30 | 30 | M27?530 |
| CR-DN500-EJF16 | X14.442.20 | 500 | 16 | 5 | 30 | 33 | 33 | M30?530 |
| CR-DN600-EJF16 | X14.442.21 | 600 | 16 | 5 | 30 | 33 | 37 | M33?550 |
