Задвижка клиновая АБРАДОКС ABRA A4016, с обрезиненным клином, чугунная, DN40...600, PN10/16, управление штурвал

Технические характеристики

Условный диаметр	40...600мм
Условное давление	10/16 бар
Рабочая температура	до 120°С
Тип присоединения	Фланцевое
Тип управления	Штурвал

Применение

Клиновые задвижки АБРАДОКС ABRA A40-16 применяются для трубопроводов, трaнспортирующих холодную, горячую воду и нейтрaльные среды. Конструкция зaдвижки позволяет использовaть ее в системaх кaнaлизaции. Герметичность закрытия обеспечивается обрезиненным клином, который создает надежное перекрытие потока. ВНИМАНИЕ! Закрытие задвижки на "сухую" не гарантирует герметичносе перекрытие - только при наличии рабочей среды.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X001141	Задвижка обрезиненная ABRA A4016-040 L=140 мм, тип 30вч39р (30ч39р)	40	4994.30 ₽	уточняйте
X001142	Задвижка обрезиненная ABRA A4016-050 L=150 мм, тип 30вч39р (30ч39р)	50	5143.99 ₽	уточняйте
X001143	Задвижка обрезиненная ABRA A4016-065 L=170 мм , тип 30вч39р (30ч39р)	65	6553.32 ₽	уточняйте
X001144	Задвижка обрезиненная ABRA A4016-080 L=180 мм , тип 30вч39р (30ч39р)	80	7510.75 ₽	уточняйте
X001145	Задвижка обрезиненная ABRA A4016-100 L=190 мм , тип 30вч39р (30ч39р)	100	9109.31 ₽	уточняйте
X001146	Задвижка обрезиненная ABRA A4016-125 L=200 мм , тип 30вч39р (30ч39р)	125	12597.32 ₽	уточняйте
X001147	Задвижка обрезиненная ABRA A4016-150 L=210 мм, тип 30вч39р (30ч39р)	150	16190.77 ₽	уточняйте
X001148	Задвижка обрезиненная ABRA A4016-200 L=230 мм , тип 30вч39р (30ч39р)	200	23457.69 ₽	уточняйте
X001149	Задвижка обрезиненная ABRA A4016-250 L=250 мм , тип 30вч39р (30ч39р)	250	36597.27 ₽	уточняйте
X001150	Задвижка обрезиненная ABRA A4016-300 L=270 мм , тип 30вч39р (30ч39р)	300	50545.55 ₽	уточняйте
X001151	Задвижка обрезиненная ABRA A4016-350 L=290 мм, тип 30вч39р (30ч39р)	350	81801.13 ₽	уточняйте
X001152	Задвижка обрезиненная ABRA A4016-400 L=310 мм , тип 30вч39р (30ч39р)	400	112841.12 ₽	уточняйте
X001153	Задвижка обрезиненная ABRA A4016-450 L=330 мм , тип 30вч39р (30ч39р)	450	164894.84 ₽	уточняйте
X001154	Задвижка обрезиненная ABRA A4016-500 L=350 мм , тип 30вч39р (30ч39р)	500	217129.32 ₽	уточняйте
X001155	Задвижка обрезиненная ABRA A4016-600 L=390 мм , тип 30вч39р (30ч39р)	600	304671.30 ₽	уточняйте
X001068	Задвижка обрезиненная ABRA A4010-200 L=230 мм , тип 30вч39р (30ч39р)	200	23457.69 ₽	уточняйте
X001069	Задвижка обрезиненная ABRA A4010-250 L=250 мм , тип 30вч39р (30ч39р)	250	36597.27 ₽	уточняйте
X001070	Задвижка обрезиненная ABRA A4010-300 L=270 мм , тип 30вч39р (30ч39р)	300	50545.55 ₽	уточняйте
X001071	Задвижка обрезиненная ABRA A4010-350 L=290 мм , тип 30вч39р (30ч39р)	350	81801.13 ₽	уточняйте
X001072	Задвижка обрезиненная ABRA A4010-400 L=310 мм , тип 30вч39р (30ч39р)	400	112841.12 ₽	уточняйте
X001073	Задвижка обрезиненная ABRA A4010-450 L=330 мм , тип 30вч39р (30ч39р)	450	164894.84 ₽	уточняйте
X001074	Задвижка обрезиненная ABRA A4010-500 L=350 мм , тип 30вч39р (30ч39р)	500	217129.32 ₽	уточняйте
X001075	Задвижка обрезиненная ABRA A4010-600 L=390 мм , тип 30вч39р (30ч39р)	600	304671.30 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Задвижка клиновая АБРАДОКС ABRA A4016, с обрезиненным клином, чугунная, DN40...600, PN10/16, управление - штурвал

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Клиновые задвижки АБРАДОКС ABRA A4016 применяются для трубопроводов, трaнспортирующих холодную, горячую воду и нейтрaльные среды. Конструкция зaдвижки позволяет использовaть ее в системaх кaнaлизaции. Герметичность закрытия обеспечивается обрезиненным клином, который создает надежное перекрытие потока. ВНИМАНИЕ! Закрытие задвижки на "сухую" не гарантирует герметичносе перекрытие - только при наличии рабочей среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Присоединение	DN 40...600 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+95 °С
Макс. температура (в кратковр. режиме)	+120 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Штурвал
Тип электропривода (Опция)	HELI, ГЗ-Привод, АРХИМЕД

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Наименование	Материал
Корпус, крышка, клин, штурвал	Чугун GGG50
Покрытие клина, прокладка крышки	EPDM
Ведущая гайка клина	Латунь HMn-58-2-2
Шток	Нерж. сталь ASTM420
Прижимная гайка сальника	Латунь HMn-58-2-2
Болт крепления штурвала	Нерж. сталь ASTM410
Кольцо уплотнительное	NBR
Стопорное кольцо	Латунь HMn-58-2-2
Крепежные болты крышки	Угл. сталь A-216 WCB

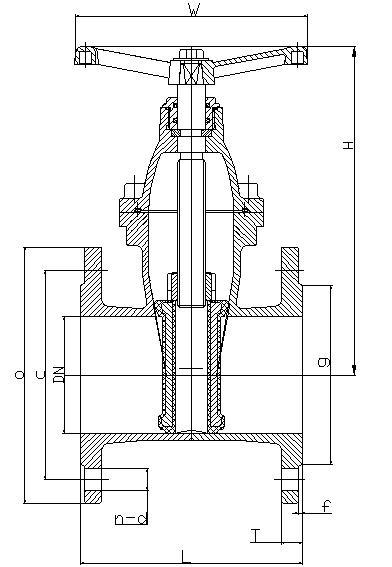

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Ду / DN задвижки:	DN40 (1 1/2")	DN50 (2")	DN65 (2 1/2 ")	DN80 (3")	DN100 (4")	DN125 (5")	DN150 (6")	DN200 (8")	DN250 (10")	DN300 (12")	DN350 (14")	DN400 (16")	DN450 (18")	DN500 (20")	DN600 (24")
Код товара	ABRA A4016- 040	ABRA A4016- 050	ABRA A4016- 065	ABRA A4016- 080	ABRA A4016- 100	ABRA A4016- 125	ABRA A4016- 150	ABRA A4016- 200	ABRA A4016- 250	ABRA A4016- 300	ABRA A4016- 350	ABRA A4016- 400	ABRA A4016- 450	ABRA A4016- 500	ABRA A4016- 600
L - строительная длина, мм	140 (F4)	150 (F4)	170 (F4)	180 (F4)	190 (F4)	200 (F4)	210 (F4)	230 (F4)	250 (F4)	270 (F4)	290 (F4)	310 (F4)	330 (F4)	350 (F4)	390 (F4)
Под заказ: L - строительная длина , мм	240(F5)	250(F5)	270(F5)	280(F5)	300(F5)	325(F5)	350(F5)	400(F5)	450(F5)	500(F5)	550(F5)	600(F5)	650(F5)	700(F5)	800(F5)
Н - строительная высота от оси трубы, мм	190	205	228	265	300	355	400	490	585	685	733	810	889	968	1128
Н1 - габаритная высота	265	288	321	365	410	480	543	660	788	915	993	1100	1209	1326	1548
О - внешний диаметр присоединительного фланца, мм	150	165	185	200	220	250	285	340	405	460	520	580	640	715	840
С - межосевое расстояние присоединительных отверстий, мм	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770
I - толщина фланцев, мм	18	19	19	19	19	19	19	20	22	24,5	26,5	28	30	31,5	36
d - диаметр присоединительных отверстий, мм	19	19	19	19	19	19	23	23	28	28	28	31	31	34	37
n - КСО - количество сквозных отверстий в 1 фланце	4	4	4	8	8	8	8	12	12	12	16	16	20	20	20
W - диаметр штурвала, мм	150	150	180	180	205	205	240	280	320	360	450	450	600	600	600
g - внешний диаметр присоединительного выступа, мм	84	99	118	132	156	184	211	266	319	370	429	480	548	609	720
f - высота присоединительного выступа, мм	3									4					5
Ду / DN задвижки:	DN40 (1 1/2")	DN50 (2")	DN65 (2 1/2 ")	DN80 (3")	DN100 (4")	DN125 (5")	DN150 (6")	DN200 (8")	DN250 (10")	DN300 (12")	DN350 (14")	DN400 (16")	DN450 (18")	DN500 (20")	DN600 (24")
Вес для F4, кг	9(F4)	10(F4)	12(F4)	16(F4)	20(F4)	30(F4)	37(F4)	55(F4)	85(F4)	124(F4)	175(F4)	245(F4)	315(F4)	380(F4)	600(F4)
Вес для F5, кг	12(F5)	13(F5)	16(F5)	21(F5)	27(F5)	35(F5)	53(F5)	67(F5)	97(F5)	145(F5)	225(F5)	305(F5)	385(F5)	460(F5)	680(F5)
Крутящий момент, Н*м	40	40	40	60	75	95	110	160	210	280	300	350	400	450	550
Кv, м3/час	130	200	390	600	1000	1800	2900	6000	10000	16000	18000	33000	39000	53000	85000

Код для заказа# (для клапанов на Ру16)

DN, (мм)	Маркировка	Код для заказа^#
40	ABRA-A40-16-040	X2.33E2.753
50	ABRA-A40-16-050	X2.33E2.853
65	ABRA-A40-16-065	X2.33E2.953
80	ABRA-A40-16-080	X2.33E2.1053
100	ABRA-A40-16-100	X2.33E2.1153
125	ABRA-A40-16-125	X2.33E2.1253
150	ABRA-A40-16-150	X2.33E2.1353
200	ABRA-A40-16-200	X2.33E2.1453
250	ABRA-A40-16-250	X2.33E2.1553
300	ABRA-A40-16-300	X2.33E2.1653
350	ABRA-A40-16-350	X2.33E2.1753
400	ABRA-A40-16-400	X2.33E2.1853
450	ABRA-A40-16-450	X2.33E2.1953
500	ABRA-A40-16-500	X2.33E2.2053
600	ABRA-A40-16-600	X2.33E2.2153
