Задвижка клиновая ABRA A4016-BS, с обрезиненным клином, чугунная, DN40...600, PN10/16, ISO фланец под привод

Технические характеристики

Условный диаметр	40...600мм
Условное давление	10/16 бар
Рабочая температура	до 120°С
Тип присоединения	Фланцевое
Тип управления	редуктор, электропривод

Применение

Клиновые задвижки ABRA A4016-BS применяются для трубопроводов, трaнспортирующих холодную, горячую воду и нейтрaльные среды. Конструкция зaдвижки позволяет использовaть ее в системaх кaнaлизaции. Герметичность закрытия обеспечивается обрезиненным клином, который создает надежное перекрытие потока. ВНИМАНИЕ! Закрытие задвижки на "сухую" не гарантирует герметичносе перекрытие - только при наличии рабочей среды. Наличие на корпусе ABRA A4016-BS ISO-фланца позволяет устанавливать редуктор или электропривод

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Задвижка клиновая ABRA A4016-BS, с обрезиненным клином, чугунная, DN40...600, PN10/16, фланцевая, ISO фланец под привод

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-BS ISO ФЛАНЕЦ ПОД ЭЛЕКТРОПРИВОД

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-BS ISO ФЛАНЕЦ ПОД ЭЛЕКТРОПРИВОД

Присоединение	DN 40...800 мм
Условное давление	PN 10/16 бар
Рабочая температура	–10…+95 °С
Макс. температура (в кратковр. режиме)	+120 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	СМАРТГИР AZ, РЕДУКТОР

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-BS ISO ФЛАНЕЦ ПОД ЭЛЕКТРОПРИВОД

Наименование	Материал
Корпус, крышка, клин	Чугун GGG50
Покрытие клина	EPDM
Ведущая гайка клина	Латунь HMn-58-2-2
Шток	Нерж. сталь ASTM420
Прижимная гайка сальника	Латунь HMn-58-2-2
Кольцо уплотнительное	NBR
Стопорное кольцо	Латунь HMn-58-2-2
Крепежные болты крышки	Угл. сталь A-216 WCB
Прокладка крышки корпуса	EPDM

КРУТЯЩИЙ МОМЕНТ ДЛЯ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-BS ISO ФЛАНЕЦ ПОД ЭЛЕКТРОПРИВОД

DN (Ду)	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600	DN700	DN800	DN900	DN1000
Крутящий момент, Нм ()	40	40	40	60	75	95	110	160	210	280	340	380	450	500	600	850	950	1150	1250
m, внешний диаметр монтажного фланца привода ISO 5210 (ISO 5211),мм	125	125	125	125	125	125	125	175	175	175	210	210	300	300	300	300	300	350	350
k, межосевое расстояние отверстий в монтажном фланце привода ISO 5210 (ISO 5211), мм GD	102	102	102	102	102	102	102	140	140	140	165	165	254	254	254	254	254	298	298
x-N1 диаметр отверстий, мм / КСО - количество сквозных отверстий	ш12x4							ш18x4			ш23(22)x4		ш19x8					ш23x8
Тип ISO 5210 (ISO 5211)	ISO-F10							ISO-F14			ISO-F16		ISO-F25					ISO-F30
d1 - диаметр штока, мм GD	16	16	16	18	18	22	22	25	25	25	40	40	40	40	40	55	55	55	55
размер шпонки, мм	5х5x30			6х6x30				8х7x40			12х8x50					16x10x65

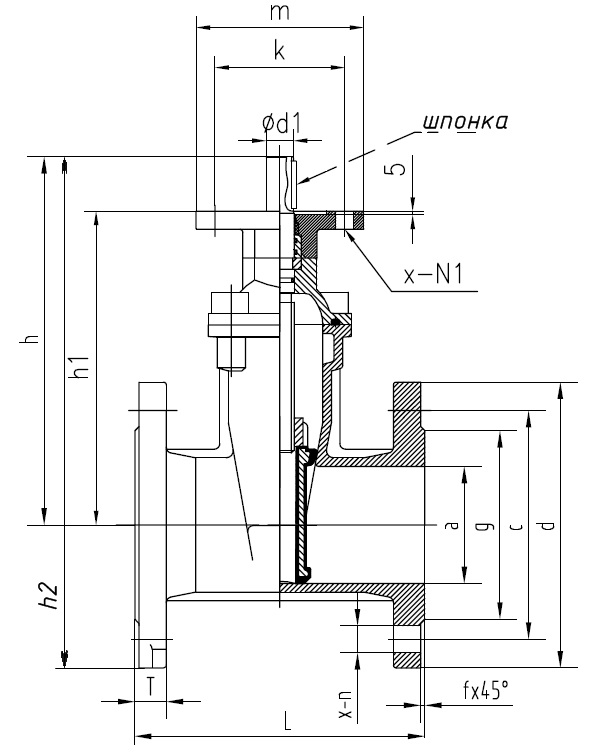

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-BS ISO ФЛАНЕЦ ПОД ЭЛЕКТРОПРИВОД

DN (Ду)	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600	DN700	DN800	DN900	DN1000
L - строительная длина GR14, мм F4	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
Под заказ: L - строительная длина GR15, мм F5	240	250	270	280	300	325	350	400	450	500	550	600	650	700	800	900	1000	1100	1200
h - строительная высота от оси трубы, мм	195	215	240	265	300	360	400	500	590	680	733	810	889	1200	1128	1345	1515	1750	1940
h1 , мм	155	175	200	225	260	320	360	450	540	630	673	750	829	1140	1068	1280	1450	1675	1865
h2 а, мм	270	298	333	365	410	485	543	670	793	910	993	1100	1209	1558	1548	1800	2028	2313	3195
d, мм	150	165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
c, мм для Ру10	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	840	950	1050	1160
c, мм для Ру16	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1160
T - толщина фланцев, мм	18	19	19	19	19	19	19	20	22	24,5	26,5	28	30	31,5	36	39,5	43	46,5	50
x-n - диаметр отверстий, мм Ру10	19x4	19x4	19x4	19x8	19x8	19x8	23x8	ш23x8	ш23x12	ш23x12	ш23x16	ш28x16	ш28x20	ш28x20	ш31x20	ш31x24	ш34x24	ш34x28	ш37x28
x-n - диаметр отверстий, мм Ру16	19x4	19x4	19x4	19x8	19x8	19x8	23x8	ш23x12	ш28x12	ш28x12	ш28x16	ш31x16	ш31x20	ш34x20	ш37x20	ш37x24	ш41x24	ш41x28	ш44x28
g, мм	84	99	118	132	156	184	211	266	319	370	429	480	548	609	720	794	901	1001	1112
f , мм	3									4					5
Вес для F4, кг	10	11	14,5	17,5	20	30	39	57	87	128	195	258	359	427	600	1020	1250	1850	2250
Вес для F5, кг	12	13	16	21	27	35	53	67	97	145	225	305	385	460	680	1120	1350	по запросу
Кv, м3/час	130	200	390	600	1 000	1 800	2 900	6 000	10 000	16 000	18 000	33 000	39000	53000	85000	117000	152000	195000	240000
