Задвижка клиновая ABRA A4016-I, с индикатором положения, для пожаротушения, DN50...600, PN10/16, управление - штурвал

Технические характеристики

Условный диаметр	40...600мм
Условное давление	10/16 бар
Рабочая температура	до 120°С
Тип присоединения	Фланцевое
Тип управления	Штурвал

Применение

Клиновые задвижки АБРАДОКС ABRA A4016-I применяются для трубопроводов систем пожаротушения и на трубопроводах, где требуется наличие визуального контроля положения задвижки. ABRA A4016-I имеют в своей конструкции визуальный индикатор положения, расположенный на штоке задвижки. При использовании на системах пожаротушения, на кожух индикатора положения устанавливаются концевые выключатели для автоматизации процесса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X001083	Задвижка с индикатором полож. ABRA A4016-i040 L=140 мм	40	7812.01 ₽	уточняйте
X001084	Задвижка с индикатором полож. ABRA A4016-i050 L=150 мм	50	8495.49 ₽	уточняйте
X001085	Задвижка с индикатором полож. ABRA A4016-i065 L=170 мм	65	10251.27 ₽	уточняйте
X001086	Задвижка с индикатором полож. ABRA A4016-i080 L=180 мм	80	11749.09 ₽	уточняйте
X001087	Задвижка с индикатором полож. ABRA A4016-i100 L=190 мм	100	14249.53 ₽	уточняйте
X001088	Задвижка с индикатором полож. ABRA A4016-i125 L=200 мм	125	19691.96 ₽	уточняйте
X001089	Задвижка с индикатором полож.ABRA A4016-i150 L=210 мм	150	22699.84 ₽	уточняйте
X001090	Задвижка с индикатором полож. ABRA A4016-i200 L=230 мм	200	35674.67 ₽	уточняйте
X001091	Задвижка с индикатором полож. ABRA A4016-i250 L=250 мм	250	54067.45 ₽	уточняйте
X001092	Задвижка с индикатором полож. ABRA A4016-i300 L=270 мм	300	83494.76 ₽	уточняйте
X001080	Задвижка с индикатором полож. ABRA A4010-i200 L=230 мм	200	35674.67 ₽	уточняйте
X001081	Задвижка с индикатором полож. ABRA A4010-i250 L=250 мм	250	54067.45 ₽	уточняйте
X001082	Задвижка с индикатором полож. ABRA A4010-i300 L=270 мм	300	83494.76 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Задвижка клиновая ABRA A4016-I, с индикатором положения, для пожаротушения, DN50...600, PN10/16, фланцевая, управление - штурвал

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-I

Задвижка ABRA-A4010(16)-i разработана и изготовлена в полном соответствии с нормами пожарной безопасности - клиновая задвижка ABRA-A40XX-i удовлетворяет требованиям, п.п.4.8 нормативного документа "Установки пожаротушения и сигнализации. Нормы и правила проектирования" (НПБ 88-2001 ), в котором оговорено, что: "Тип запорной арматуры (задвижки), используемой в установках пожаротушения, должен обеспечивать визуальный контроль её состояния (положение "закрыто", положение "открыто")".

Клиновая задвижка типа ABRA-A4010(16)-i соответствуют нормам, установленным в пункте 23.3.9 НПБ 83-99 "Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний" : "При осмотре задвижек, затворов, кранов должна быть обеспечена возможность визуального контроля состояния данного запорного устройства: в открытом или закрытом положении. Задвижки, затворы, краны должны быть снабжены указателями (стрелками) и/или надписями: "Открыто" - "Закрыто"".

Согласно определению - Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратнопоступательно перпендикулярно направлению потока рабочей среды

Преимущества:

Задвижка клиновая с обрезиненным клином допускает возможность протока среды в любом направлении.
Конструкция клиновой задвижки обеспечивает при необходимости полную разборку конструкции

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-I

Присоединение	DN 50...600 мм
Условное давление	PN 10/16 бар
Рабочая температура	–10…+95 °С
Макс. температура (в кратковр. режиме)	+120 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Визуальный индикатор положения	есть
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Штурвал
Тип электропривода (Опция)	СМАРТГИР (версия A4016-I-BS)
Концевые выключатели (Опция)	Omron D4N-8131 или C4N-8131 , взрвозащищенные 1220/20

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-I

Наименование	Материал
1	Корпус	Чугун DIN GGG50 = QT450-10 соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь
2	Клин (запорный диск) / Покрытие клина (запорного диска)	Чугун DIN GGG50 (описан выше в таблице) / EPDM (Этиленпропиленовый вулканизированный каучук = резина) подробнее о резинах и пластиках здесь
3	Ведущая гайка клина	Латунь HMn-58-2-2 примерно как ЛМц58-2 подробнее про латуни здесь
4	Шток	Нержавеющая сталь 2Cr13 = ГОСТ 20X13 = ASTM 420 подробнее про нержавеющие стали здесь
5	Прокладка крышки корпуса	EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше в таблице
6	Крышка	Чугун DIN GGG50 (описан выше в таблице)
7	Прижимная гайка сальника	Латунь HMn-58-2-2 примерно как ЛМц58-2 (описана выше в таблице)
8	Кольцо уплотнительное круглого сечения	NBR (Бутадиеннитрильный вулканизированный каучук = резина) - подробнее про типы каучуков
9	Стопорное кольцо	Латунь HMn-58-2-2 примерно как ЛМц58-2 - описана выше в таблице
10	Пыльник	NBR (Бутадиеннитрильный вулканизированный каучук = резина) - описан выше в таблице
11	Крышка крышки	Чугун DIN GGG50 (описан выше в таблице)
12	Шурвал	Чугун DIN GGG50 (описан выше в таблице)
13	Пластина	Алюминиевый сплав подробнее про алюминий
14	Индикатор положения	Латунь никелированная HMn-58-2-2 примерно как ЛМц58-2 (описана выше в таблице)

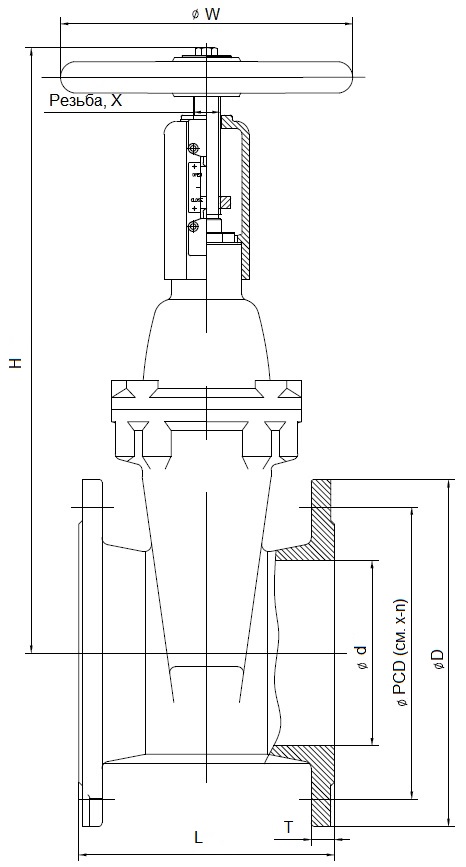

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016-I

DN (Ду)	DN40 (1 1/2")	DN50 (2")	DN65 (2 1/2 ")	DN80 (3")	DN100 (4")	DN125 (5")	DN150 (6")	DN200 (8")	DN250 (10")	DN300 (12")	DN350 (14")	DN400 (16")	DN450 (18")	DN500 (20")	DN600 (24")
Код товара	ABRA A40 10(16) -i040	ABRA A40 10(16) -i050	ABRA A40 10(16) -i065	ABRA A40 10(16) -i080	ABRA A40 10(16) -i100	ABRA A40 10(16) -i125	ABRA A40 10(16) -i150	ABRA A40 10(16) -i200	ABRA A40 10(16) -i250	ABRA A40 10(16) -i300	ABRA A40 10(16) -i350	ABRA A40 10(16) -i400	ABRA A40 10(16) -i450	ABRA A40 10(16) -i500	ABRA A40 10(16) -i600
L - строительная длина GR14, мм	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390
H - строительная высота от оси трубы, мм	-	300	325	355	390	458	498	605	700	790	-	-	-	-	-
W - внешний диаметр штурвала (маховика) задвижки, мм	150	150	150	180	205	205	240	280	320	360	-	-	-	-	-
D - внешний диаметр присоединительного фланца, мм	150	165	185	200	220	250	285	340	405	460	-	-	-	-	-
PCD - межосевое расстояние присоединительных отверстий, мм для Ру10	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725
PCD - межосевое расстояние присоединительных отверстий, мм для Ру16	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770
T - толщина фланцев, мм	18	19	19	19	19	19	19	20	22	24,5	-	-	-	-	-
x-n - диаметр отверстий, мм + КСО - количество сквозных отверстий фланца для Ру10	ш19x4	ш19x4	ш19x4	ш19x8	ш19x8	ш19x8	ш23x8	ш23x8	ш23x12	ш23x12	ш23x16	ш28x16	ш28x20	ш28x20	ш31x20
x-n- межосевое расстояние присоединительных отверстий, мм для Ру10	ш19x4	ш19x4	ш19x4	ш19x8	ш19x8	ш19x8	ш23x8	ш23x12	ш28x12	ш28x12	ш28x16	ш31x16	ш31x20	ш34x20	ш37x20
g - внешний диаметр присоединительного выступа, мм	84	102	118	132	156	184	211	266	319	370	429	480	548	609	720
Х- резьба, Mx-LH !левая резьба!	-	M16x2-LH		M18x2-LH		M22x1,5-LH		M24x1,5-LH	M28x1,5-LH	34х1,5-LH-	-	-	-	-	-
f - высота присоединительного выступа, мм	3								4	-	-	-	-	-	-
Вес, кг	10	11	14,5	17,5	22,5	30	39	59	87	130	185	245	359	540	780
Кv, м3/час	130	200	390	600	1 000	1 800	2 900	6 000	10 000	16 000	18 000	33 000	39000	53000	85000
