Обратный клапан шаровой D022-NBR, ABRA (Китай)

DN 40–500 мм, PN 1,6 МПа, Тмакс. 70oС, резьба/резьба

Описание:

Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды.

Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости.

Технические характеристики

Условный диаметр, мм 40 - 500
Максимальное давление, МПа 1,6
Минимальное давление открытия, МПа 0,05
Максимально допустимая температура +70 oC
Герметичное закрытие при давлении, МПа 0,05...0,08
Присоединение фланцевое
Установка горизонтальная вертикальная*

* направление потока снизу вверх

Спецификация:

Наименование Материал
1 Корпус Чугун GGG50
2 Шар Алюминиевый сплав + NBR
3 Крышка корпуса Чугун GGG50
4 Прокладка крышки корпуса NBR

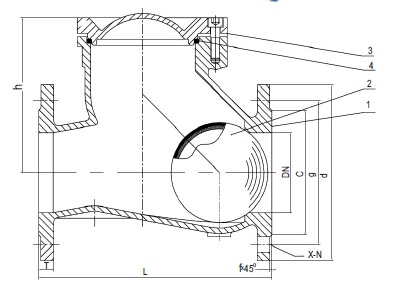

Габаритные размеры, мм.

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L 180 200 240 260 300 350 400 500 600 700 800 900 1000 1100
~ h 98 110 125 155 200 220 260 320 360 430 610 705 -- --
H 173 193 218 255 310 345 403 490 563 660 870 995 -- --
? a 40 50 65 80 100 125 150 200 250 300 350 400 450 500
? c 84 99 118 132 156 184 211 266 319 370 429 480 532 610
? g , мм Ру 1,0 110 125 145 160 180 210 240 295 350 400 460 515 --- ---
Ру 1,6 355 410 470 525 585 650
X-? N Ру 1,0 4/Ш19 8/Ш19 8/Ш23 12/Ш23 12/Ш23 16/Ш23 16/Ш28 --- ---
Ру 1,6 12/Ш23 12/Ш27 12/Ш27 16/Ш27 16/Ш30 20/Ш31 20/Ш33
? d 150 165 185 200 220 250 285 340 405 460 520 580 640 715
T 19 20 22 24,5 26,5 28,5 30 32
Масса кг. 9,5 10 13 17 27 36,5 54 103 195 241 321 401 531 701

Код для заказа#

Ду Маркировка Код для заказа#
40 ABRA-D-022-NBR-040 X15.36N2.75
50 ABRA-D-022-NBR-050 X15.36N2.85
65 ABRA-D-022-NBR-065 X15.36N2.95
80 ABRA-D-022-NBR-080 X15.36N2.105
100 ABRA-D-022-NBR-100 X15.36N2.115
125 ABRA-D-022-NBR-125 X15.36N2.125
150 ABRA-D-022-NBR-150 X15.36N2.135
200 ABRA-D-022-NBR-200 X15.36N2.145
250 ABRA-D-022-NBR-250 X15.36N2.155
300 ABRA-D-022-NBR-300 X15.36N2.165
350 ABRA-D-022-NBR-350 X15.36N2.175
400 ABRA-D-022-NBR-400 X15.36N2.185
450 ABRA-D-022-NBR-450 X15.36N2.195
500 ABRA-D-022-NBR-500 X15.36N2.205

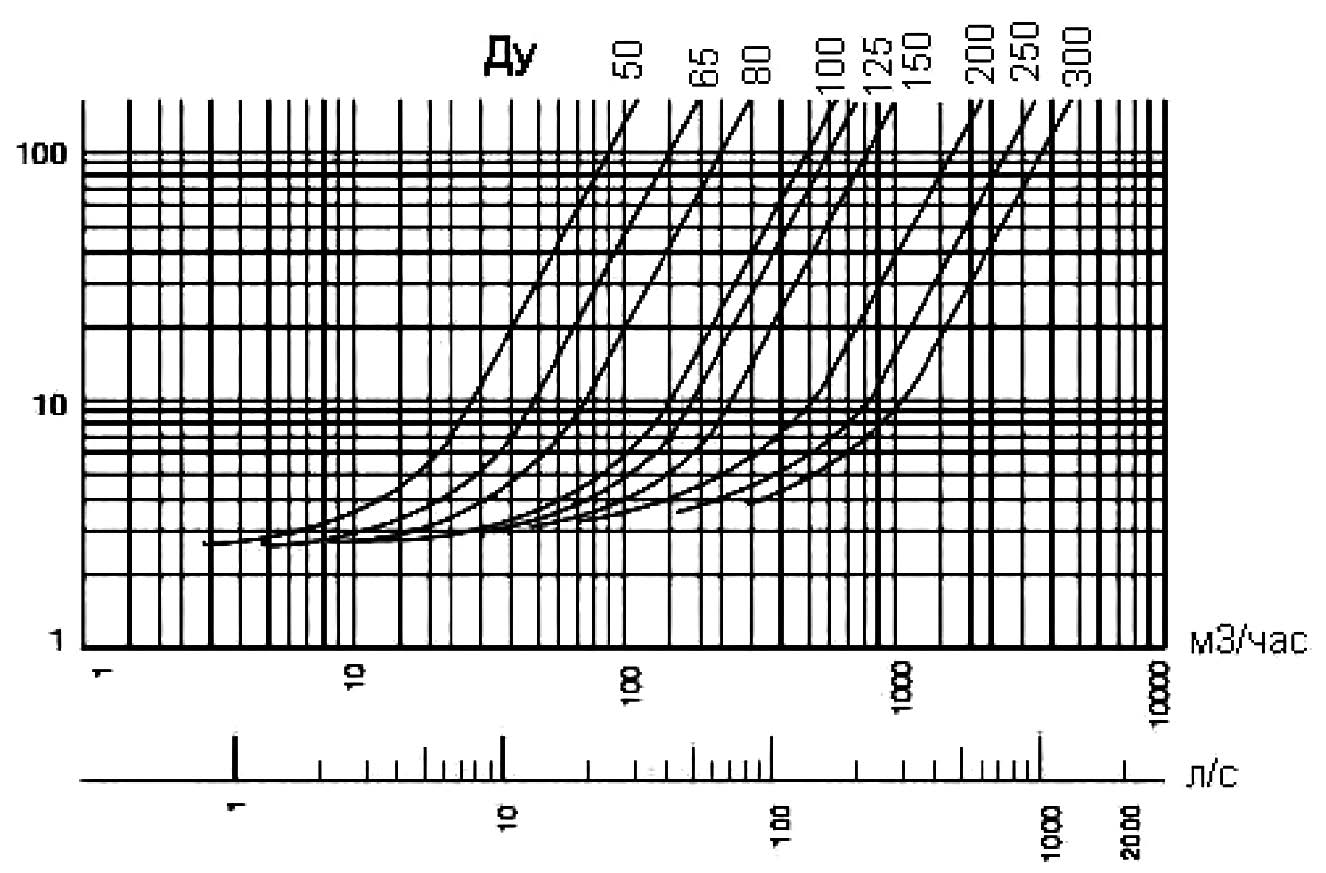

Перепад давления
