Обратный клапан ABRA D022-S, шаровой, чугунный, DN25...80, PN16, внутренняя резьба

Технические характеристики

Условный диаметр	25...80 мм
Условное давление	16 бар
Рабочая температура	0...80 °С
Тип присоединения	Резьбовой
Тип запорного элемента	Шаровой

Применение

Обратные клапана ABRA D022-S предназначены для зaщиты трубопроводa от обрaтного потокa рaбочей среды. Применяется для кaнaлизaционных систем, трубопроводов, трaнспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости (рН 4–8). Класс герметичности - А по ГОСТ 9544-2015

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X034001	Обратный клапан шаровой резьбовой ABRA-D-022S-NBR-025	25	3341.05 ₽	уточняйте
X034002	Обратный клапан шаровой резьбовой ABRA-D-022S-NBR-032	32	3341.05 ₽	уточняйте
X034003	Обратный клапан шаровой резьбовой ABRA-D-022S-NBR-040	40	4944.64 ₽	уточняйте
X034004	Обратный клапан шаровой резьбовой ABRA-D-022S-NBR-050	50	5885.85 ₽	уточняйте
X034005	Обратный клапан шаровой резьбовой ABRA-D-022S-NBR-065	65	8238.38 ₽	уточняйте
X034006	Обратный клапан шаровой резьбовой ABRA-D-022S-NBR-080	80	10641.24 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан ABRA D022-S, шаровой, чугунный, DN25...80, PN16, внутренняя резьба

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ШАРОВОГО ABRA D022-S

Обратные клапаны шаровые ABRA-D-022S-NBR используются для защиты трубопроводов от обратного потока рабочей среды. Предназначаются для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости . Рабочим элементом клапана выступает шар с покрытием из NBR, которые надежно перекрывает поток благодаря собственному весу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ШАРОВОГО ABRA D022-S

Присоединение	DN 25...80 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+75 °С
Тип обратного клапана	Шаровой
Класс герметичности по ГОСТ 9544-2015	А
Присоединение к трубопроводу	Внутренняя резьба

УСТАНОВКА ОБРАТНОГО КЛАПАНА ШАРОВОГО ABRA D022-S

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже требуется соблюдать направление потока среды - оно должно совпадать с стрелкой на корпусе. Поток среды должен быть направлен на шар клапана, как показано стрелкой. При установке в вертикальном положении направление потока снизу вверх.

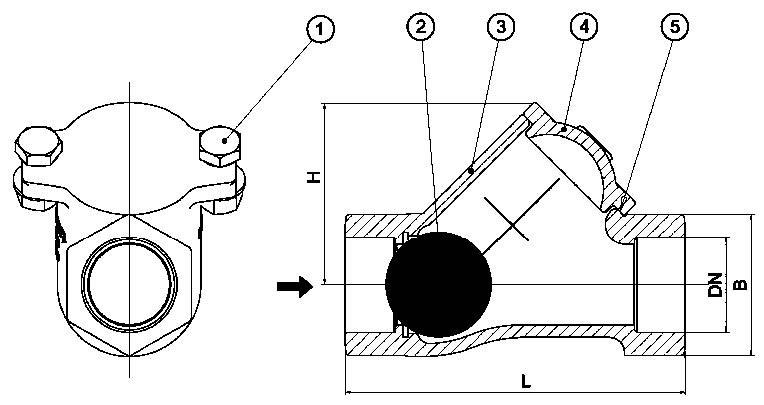

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ШАРОВОГО ABRA D022-S

	Наименование	Материал	Схема
1	Болт крепежный	Нержавеющая сталь
2	Корпус	Чугун DIN GGG50
3	Шар	Сталь + NBR
4	Крышка корпуса	Чугун DIN GGG50
5	Прокладка крышки корпуса	NBR

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ШАРОВОГО ABRA D022-S

Ду	25	32	40	50	65	80
L, мм	120	135	145	175	200	248
H, мм	64	72	85	100	125	108
Масса кг.	1,8	2,3	3,1	4,6	8,0	10,0

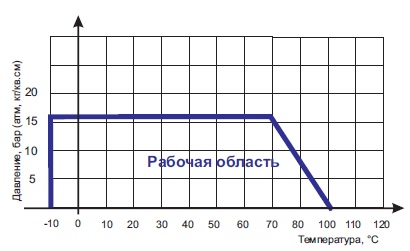

Диаграмма Давление / Температура

Разрешенные и запрещенные положения в установке обратного клапана шарового фланцевого ABRA-D-022-NBR

Диаграмма определяет рабочую область для клапанов обратных в координатах Давление (в барах приборного) / Температура (o C).
