Обратный клапан шаровой ABRA-D022S-NBR, ABRA (Китай)

DN 25–80 мм, PN 1,6 МПа, Тмакс. 70oС, резьба/резьба

Рабочие среды и применения:

Обратные клапаны шаровые ABRA-D-022S-NBR используются для защиты трубопроводов от обратного потока рабочей среды. Предназначаются для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости .

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011

Технические характеристики

Условный диаметр, мм 25 - 80
Максимальное давление, МПа 1,6
Минимальное давление открытия, МПа 0,05
Максимально допустимая температура +70 oC
Герметичное закрытие при давлении, МПа 0,05...0,08
Присоединение резьбовое

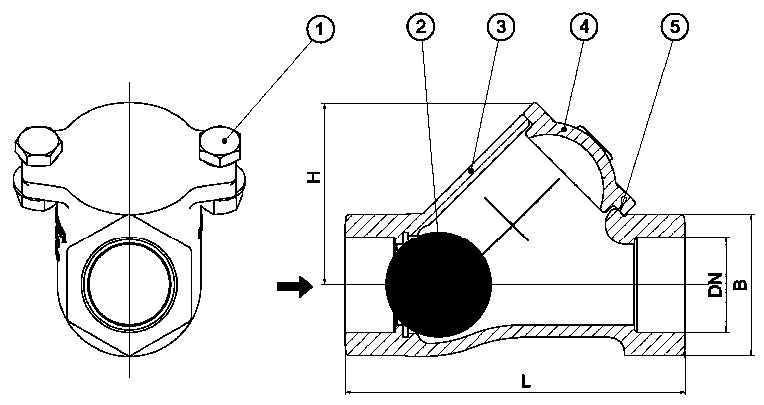

Спецификация:

Наименование Материал
1 Болт крепежный Нержавеющая сталь
2 Корпус Чугун DIN GGG50
3 Шар Сталь + NBR
4 Крышка корпуса Чугун DIN GGG50
5 Прокладка крышки корпуса NBR

Габаритные размеры, мм.

Ду 25 32 40 50 65 80
L, мм 120 135 145 175 200 248
H, мм 64 72 85 100 125 108
Масса кг. 1,8 2,3 3,1 4,6 8,0 10,0

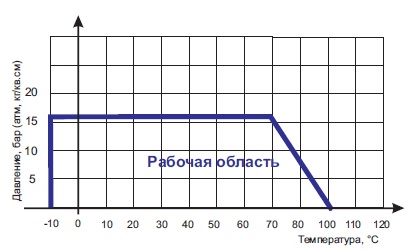

Диаграмма Давление / Температура

Диаграмма определяет рабочую область для клапанов обратных в координатах Давление (в барах приборного) / Температура (o C).

Установка

Клапан обратный шаровой фланцевый принципиальная схема.

Стрелка указывает направление потока. Допустимая пространственная ориентация.

Клапан обратный шаровой фланцевый принципиальная схема.

Стрелка указывает направление потока. Допустимая пространственная ориентация.

Код для заказа#

DN, (мм) Маркировка Код для заказа#
25 ABRA-D-022S-NBR-025 X16.24N2.51
32 ABRA-D-022S-NBR-032 X16.24N2.61
40 ABRA-D-022S-NBR-040 X16.24N2.71
50 ABRA-D-022S-NBR-050 X16.24N2.81
65 ABRA-D-022S-NBR-065 X16.24N2.91
80 ABRA-D-022S-NBR-080 X16.24N2.101
