Обратный клапан из нержавеющей стали D71, ABRA (Китай)

DN 15-300 мм, PN 2,5 МПа, Тмакс.-60...+200 oС, межфланцевое присоединение

Применение

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, спирты, антифризы в т.ч. водногликолевые, слабоагрессивные среды, светлые и темные нефтепродукты.

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011

Технические характеристики

Условный диаметр, мм 15 - 300
Условное давление, МПа 2,5
Рабочая температура, oС -60...+200
Присоединение межфланцевое
Уплотнение металл / металл
Давление открытия, МПа 0,03-0,05

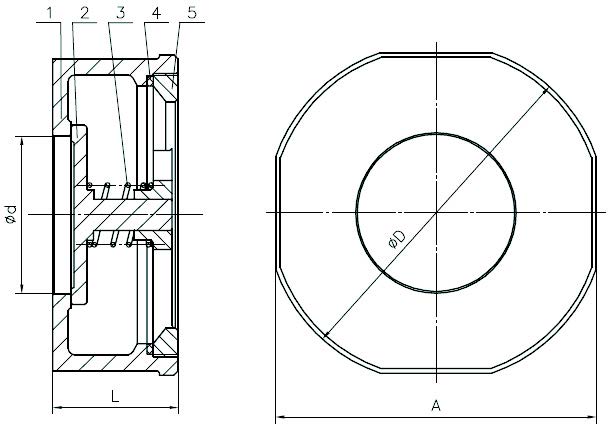

Спецификация:

Наименование Материал
1 Корпус Нержавеющая сталь CF8M
2 Диск Нержавеющая сталь AISI 316
3 Пружина Нержавеющая сталь AISI 316
4 Прокладка PTFE
5 Корпус Нержавеющая сталь AISI 316

Габаритные размеры, мм.

Ду / DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L,мм 27,5 28 28 30 36 40 49 57 68,5 78,5 95 108 132 150
A, мм 46 56 65 74 84 102 121 131 156 ---- ----
?D, мм 51 61 70 79 88 108 125 135 161 191 221 264 320 380
?d, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Вес, кг. 0,25 0,38 0,5 0,7 1,2 1,9 2,5 3,2 4,1 10 14,5 21,5 35 45
Kvs, м3/ч 2,5 5,0 8,0 21,0 32,0 45,0 67,0 109,0 162,0 223,0 373,0 550,0 900,0 1350,0

Код для заказа#

Ду Маркировка Код для заказа#
15 ABRA-D71- H71W-25-015 X19.77M3.34
20 ABRA-D71- H71W-25-020 X19.77M3.44
25 ABRA-D71- H71W-25-025 X19.77M3.54
32 ABRA-D71- H71W-25-032 X19.77M3.64
40 ABRA-D71- H71W-25-040 X19.77M3.74
50 ABRA-D71- H71W-25-050 X19.77M3.84
65 ABRA-D71- H71W-25-065 X19.77M3.94
80 ABRA-D71- H71W-25-080 X19.77M3.104
100 ABRA-D71- H71W-25-100 X19.77M3.114
125 ABRA-D71- H71W-25-125 X19.77M3.124
150 ABRA-D71- H71W-25-150 X19.77M3.134
200 ABRA-D71- H71W-25-200 X19.77M3.144
250 ABRA-D71- H71W-25-250 X19.77M3.154
300 ABRA-D71- H71W-25-300 X19.77M3.164

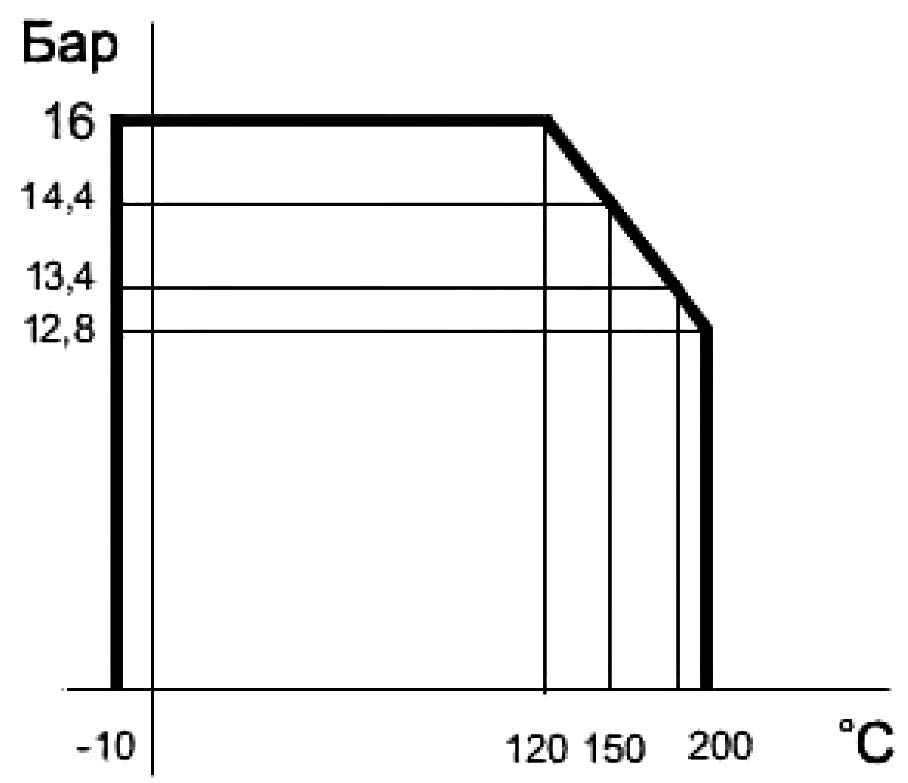

Диаграмма Давление / Температура
