Гибкие вставки тип EJS и EJF, ABRA (Китай)
DN 15-1200 мм, PN 0,8/1,0/1,6 МПа Тмакс. 110oС, резьба/резьба, фланец/фланец
Основные назначения и области применения:
- снижение шума
- снижение вибрации
- поглощение части энергии гидравлических ударов
- компенсация продольных смещений трубопроводов
- компенсация поперечных смещений (сдвигов)
- компенсация изгибов трубопроводов
- гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии
- компенсация тепловых удлинений (сокращений) трубопроводов
- компенсация несоответствия осей трубопроводов при монтаже
Вставки гибкие (резиновые компенсаторы) устанавливаются за и перед:
- насосами
- вентиляторами и вентиляционными установками
- компрессорами
- мешалками
- другими устройствами создающими вибрацию или шум в системе
Технические характеристики
| |
EJS-30 |
EJF-10 |
EJF-16 |
| DN 15-50 |
DN 25-1200 |
DN 25-600 |
| Давление максимальное |
1,0 МПа |
DN25-600 - 1,0 МПа |
1,6 МПа |
| Температура максимальная |
+110 oC |
+110 oC |
| Температура рабочая максимальная |
+95 oC |
+95 oC |
| Присоединение |
резьбовое |
фланцевое |

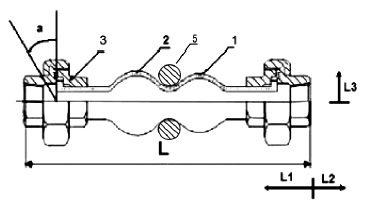

Спецификация EJS
| 1. Корпус |
Резина специальной композиции |
| 2. Корпус |
Нейлоновый шинный корд |
| 3. Муфтовое соединение |
Чугун никелированный или оцинкованный |

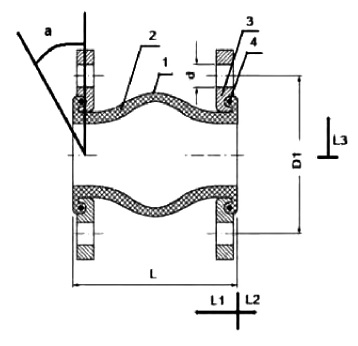

Спецификация EJF
| 1. Корпус |
- Резина специальной композиции
- NBR - маслобензостойки
|
| 2. Корпус |
Нейлоновый шинный корд |
| 3. Проволочное кольцо |
Стальная проволока |
| 4. Фланец |
Сталь Ст. 20 никелированная или оцинкованная |
Габаритные размеры гибкая вставка ABRA-EJS-30
| Ду/DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Давление минимальное (абсолютное) |
0,5 бар (0.05 МПа) |
| L - строительная длина, мм |
185 |
185 |
180 |
190 |
185 |
175 |
| L1 - допустимое сжатие, мм |
22 |
22 |
22 |
22 |
22 |
22 |
| L2 - допустимое растяжение, мм |
6 |
6 |
6 |
6 |
6 |
6 |
| L3 допустимое линейное смещение (сдвиг), мм |
22 |
22 |
22 |
22 |
22 |
22 |
| а - допустимое угловое смещение (изгиб) |
45o |
45o |
45o |
45o |
45o |
45o |
| Вес, кг |
0,6 |
0,8 |
1,3 |
1,6 |
2,1 |
2,8 |
| G - резьба присоединительная |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
Габаритные размеры гибкая вставка ABRA-EJF-10 Ру1,0 МПа
| Ду/DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| Давление минимальное (абсолютное) |
0,5 бар (0, 05 МПа) |
| L- строительная длина, мм |
95 |
95 |
95 |
105 |
115 |
130 |
135 |
170 |
180 |
205 |
240 |
| L1- допустимое сжатие, мм |
8 |
8 |
8 |
8 |
12 |
12 |
18 |
18 |
18 |
25 |
25 |
| L2- допустимое растяжение,мм |
4 |
4 |
4 |
5 |
6 |
6 |
10 |
10 |
10 |
14 |
14 |
| L3-допустимое линейное смещение (сдвиг), мм |
8 |
8 |
8 |
8 |
10 |
10 |
12 |
12 |
12 |
22 |
22 |
| а-допустимое угловое смещение (изгиб) |
15o |
| D1-межосевое расстояние отверстий, мм |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
350 |
| d- диаметр присоединительных отверстий, мм |
16 |
18 |
22 |
22 |
22 |
| КСО-количество сквозных отверстий в 1 фланце |
4 |
8 |
12 |
| Вес, кг |
2 |
3 |
4,5 |
5 |
6 |
7,5 |
9 |
12 |
15 |
20 |
25 |
| Ду/DN |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
| Давление минимальное (абсолютное) |
0,5 бар (0,05 МПа) |
| L- строительная длина, мм |
260 |
265 |
| L1- допустимое сжатие, мм |
25 |
| L2- допустимое растяжение,мм |
14 |
16 |
| L3-допустимое линейное смещение (сдвиг), мм |
22 |
| а-допустимое угловое смещение (изгиб) |
15o |
| D1-межосевое расстояние отверстий, мм |
400 |
460 |
515 |
565 |
620 |
725 |
840 |
950 |
1050 |
1160 |
1380 |
| d-диаметр присоединительных отверстий, мм |
22 |
22 |
26 |
26 |
26 |
30 |
30 |
33 |
33 |
36 |
39 |
| КСО-количество сквозных отверстий в 1 фланце |
12 |
16 |
16 |
20 |
20 |
20 |
24 |
24 |
28 |
28 |
32 |
| Вес, кг |
30 |
33 |
47 |
55 |
63 |
81 |
-- |
145 |
-- |
180 |
-- |
Габаритные размеры, гибкая вставка ABRA-EJF-16 Ру1,6МПа
| Ду/DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| Давление минимальное (абсолютное) |
0,2 бар (0,02 МПа) |
| L- строительная длина, мм |
95 |
105 |
115 |
130 |
135 |
170 |
180 |
205 |
240 |
260 |
265 |
| L1- допустимое сжатие, мм |
8 |
12 |
18 |
25 |
| L2- допустимое растяжение, мм |
2 |
3 |
3 |
|
5 |
|
7 |
8 |
| L3-допустимое линейное смещение (сдвиг), мм |
4 |
5 |
5 |
6 |
10 |
| а-допустимое угловое смещение (изгиб) |
5o |
| D1- межосевое расстояние отверстий, мм |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
| d- диаметр присоединительных отверстий, мм |
16 |
18 |
23 |
23 |
27 |
30 |
30 |
33 |
37 |
| КСО-количество сквозных отверстий в 1 фланце |
4 |
8 |
|
|
12 |
16 |
20 |
| Вес, кг |
2 |
3 |
4,5 |
5 |
6 |
7,5 |
9 |
12 |
15 |
20 |
25 |
30 |
33 |
47 |
55 |
63 |
81 |
Размер крепежа для гибких вставок ABRA-EJF-10 фланцевых
| Ду |
Ду 25 |
Ду 32 |
Ду 40 |
Ду 50 |
Ду 65 |
Ду 80 |
Ду 100 |
Ду 125 |
Ду 150 |
Ду 200 |
Ду 250 |
Ду 300 |
Ду 350 |
Ду 400 |
Ду 500 |
Ду 600 |
| Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 |
M12 ? 50 |
M16 ? 55 |
M16 ? 55 |
M16 ? 55 |
M16 ? 60 |
M16 ? 60 |
M16 ? 65 |
M16 ? 70 |
M20 ? 70 |
M20 ? 75 |
M20 ? 75 |
M20 ? 80 |
M20 ? 80 |
M24 ? 90 |
M24 ? 90 |
M27 ? 110 |
| Рекомендуемая длина шпильки |
M12?70 |
M16?70 |
M16?80 |
M16?90 |
M20?100 |
M24?110 |
M24?120 |
M27?130 |
| Размер гайки |
M 12 |
M 16 |
M 20 |
M 24 |
M 27 |
Размер крепежа для гибких вставок ABRA-EJF-16 фланцевых
| Ду |
Ду 25 |
Ду 32 |
Ду 40 |
Ду 50 |
Ду 65 |
Ду 80 |
Ду 100 |
Ду 125 |
Ду 150 |
Ду 200 |
Ду 250 |
Ду 300 |
Ду 350 |
Ду 400 |
Ду 500 |
Ду 600 |
| Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 |
M12 ? 50 |
M16 ? 60 |
M16 ? 60 |
M16 ? 65 |
M16 ? 65 |
M16 ? 65 |
M16 ? 70 |
M16 ? 70 |
M20 ? 80 |
M20 ? 80 |
M24 ? 90 |
M24 ? 90 |
M24 ? 100 |
M27 ? 110 |
M30 ? 130 |
M36 ? 140 |
| Рекомендуемая длина шпильки |
M12?70 |
M16?80 |
M16?90 |
M20?100 |
M24?120 |
M27?130 |
M30?160 |
M36?170 |
| Размер гайки |
M 12 |
M 16 |
M 20 |
M 24 |
M 27 |
M 30 |
M 36 |
Код для заказа#
| Ду, (мм) |
ABRA-EJS-30 |
ABRA-EJF-10 Ру10 |
ABRA-EJF-16 Ру16 |
| Маркировка |
Код для заказа# |
Маркировка |
Резина |
NBR |
Маркировка |
Резина |
NBR |
| Код для заказа# |
Код для заказа# |
Код для заказа# |
Код для заказа# |
| 15 |
ABRA-EJS-30-015 |
X21.2E1.31 |
|
|
|
|
|
|
| 20 |
ABRA-EJS-30-020 |
X21.2E1.41 |
|
|
|
|
|
|
| 25 |
ABRA-EJS-30-025 |
X21.2E1.51 |
ABRA-EJF-10-025 |
X20.4E1.55 |
X20.4N1.55 |
ABRA-EJF-16-025 |
X20.4E2.55 |
X20.4N2.55 |
| 32 |
ABRA-EJS-30-032 |
X21.2E1.61 |
ABRA-EJF-10-032 |
X20.4E1.65 |
X20.4N1.65 |
ABRA-EJF-16-032 |
X20.4E2.65 |
X20.4N2.65 |
| 40 |
ABRA-EJS-30-040 |
X21.2E1.71 |
ABRA-EJF-10-040 |
X20.4E1.75 |
X20.4N1.75 |
ABRA-EJF-16-040 |
X20.4E2.75 |
X20.4N2.75 |
| 50 |
ABRA-EJS-30-050 |
X21.2E1.81 |
ABRA-EJF-10-050 |
X20.4E1.85 |
X20.4N1.85 |
ABRA-EJF-16-050 |
X20.4E2.85 |
X20.4N2.85 |
| 65 |
|
|
ABRA-EJF-10-065 |
X20.4E1.95 |
X20.4N1.95 |
ABRA-EJF-16-065 |
X20.4E2.95 |
X20.4N2.95 |
| 80 |
|
|
ABRA-EJF-10-080 |
X20.4E1.105 |
X20.4N1.105 |
ABRA-EJF-16-080 |
X20.4E2.105 |
X20.4N2.105 |
| 100 |
|
|
ABRA-EJF-10-100 |
X20.4E1.115 |
X20.4N1.115 |
ABRA-EJF-16-100 |
X20.4E2.115 |
X20.4N2.115 |
| 125 |
|
|
ABRA-EJF-10-125 |
X20.4E1.125 |
X20.4N1.125 |
ABRA-EJF-16-125 |
X20.4E2.125 |
X20.4N2.125 |
| 150 |
|
|
ABRA-EJF-10-150 |
X20.4E1.135 |
X20.4N1.135 |
ABRA-EJF-16-150 |
X20.4E2.135 |
X20.4N2.135 |
| 200 |
|
|
ABRA-EJF-10-200 |
X20.4E1.145 |
X20.4N1.145 |
ABRA-EJF-16-200 |
X20.4E2.145 |
X20.4N2.145 |
| 250 |
|
|
ABRA-EJF-10-250 |
X20.4E1.155 |
X20.4N1.155 |
ABRA-EJF-16-250 |
X20.4E2.155 |
X20.4N2.155 |
| 300 |
|
|
ABRA-EJF-10-300 |
X20.4E1.165 |
X20.4N1.165 |
ABRA-EJF-16-300 |
X20.4E2.165 |
X20.4N2.165 |
| 350 |
|
|
ABRA-EJF-10-350 |
X20.4E1.175 |
X20.4N1.175 |
ABRA-EJF-16-350 |
X20.4E2.175 |
X20.4N2.175 |
| 400 |
|
|
ABRA-EJF-10-400 |
X20.4E1.185 |
X20.4N1.185 |
ABRA-EJF-16-400 |
X20.4E2.185 |
X20.4N2.185 |
| 450 |
|
|
ABRA-EJF-10-450 |
X20.4E1.195 |
X20.4N1.195 |
ABRA-EJF-16-450 |
X20.4E2.195 |
X20.4N2.195 |
| 500 |
|
|
ABRA-EJF-10-500 |
X20.4E1.205 |
X20.4N1.205 |
ABRA-EJF-16-500 |
X20.4E2.205 |
X20.4N2.205 |
| 600 |
|
|
ABRA-EJF-10-600 |
X20.4E1.215 |
X20.4N1.215 |
ABRA-EJF-16-600 |
X20.4E2.215 |
X20.4N2.215 |
| 700 |
|
|
ABRA-EJF-8-700 |
X20.4E18.225 |
X20.4N18.225 |
|
|
|
| 800 |
|
|
ABRA-EJF-8-800 |
X20.4E18.235 |
X20.4N18.235 |
|
|
|
| 900 |
|
|
ABRA-EJF-8-900 |
X20.4E18.245 |
X20.4N18.245 |
|
|
|
| 1000 |
|
|
ABRA-EJF-8-1000 |
X20.4E18.255 |
X20.4N18.255 |
|
|
|
| 1200 |
|
|
ABRA-EJF-8-1200 |
X20.4E18.275 |
X20.4N18.275 |
|
|
|
Установка и эксплуатация
При установке резиновых компенсаторов в трубопроводную систему не требуются дополнительные уплотнения в виде межфланцевых прокладок, герметичность достигается резиновым выступом виброкомпенсатора.
Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры
Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
Максимально допустимые моменты затяжки болтов для гибких вставок с до Ду 80 включительно равен 60 Н*м, а для больших Ду равен 80 Н*м.
Гибкие вставки-виброкомпенсаторы могут монтироваться в любом пространственном положении
Не допускается одновременная работа компенсатора на растяжение и сдвиг.
Не допускается работа вставки на растяжение при установке на входе насоса.
Хранение и транспортировка должны осуществляться без ударных нагрузок при температуре: -40…+65 oС.
Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
