Фильтр сетчатый ABRA YF-3000-SS316, косой, нержавеющая сталь, DN15...300, PN16, Тмакс 250°С, фланцевый, со сливной пробкой

Технические характеристики

Условный диаметр	15...300 мм
Условное давление	16 бар
Рабочая температура	-60...+250 °С
размер ячейки	0,4-0,5 мм*
Тип присоединения	Фланцевое

* - сетка с ячейкой другого размера поставляются по запросу

Применение

Фильтр ABRA YF-3000-SS316 в корпусе из нержавеющей стали применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологического оборудования от попадания механический включений. Макисимальный размер механических частиц, проходящих через фильтр регулируется размером ячейки фильтра - 0,4-0,5 мм.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X045001	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D015	15	5092.21 ₽	уточняйте
X045002	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D020	20	6183.33 ₽	уточняйте
X045003	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D025	25	8619.76 ₽	уточняйте
X045004	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D032	32	11091.97 ₽	уточняйте
X045005	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D040	40	13138.64 ₽	уточняйте
X045006	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D050	50	16251.96 ₽	уточняйте
X045007	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D065	65	28002.93 ₽	уточняйте
X045008	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D080	80	34188.14 ₽	уточняйте
X045009	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D100	100	47403.98 ₽	уточняйте
X045010	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D125	125	59100.35 ₽	уточняйте
X045011	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D150	150	89300.58 ₽	уточняйте
X045012	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D200	200	131426.89 ₽	уточняйте
X045013	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D250	250	260149.05 ₽	уточняйте
X045014	Фильтр сетчатый нержавеющий фланцевый ABRA-YF-3000-D300	300	333210.85 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Фильтр сетчатый ABRA YF-3000-SS316, косой, нержавеющая сталь, DN15...300, PN16, Тмакс 250°С, фланцевый, со сливной пробкой

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

Рабочие среды и применения:

для пара, паровых систем (паровых линий, паропроводов) до 250^oС (ограничено температурой прокладки)
для конденсатных линий
для газопроводов нейтральных/инертных газов.
для систем водоподготовки и водозабора
для транспортировки минеральных, синтетических масел и других применений в нефтехимической промышленности
для пищевой промышленности
для работы при температуре до -60 ^oС
для многих других применений в соответствии с конструкцией и материалами фильтра

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

Присоединение	DN 15..300 мм
Условное давление	PN 16 бар
Рабочая температура	–60…+250 °С
Тип фильтра	Косой, У-образный
Размер ячейки сетки фильтра	0,4 - 0,5мм
Наличие магнитной вставки	нет
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	сетка в диапазоне 0,4...5,0 мм

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз. При установке на пар - стакан сетки должен быть установлен паралельно уровню земли (перпендикулярно оси трубопровода) Внимание! При самостоятельной установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).

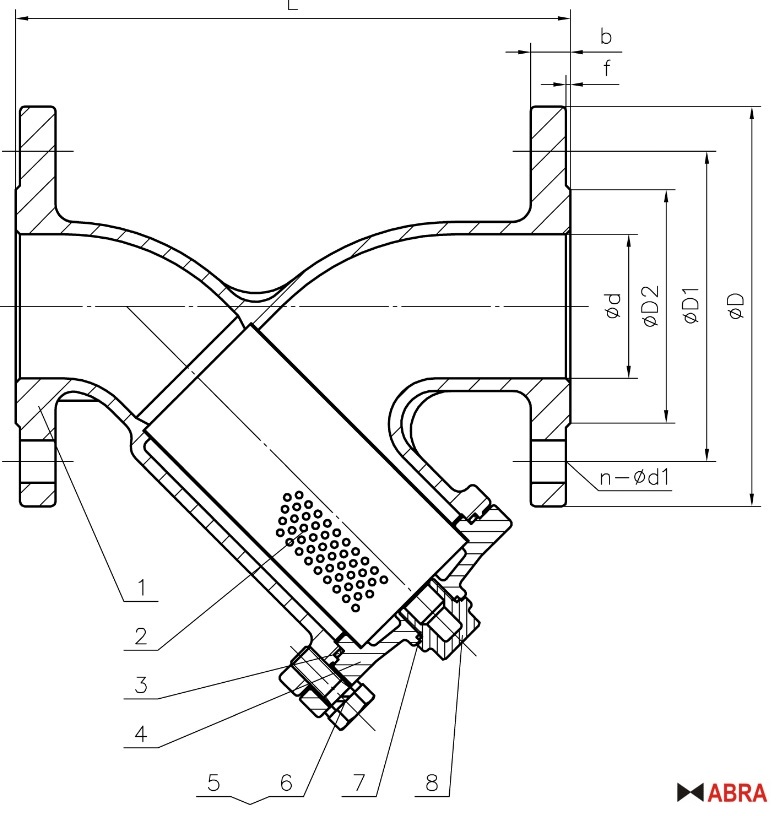

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

Номер на чертеже	Наименование	Материал	Схема
1	Корпус	Grade CFBM /1.4401/AISI316
2	Сетка
4	Крышка фильтра
8	Сливная пробка крышки
3	Прокладка крышки	PTFE (Фторопласт-4, Ф-4)
7	Прокладка пробки крышки	PTFE (Фторопласт-4, Ф-4)
5	Гайки крепежные крышки	А2-70/SS304 /1.4350
6	Шпильки крепежные крышки	А2-70/SS304 /1.4350

ГАБАРИТНЫЕ РАЗМЕРЫ И ПРОПУСКНАЯ СПОСОБНОСТЬ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

Ду / DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Код товара	ABRA- YF- 3000- SS316 D015	ABRA- YF- 3000- SS316 D020	ABRA- YF- 3000- SS316 D025	ABRA- YF- 3000- SS316 D032	ABRA- YF- 3000- SS316 D040	ABRA- YF- 3000- SS316 D050	ABRA- YF- 3000- SS316 D065	ABRA- YF- 3000- SS316 D080	ABRA- YF- 3000- SS316 D100	ABRA- YF- 3000- SS316 D125	ABRA- YF- 3000- SS316 D150	ABRA- YF- 3000- SS316 D200	ABRA- YF- 3000- SS316 D250	ABRA- YF- 3000- SS316 D300
L - строительная длина	120	140	150	170	190	210	250	280	340	380	420	500	550	610
Н - строительная высота (от оси трубы)	83	85	95	98	115	120	158	190	200	213	250	335	450*	562*
Нt - габаритная высота (от конца фланца)	96	103	118	137	158	170	218	258	278	307	355	468	650*	800*
N - ∅d Присоединительные отверстия фланцев (диаметр и количество на каждом фланце)	∅14 / 4шт.			∅ 18 / 4шт.				∅ 18 / 8шт.			∅ 22 / 8шт.	∅22 / 12шт.	∅ 26 / 12шт.
f - высота присоединительного выступа	2				3
b - толщина фланца	12	12	12	14	16	16	18	20	20	22	24	26	30	30
D2 - внешний диаметр присоединительного выступа	45	55	65	78	85	100	120	135	155	188	210	265	320	378
D1 - межосевое расстояние сквозных отверстий фланца	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D - внешний диаметр фланца	95	105	115	135	145	160	180	195	215	250	280	335	405	460
Размер отверстия в сетке, мм	0,4-0,5 мм (другие размеры - по запросу)
Кv, м3/час стандартное исполнение	7	11	18	26	37	60	100	150	230	330	400	650	950	1250
Вес, кг /шт.	1,78	2,32	2,83	4,30	5,48	7,24	10,59	13,62	18,68	23,25	31,15	54,55	90	125

Фильтр сетчатый ABRA YF-3000-SS316, косой, нержавеющая сталь, DN15...300, PN16, Тмакс 250°С, фланцевый, со сливной пробкой

Заявка на оборудование

Обязательные поля

Дополнительные поля

Фильтр сетчатый ABRA YF-3000-SS316, косой, нержавеющая сталь, DN15...300, PN16, Тмакс 250°С, фланцевый, со сливной пробкой

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

Рабочие среды и применения:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

ГАБАРИТНЫЕ РАЗМЕРЫ И ПРОПУСКНАЯ СПОСОБНОСТЬ ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316

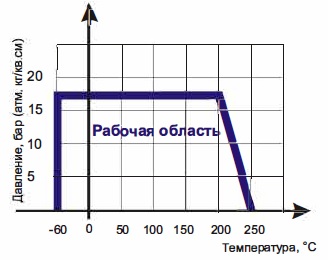

ДИАГРАММА ДАВЛЕНИЕ-ТЕМПЕРАТУРА ФИЛЬТРА СЕТЧАТОГО ABRA YF-3000-SS316
