ABRA YF-3016-D

ABRA YF-3016-D

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Фильтр сетчатый чугунный фланцевый ABRA-YF-3016-D DN 15-600 (1/2"-24"), PN 16

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до ЗОО oС, конденсатные линии, технологическое водоснабжние, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Внешний вид фильтра сетчатого чугунного фланцевого ABRA-YF-3016-D

Удобное решение со сливным краном для полуавтоматической промывки.
Всегда в наличии на складе

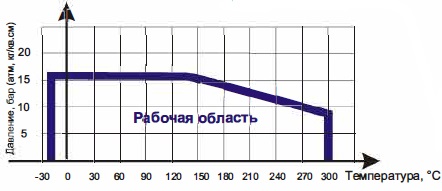

Диаграмма Давление/ Температура для фильтра ABRA-YF-3016-D сетчатого чугунного фланцевого

Диаграмма определяет рабочую область для фильтра сетчатого чугунного фланцевого в координатах Давление (в барах приборного)/ Температура (oС).

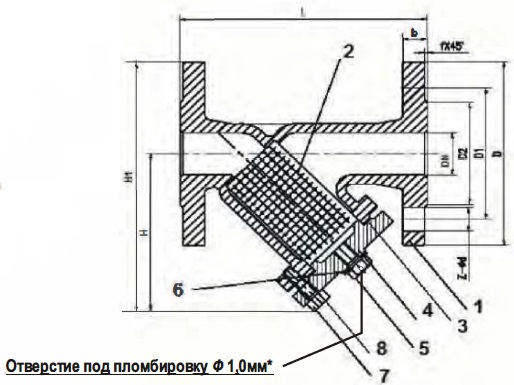

Чертеж габаритный фильтра сетчатого чугунного фланцевого ABRA-YF-3016-D (размеры в таблице ниже):

* Наличие отверстия в пробке фильтра под пломбировку необходимо указывать при заказе

Условное графическое изображение фильтра сетчатого чугунного фланцевого на чертежах и схемах:

Все чугунные фланцевые фильтры ABRA - YF позволяют самостоятельно установить сливной кран, т.к. имеют сливную пробку и стандартную резьбу. Наличие сливной пробки и стандартной трубной резьбы (G") является существенным преимуществом перед фильтрами других производителей, т.к. позволяет упростить регулярную очистку фильтра, минимизирует риск ожогов, аварийных открытий и повреждения прокладки крышки фильтра при снятии крышки.

Габаритные размеры, вес и Kv (таблица) фильтра ABRA-YF-3016-D сетчатого чугунного фланцевого. Размеры в мм.

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
PN 16 бар (1, 6 МПа)
Максимально допустимая температура +300 oС. Минимальная температура окружающей среды - 20 oС. +180oС/ -20oС
Код товара ABRA-YF-3016-D- 015 020 025 032 040 050 065 080 100 125 150 200 250 300 350 400 500 600
L - строительная длина 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1250 1450
Н - строительная высота (от оси трубы) 72 80 90 105 112 135 165 195 230 280 330 390 450 562 640 700 884 1022
Н1 -габаритная высота (отконца фланца) 115 133 148 175 187 218 258 295 340 405 473 560 653 792 900 990 1242 1442
Z-?d - Присоединительные отверстия фланцев (диаметр и количество на каждом фланце) ? 14/ 4шт. ? 18/ 4шт. ?18 / 8шт. ? 23/ 8шт. ? 23/ 12шт. ? 27 / 12шт. ? 27/ 16шт. ? 30/ 16шт. ? 34/ 20шт. ?37/ 20шт.
f - высота присоединительного выступа 2 3 4 5
b - толщина фланца 14 16 18 20 22 24 26 30 32 36 38 31,5 36
D2 - внешний диаметр присоединительного выступа 47 58 68 78 88 102 122 138 158 188 212 268 320 378 438 490 609 720
D1 - межосевоерасстояние сквозных отверстий фланца 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 650 770
D - внешний диаметр фланца 95 105 115 140 150 165 185 200 220 250 285 340 405 460 520 580 715 840
Размеротверстия в стандартной сетке 0,8 1 2 3 4
Kv, 3/часстандартное исполнение м 5,35 9,55 16,55 20,1 33,1 54,1 95,1 140,1 201,1 340,1 526,1 870,1 1260,1 1735,1 2250 2950 4609 6640
Kv, м3/час с сеткой 0,5 5,05 9,05 14,85 18,1 30,1 48,1 85,1 131,5 189,5 320,5 494,5 818,5 1185 1632 2220 2899 - -
Кv, м3/час с сеткой 4 5,51 9,84 17,05 20,7 34,1 55,7 98 144,3 207,1 350,3 541,9 896,2 1298 1787 2287 2986 - -
Kv, м3/час с магнитной вставкой -10% -8% - -
Вес, кг /шт 2,2 2,7 3,7 5,6 7,6 10,1 14,8 18,5 26,2 40 55 93 158 250 320 400 580 840

Спецификация деталей и материалов фильтра ABRA-YF-3016-D сетчатого чугунного фланцевого

Номер чертежа Наименование Кол-во Материал
1 Корпус 1 Для DN 15-400 Чугун DIN GG25 =JIS FC250 =W.-nr. 0.6025 =BS Grade 260 =AFNOR Ft 25 D =UNI G25 = UNE FG25 =SS 0125 =ANSI/SAE No 35 В =GB Ht250 Для DN 500-600 Чугун DIN GGG40= EN-GJS-450-10
2 Сетка 1 Нержавеющая сталь JIS SUS304 =W.-nr.1.4350 =DIN X5CrNi189 =BS 304S11 =EN 58Е =AFNOR Z6CN18.09 = UNI X5CrNi1810 =UNE F.3551 =UNE F.3541=UNE F.3504=SS 2332 =AISI/SAE 304 =GB Ocr18Ni9
3 Прокладка крышки фильтра (размеры в таблице ниже) 1 СНП= Спирально-навитая: Терморасширенный графит (TPГ)+SS316
4 Крышка фильтра 1 Чугун DIN GG25 (GGG40 для DN 500, DN 600)
5 Сливная пробка крышки фильтра (размеры в таблице ниже) 1 Конструкционная качественная углеродистая сталь GB АЗ - по механическим свойствам, как GB Q235, ГОСТ Ст.20, DIN St.37, UNS К 02502, AISI 1020, А-216 WCB
6 Прокладка сливной пробки крышки фильтра (размеры в таблице справа) 1 ЕРDМ - кольцо DN D внеш, мм D внутр, мм ? /толщина.мм
15-80 14 8 3
100-150 18 12
200-400 25 19
7 Болты крепежные крышки фильтра см. табл. ниже Конструкционная качественная углеродистая сталь GB АЗ - по механическимсвойствам, как GB Q235, ГОСТ Ст.20, DIN St.37,UNS К 02502, AISI 1020, А-216 WCB
8 Шайба болтов крепежных крышки фильтра (размеры в таблице ниже) по кол-ву болтов крепежных крышки фильтра Конструкционная качественная углеродистая сталь GB АЗ - по механическим свойствам, как GB Q235, ГОСТ Ст.20, DIN St.37, UNS К 02502, AISI 1020, А-216 WCB

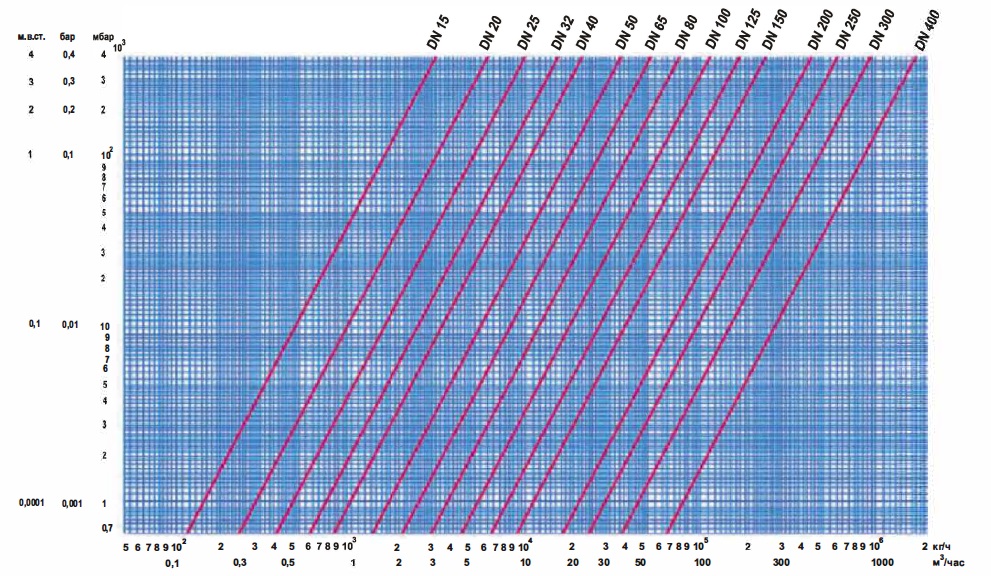

Диаграмма перепада давления для фильтра сетчатого ABRA YF-3016-D
Падение давления на воде в зависимости от расхода, ориентировочные значения

Номер детали на чертеже и наименование Номер детали на чертеже и наименование
DN Прокладка крышки (3) Сливная пробка (5) Болты крепежные (7) DN Прокладка крышки (3) Сливная пробка (5) Болты крепежные (7)
15 31х19х3,5мм G 3/8" М8х20 / 4 шт. 125 162 х 140 х 3,5 мм G 3/4" (обычная трубная дюймовая резьба) М16х45 / 6 шт.
20 38 х 24 х3,5 мм G 1/2" (обычная трубная дюймовая резьба) 150 192 х 166 х 3,5 мм М16х45 / 6 шт.
25 45 х30 х 3,5 мм М8х25 / 4 шт. 200 234 х 204 х 3,5 мм М16х50 / 8 шт.
32 51 х36 х3,5 мм М8х30/ 4 шт. 250 294 х 274 х 3,5 мм М16х55/10шт.
40 61 х 42 х 3,5 мм 300 344 х 316 х 3,5 мм М16х60/ 12 шт.
50 73 х 55 х 3,5 мм М10х30 / 4 шт. 350 395 х 366 х 3,5 мм G1" М18х70/12шт.
65 94,5 х 81 х 3,5 мм М1Ох35 /4 шт. 400 450 х 416 х 3,5 мм М18х70/12 шт.
80 108 х 92 х 3,5 мм G 3/4" М12х35 / 4 шт. 500 Прокладка из паронита 525х605х3-5м R2" (BSPT) Шпилька/Гайка М46/18 шт.
100 131,5 х 105 х 3,5 мм М12х40/ 6 шт. 600 Прокладка из паронита 625х705х3-5мм Шпилька/Гайка М46/20 шт.

Подходящие стандарты ответных фланцев - смотри на странице 103
