ТЕХНИЧЕСКИЙ
/
ФИЛЬТРА
/
ABRA YF-3016-D с магнитной вставкой

ABRA YF-3016-D с магнитной вставкой

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Фильтр сетчатый чугунный фланцевый магнитно-механический с магнитной вставкой ABRA-YF-3016-D ФМФ DN 15-600 (1/2"-24") PN 16

Рабочие среды и применения:

  • Холодное и горячее водоснабжение (ХВС и ГВС)
  • Теплоснабжение с любым стандартным теплоносителем (включая антифризы)
  • Паровые системы (паровые линии, паропроводы) до 250 oС максимум
  • Конденсатные линии
  • Технологическое водоснабжение
  • Газопроводы нейтральных и инертных газов, включая природный (натуральный) газ
  • Водоподготовка и водозабор и прочее

Фильтры магнитно-механические, они же фильтры магнитные (другое название: фильтры магнитные фланцевые - ФМФ), предназначены для улавливания стойких механических примесей в рабочей среде. Сетки фильтров сетчатых задерживают все твердые частицы, чьи размеры превышают размеры ячеек, а магниты дополнительно улавливают мелкие намагниченные металлические частицы. Фильтры магнитно-механические хорошо зарекомендовали себя на стальных, чугунных и пластиковых трубопроводах различных систем.

Фактически, фильтр сетчатый чугунный фланцевый магнитно-механический с магнитной вставкой ABRA-YF-3016-D ФМФ DN 15-600 PN 16 представляет собой ранее подробно описанный фильтр сетчатый чугунный фланцевый ABRA-YF-3016-D DN 15-600 PN 16 с установленной внутри магнитной вставкой MI-YF3016-D

Поэтому, наиболее экономным и практичным вариантом при потребности в фильтре магнитном является заказ нижеследующего набора:

  • Необходимо: Фильтр сетчатый чугунный фланцевый ABRA-YF-3016-D DN 15-600 (1/2-24") PN 16 потребного диаметра
  • Необходимо: Магнитная вставка MI-YF3016-D для фильтра сетчатого ABRA-YF-3016-D фланцевого соответствующего диаметра
  • Рекомендовано: Прокладки крышки фильтра соответствующего диаметра (см. далее в разделе "Сетки")
  • В случае специальной потребности: Сетки (фильтрующие элементы) для филь трав сетчатых "грязевиков" ABRA-YF-3016-D с нестандартным размером ячейки

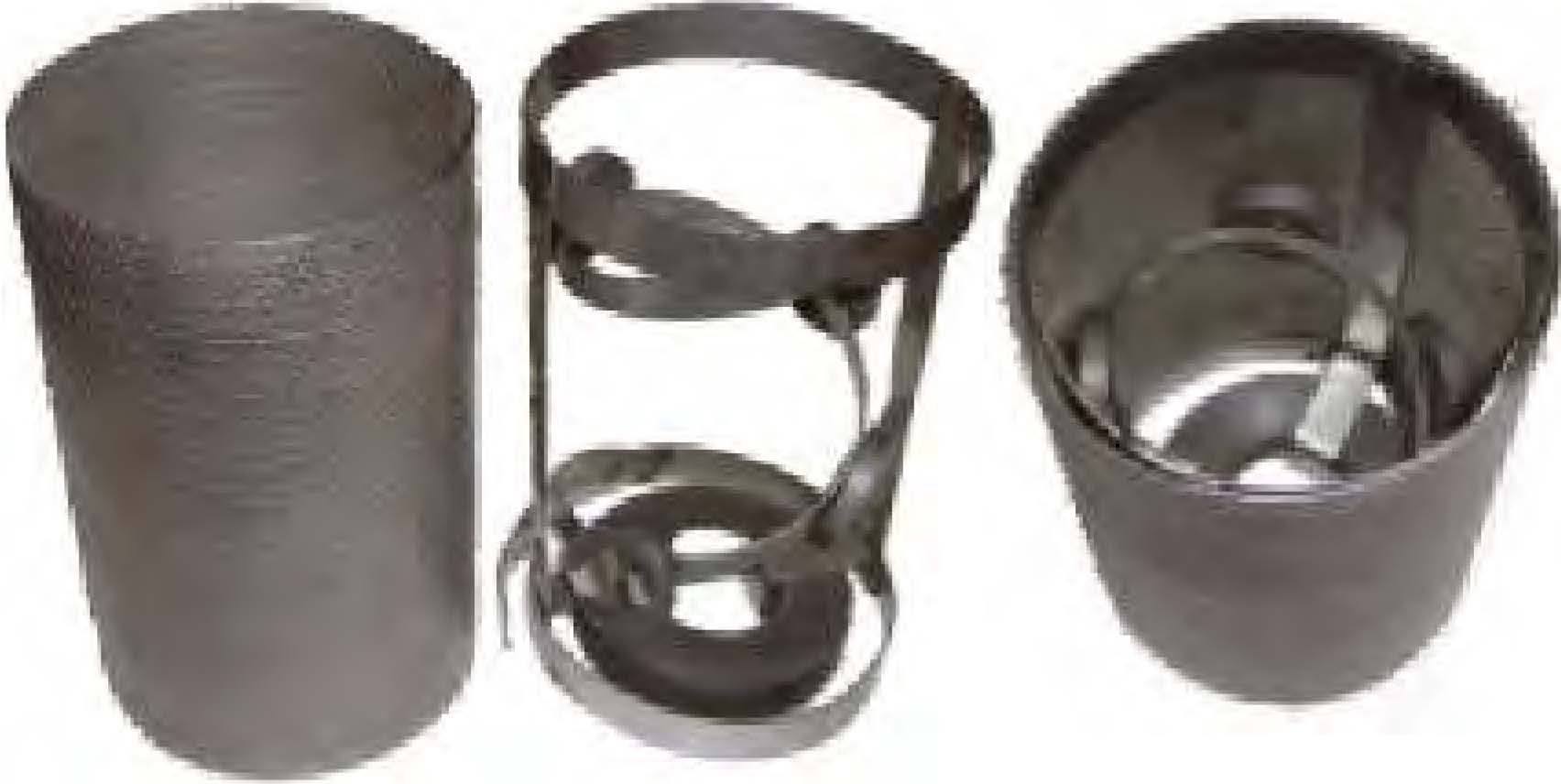

Магнитные вставки МI-УF3016-Dдля фильтров сетчатых АВRА-УF-3016-D

Спецификация частей и материалов: Корпус и крепления выполнены из стали AISl304 = 8S304 = JIS SUS304≈ ГОСТ 08Х18Н1О. Магниты ферритовые

Внимание! Магнитные вставки и сетки различных производителей чаще всего невзаимозаменяемы если говорить о размерах для всего ряда, но часто подходят к фильтрам сетчатым других производителей в ряде размеров. Если Вы приобретаете магнитные вставки и сетки ABRA для фильтров сетчатых другой марки, то, пожалуйста, самостоятельно проверьте соответствие размеров.

Вставка к фильтру ABRA YF3016D DN Код магнитной вставки Диаметр, мм Высота, мм Количество магнитов Вес изделия, кг Справочно: размеры прокладки крышки фильтра из ТРГ (графита)
YF3016-D015 DN 015 MI-YF3016-D015 16* 49* 1 0,1 31х19х3 ,5 мм
YF3016-D020 DN 020 MI-YF3016-D020 22* 54* 1 0,14 38х24х3,5 мм
YF3016-D025 DN 025 MI-YF3016-D025 28* 61* 1 0,2 45х30х3,5 мм
YF3016-D032DN 032 MI-YF3016-D032 34* 68* 1 0,23 51х36х3,5 мм
YF3016-D040 DN 040 MI-YF3016-D040 42* 73* 1 0,31 61х42х3,5 мм
YF3016-D050 DN 050 MI-YF3016-D050 53* 87* 1 0,35 73х55х3,5 мм
YF3016-D065 DN 065 MI-YF3016-D065 76* 107* 3 0,4 94,5х81х3,5 мм
YF3016-D080 DN 080 MI-YF3016-D080 87* 140* 3 0,46 108х92х3,5 мм
YF3016-D100 DN 100 MI-YF3016-D100 107* 169* 4 0,52 131,5х105х3,5 мм
YF3016-D125 DN 125 MI-YF3016-D125 137* 214* 5 0,58 162х140х3,5 мм
YF3016-D150 DN 150 MI-YF3016-D150 167* 237* 6 0,63 192х166х3,5 мм
YF3016-D200 DN 200 MI-YF3016-D200 207* 297* 7 0,67 234х204х3,5 мм
YF3016-D250 DN 250 MI-YF3016-D250 267* 367* 7 0,7 294х274х3,5 мм
YF3016-D300 DN 300 MI-YF3016-D300 317* 447* 7 0,76 344х316х3,5 мм
YF3016-D350 DN 350 MI-YF3016-D350 367* 497* 7 0,82 395х366х3,5 мм
YF3016-D400 DN 400 MI-YF3016-D400 417* 557* 7 0,87 450х416х3,5 мм

DN 500, DN 600 - по запросу

* - размеры носят ориентировочный характер в силу того, что конструкция имеет упруго-деформируемую основу.

Монтаж и эксплуатация фильтра сетчатого чугунного с магнитной вставкой ABRA-YF-3016-D ФМФ не отличается от монтажа и эксплуатации обычного фильтра сетчатого чугунного ABRA-YF-3016-D, однако следует обратить внимание на следующие особенности:

  • Если Вами приобретены фильтр и магнитная вставка отдельно и монтаж магнитной вставки производится Вами самостоятельно, то магнитную вставку следует поместить внутрь сетки фильтра (фильтрующего элемента) большим магнитом (магнитами) в сторону крышки фильтр, т.е. к сливной пробке или сливному крану.
  • Применение магнитных фильтров и магнитных вставок ограничено рабочей температурой магнитов +250oС

В остальном, условия хранения и транспортировки, монтажа, эксплуатации, обслуживания и гарантии следует смотреть в соответствующих разделах настоящего каталога посвященного филь тру сетчатому чугунному фланцевому ABRA-YF-3016-D

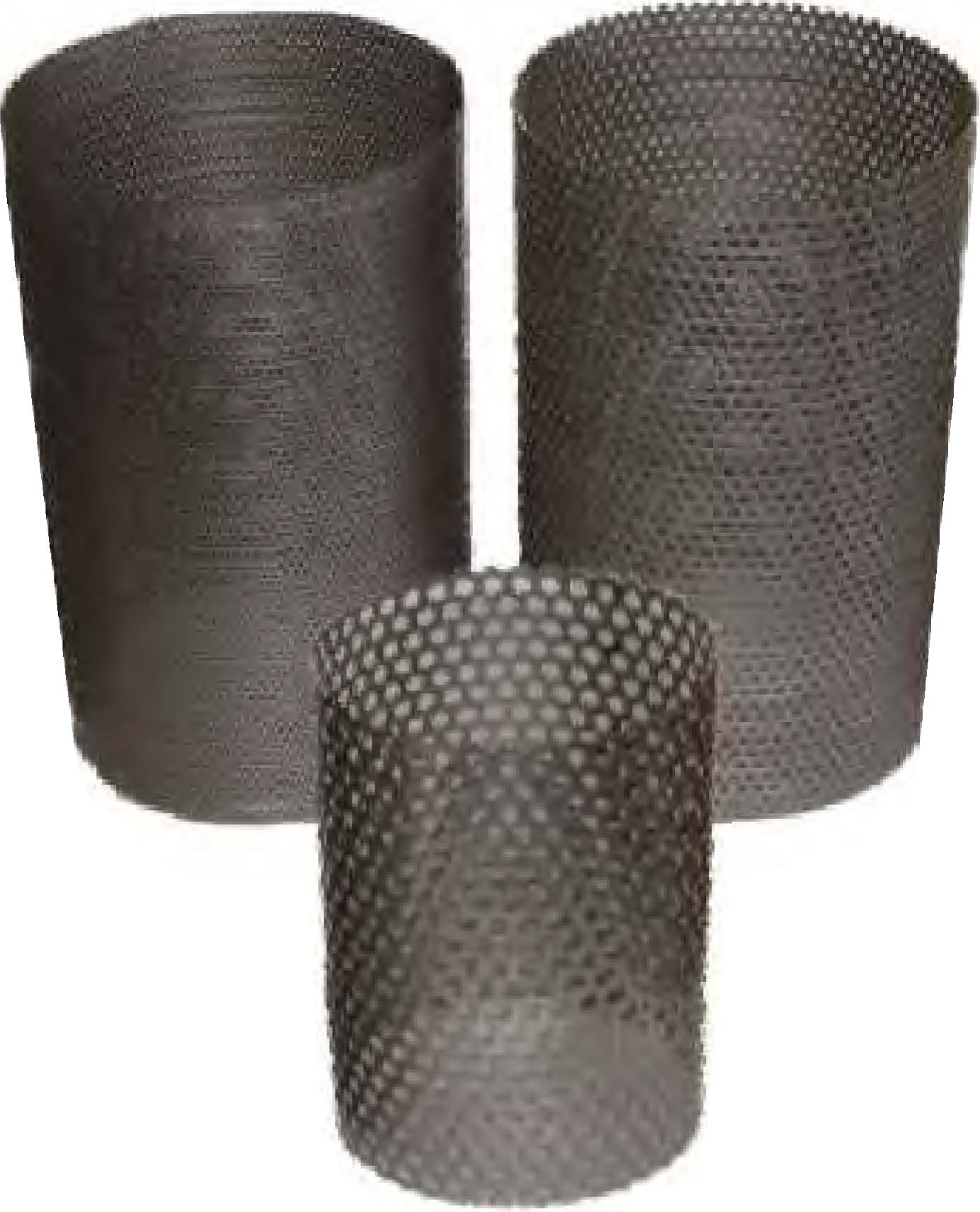

Сетки (фильтрующие элементы) для фильтров сетчатых чугунныхАВRА-УF-3016-D

Внимание! Магнитные вставки и сетки различных производителей чаще всего невзаимозаменяемы если говорить о размерах для всего ряда, но часто подходят к фильтрам сетчатым других производителей в ряде размеров. Если Вы приобретаете магнитные вставки и сетки ABRA для фильтров сетчатых другой марки, то, пожалуйста, самостоятельно проверьте соответствие размеров.

В таблице ниже описаны габаритные размеры, материал, размеры отверстий

Материал сетки: Нержавеющая сталь JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11= EN 58Е = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = AISI/SAE 304 = GB OСг18Ni9

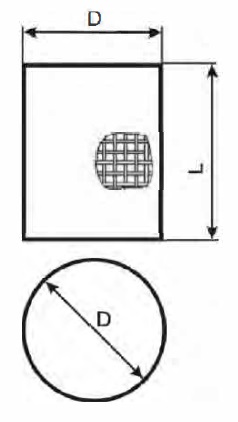

DN фильтра D, мм диаметр сетки L, мм длина сетки Номер сетки / диаметр отверстия в мм
01 Mesh 30 02 Mesh 20 03 Mesh 18 04 Mesh 16 05 Mesh 15 06 Mesh 10 07 Mesh 8 08 Mesh 7 09 Mesh 5
15 19 52 0,4-0,5 0,8** 1 1,2 1,5 2 2,5 3 4
20 25 57 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
25 31 64 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
32 37 71 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
40 45 76 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
50 56 90 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
65 79 110 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
80 90 143 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
100 110 172 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
125 140 217 0,4-0,5 0,8 1 1,2 1,5 2 2,5 3 4
150 170 240 0,4-0,5 0,8 1 1,2 1,5** 2 2,5 3 4
200 210 300 0,4-0,5 0,8 1 - 1,5 2 2,5 3 4
250 270 370 0,4-0,5 0,8 1 - - 2** 2,5 3 4
300 320 450 0,4-0,5 0,8 1 - - 2 2,5 3 4
350 370 500 0,4-0,5 0,8 1 - - 2 2,5 3 4
400 420 560 0,4-0,5 0,8 1 - - 2 2,5 3 4
500 520(-2мм) 675 0,4-0,5 - 1 - - 2 - З** 4
600 620(-2мм) 760 0,4-0,5 - 1 - - 2 - 3 4**

Допуск, везде где не указан (-1мм)

* - Сетки № 01, № 02, № 06, № 09 являются дополнительными складскими позициями (поддерживаются на складе) и могут быть приобретены отдельно.

** - Жирным шрифтом отмечены сетки № 02, № 05, № 06, № 08, № 09 установленные в фильтрах соответствующих DN по умолчанию.

Они, так же, являются складскими позициями и могут быть приобретены со склада в Москве при необходимости.

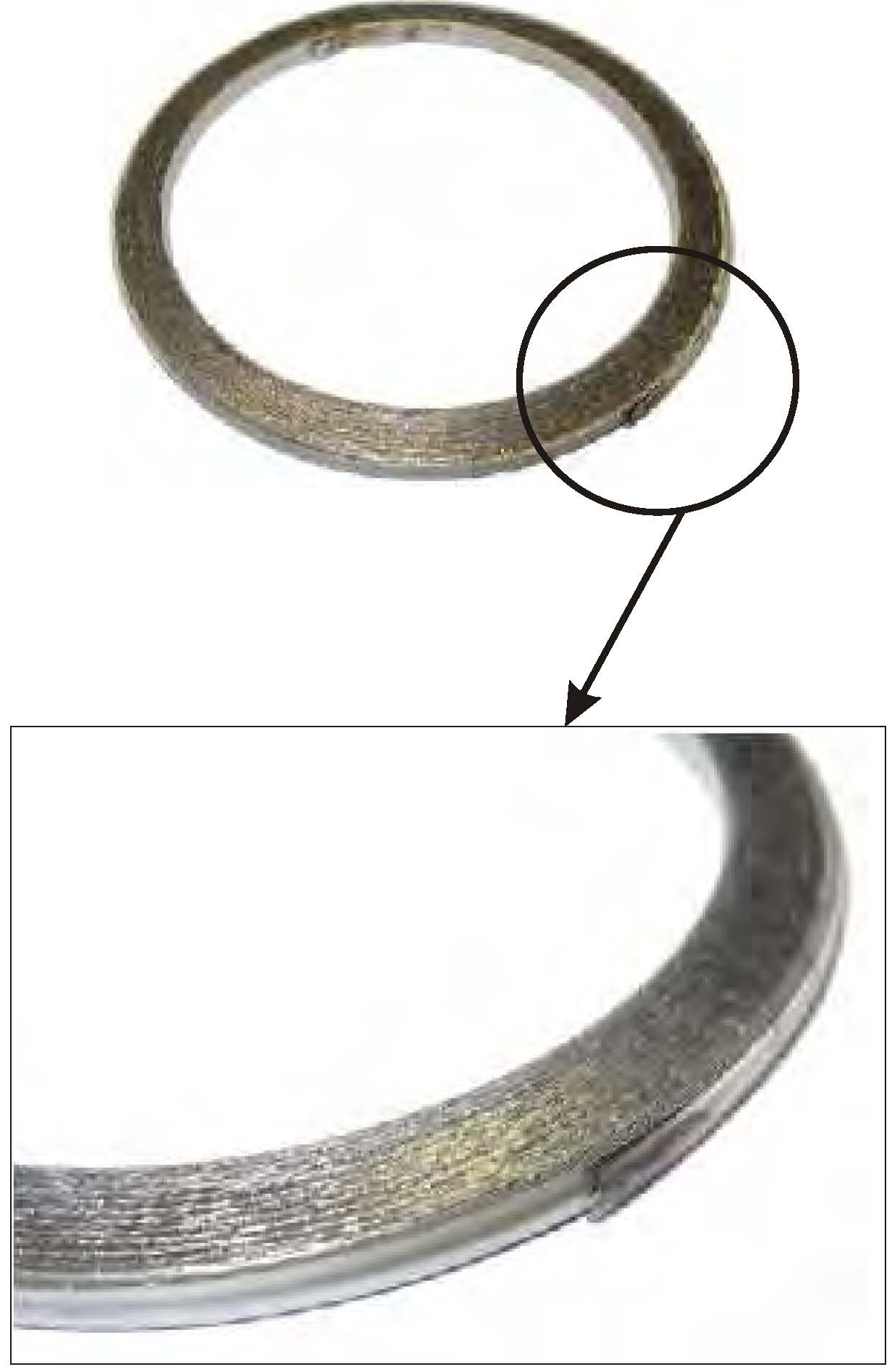

Обращаем Ваше внимание, что при замене сеток в фильтрах других производителей обязательна замена прокладок крышки фильтра. В фильтрах ABRA-YF это рекомендуемое, но не обязательное условие, т.к. в DN 15-400 используется качественная дорогостоящая спирально-навитая прокладка, допускающая установку, в среднем, до 10 раз.
