Фильтр сетчатый латунный резьбовой ABRA-YS-3000-E DN 8-50 (1/4"-2"), PN 16

Рабочие среды и применения: защита промышленного оборудования от грязи, ржавчины, стружки и т. д., в системах отопления, тепло-водоснабжения и системах кондиционирования. Также данную конструкцию можно использовать на воздух, азот, масла, углекислый, природный (натуральный) газ и другие нейтральные жидкости и газы.

Спецификация деталей и материалов фильтра сетчатого латунного резьбового ABRA-YS-3000-E

Корпус и крышка: Латунь Н57 по GB (не менее 57% меди, (примерно как Лмц 58-2)).

Прокладка крышки (2): PTFE (Фторопласт-4, Ф-4)

Сетка (1): Нержавеющая сталь SS 304

Ближайший ГОСТ-аналог 08Х18Н10 - Сталь коррозионно-стойкая жаропрочная

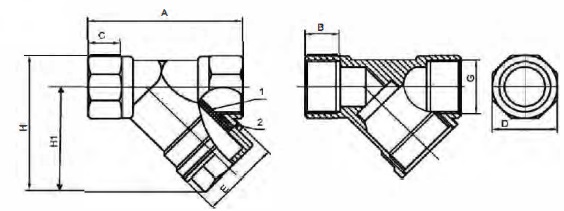

Габаритные размеры, обозначения для заказа, вес и Kv (таблица) фильтра сетчатого латунного резьбового ABRA-YS-3000-E. Размеры в мм.

DN 8(1/4") 10(3/8") 15(1/2") 20(3/4") 25(1") 32(1 1/4") 40(1 1/2") 50(2")
PN 16 бар (1,6 МПа)
Диапазон допустимых температур, oС Тмин/макс = -З0/+150oС Т раб = -10/+110oС
Код товара ABRA-YS-3000-E- 008 010 015 020 025 032 040 050
А - строительная длина, мм 51 51 57 68 78 99 117 126
Н1 - строительная высота от оси трубы, мм 34 34 38 45 49 64 76 93
Н - габаритная высота, мм 44 44 50 60 68 88 103 127
D-мм 20 20 24 30 37,5 48 55 67,5
С-мм 10 10 12,5 13 17,5 20,5 23,5 22,5
В - длина нарезанной части, мм 11 11 12,5 14 15,5 18 22 20,5
Е-мм 22 22 29 35 35 50 56,5 66
Вес, кг 0,100 0,082 0,135 0,210 0,310 0,600 0,880 1,360
Размер отверстия в сетке, мм 0,5
Размер сетки ?14х33 ?14х33 ?18х30,5 ?25х38 ?25х41 ?36х49 ?42х60 ?50х70
Kv, м3 /час 0,95 1,43 2,7 5,1 11,3 17,2 23 46,8
G - резьба присоединительная 1/ 4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"

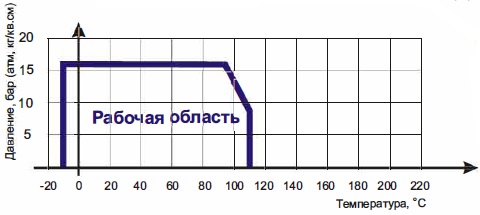

Диаграмма Давление/Температура для фильтра сетчатого латунного резьбового ABRA-YS-3000-E

Диаграмма определяет рабочую область для фильтра сетчатого латунного резьбового в координатах Давление (в барах приборного) / Температура (oС).

Описание присоединительной резьбы - смотри на странице 102
