ABRA YS-3016-D

ABRA YS-3016-D

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Фильтр сетчатый чугунный резьбовой ABRA-YS-3016-D DN 15-50 (1/2"-2") PN 16
Фильтр сетчатый магнитно-механический чугунный резьбовой ABRA-YS-3016-D DN 15-50 (1/2"-2") PN 16

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 200 oС, Конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Габаритные размеры, вес и Kv (таблица) фильтра сетчатого чугунного резьбового ABRA-YS-3016-D. Размеры в мм.

DN 15 1/2" 20 3/4" 25 1" 32 1-1/4" 40 1-1/2" 50 2"
PN 16 бар (1,6 МПа)
Температура рабочая и кратковременная, oС От -20 до +180 и +200 соответственно
Резьба - трубная цилиндрическая, BSP(P), G" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
Код товара ABRA-YS-3016-D- 015 020 025 032 040 050
L-строительная длина, мм+/- 2мм 85 100 120 140 160 205
Н -строительная высота (от оси трубы), мм 66 66 75 77 90 98
Н1-габаритная высота, мм 81 84 98 105 121 136
А- размер крышки фильтра под ключ, мм 25 25 31 31 41 41
D, мм 30 36 46 55 62 76
В - глубина резьбы , мм 16 18 18 19 19 21
Размер отверстия в сетке, мм О,8
Размер габаритный сетки фильтра ?24х43 ?24х43 ?29х49 ?30х53 ?38х67 ?38х67
Kv стандартное исполнение 5,35 9,55 16,55 20,1 33,1 54,1
Вес, кг /шт. 0,520 0,710 1,070 1,500 2,400 3,600

Спецификация деталей и материалов фильтра сетчатого чугунного резьбового ABRA-YS-3016D

Номер на чертеже Наименование Кол-во Материал
1 Корпус 1 Чугун DIN GG25 = GB НТ250
2 Сетка 1 Нержавеющая сталь JIS SUSЗ04 = AISI/SAE 304 =GB OСг18Ni9
3 Прокладка крышки фильтра 1 Терморасширенный графит (ТРГ)
(размеры в таблице ниже)
Ду Dвнеш х Dвнутр хТолщ. (мм)
15 40 х 30 х 2 мм
20 40 х 30 х 2 мм
25 46 х 33 х 2 мм
32 48 х 36 х 2 мм
40 60 х 42 х 2 мм
50 60 х 42 х 2 мм
4 Крышка фильтра 1 DIN Gg25

Описание присоединительной резьбы - смотри на странице 102

Условное графическое изображение фильтра сетчатого чугунного резьбового на чертежах и схемах:

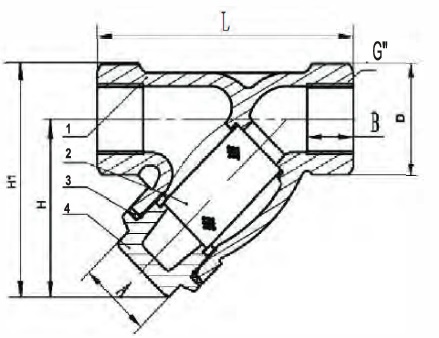

Чертеж габаритный фильтра ABRA-YS-3016-D сетчатого чугунного резьбового (размеры в таблице):

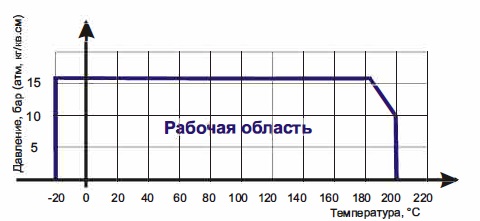

Диаграмма Давление/ Температура для фильтра ABRA-YS-3016-D сетчатого чугунного резьбового

Диаграмма определяет рабочую область для фильтра сетчатого чугунного резьбового в координатах Давление (в барах приборного) / Температура (oС).

Магнитный фильтр резьбовой ABRA ФММ

Фактически, фильтр магнитно-механический сетчатый резьбовой чугунный с магнитной вставкой Ду 15-50 (1/2-2") Ру 16 ABRA-YS-3016-D ФММ представляет собой:

  • Фильтр сетчатый фланцевый резьбовой Ду 015-50 (1/2-2") Ру 16, ABRA-YS-3016-D с установленной внутри
  • Магнитной вставкой для фильтров сетчатыхАВRА-УS-3016-D резьбовых
