Кран шаровой ABRA BV-11 из нержавеющей стали, полный проход, DN 8...100, PN40, внутренняя резьба, ISO фланец

Технические характеристики

Условный диаметр	8...100 мм
Условное давление	40 бар*
Рабочая температура	-60...+220 °С
Проходное сечение	Полный проход
Тип присоединения	внутренняя резьба
Управление	рукоятка, электропривод, пневмопривод

* - пар до 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны ABRA BV-11 применяется на лбых системах, где транспортируется вода, в т.ч. морская,солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты, антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродуктыпрочие средыхолодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 200°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Кран шаровой ABRA BV-11 из нержавеющей стали, полный проход, DN8...100, PN40, внутренняя резьба, с ISO-фланцем, управление - рукоятка, пневмопривод, электропривод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ ABRA BV-11 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Внимание! Обозначение WOG 1000 на корпусе шарового крана характеризует гидравлический тест на холодной воде 64 Бар, но не является обозначением рабочего номинального PN давления 64 Бара. Поэтому если Вы приобрели кран любого производителя с отливкой н акорпусе WOG 1000, то его рабочее давление 40 Бар

Шаровой кран ABRA BV-11 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ ABRA BV-11 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение	DN 8...100 мм
Условное давление	PN 40 бар
Рабочая температура	–60…+200 °С
Рабочее давление	Вода - до 40,0 бар Пар - до 8,0бар Спирты и масла - до 6,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE
ISO-фланец	есть
Присоединение к трубопроводу	внутренняя резьба
Управление	Рукоятка
Тип электропривода (Опция)	СМАРТГИР, HELI, АРХИМЕД
Тип пневмопривода (Опция)	СМАРТГИР, АРХИМЕД, CAMOZZI

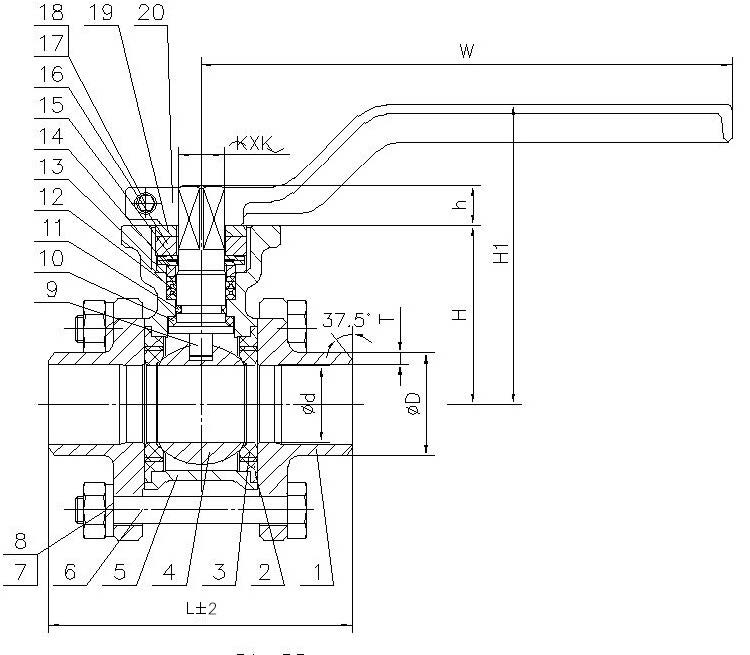

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ ABRA BV-11 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Номер	Наименование	Материал
1	Патрубки	Нержавеющая сталь CF8M
4	Шар
5	Корпус
9	Шток
16	Сальник
3	Седло и прокладка	PTFE
10	Упорная шайба
12	Уплотнение сальников
6	Болт	Нержавеющая сталь AISI
7	Пружинная шайба
8	Гайка
14	Крышка сальника
15	Дисковая пружина
17	Болт
18	Гайка
19	Упорная стопорная шайба
21	Болт
22	Гайка
11	О кольцо	FPM
13	Опорная шайба	PTFE
20	Рукоятка	Нержавеющая сталь

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ ABRA BV-11 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Условное графическое изображение шарового крана из нержавеющей стали на чертежах и схемах:

Ду / DN	8	10	15	20	25	32	40	50	65	80	100
Ду / DN	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
Ру / PN	40
	Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C,
Код товара	ABRA-BV11-008	ABRA-BV11-010	ABRA-BV11-015	ABRA-BV11-020	ABRA-BV11-025	ABRA-BV11-032	ABRA-BV11-040	ABRA-BV11-050	ABRA-BV11-065	ABRA-BV11-080	ABRA-BV11-100
шd, мм	8	10	15	20	25	32	38	50	65	80	100
L - строительная длина , мм	65	65	65	73	80	95	105	125	168	194	250
Н1 - строительная высота с рукояткой (от оси трубы) , мм	75	75	75	79	92	98	110	118	142	154	176
Н, мм	43	43	43	47	57	63	72	80	98	110	132
h, мм	9	9	9	9	11	11	14	14	17	17	17
W - длина рукоятки шарового крана от оси поворота, мм	140	140	140	140	170	170	200	200	300	300	300
KxK, мм, квадрат	9x9	9x9	9x9	9x9	11x11	11x11	14x14	14x14	17x17	17x17	17x17
KxK, мм, квадрат	М12х1,5				М14х1,5		М18х1,5		М22х1,5
Кv, м3/час	10,0	14,0	18,9	47,1	66	86,7	150,8	207,4	584,4	678,6	1545,0
Вес, кг /шт.	0,500	0,500	0,548	0,755	1,005	1,872	2,015	3,100	5,300	7,900	14,8
ISO5211/5210	F03/F04	F03/F04	F03/F04	F03/F04	F04/F05	F04/F05	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10

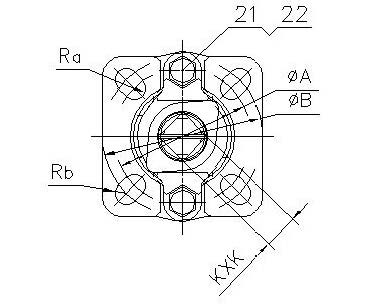

ISO PCD min A / присоединение Ra / ксо	36/M5x4	36/M5x4	36/M5x4	36/M5x4	42/M5x4	42/M5x4	50/M6x4	50/M6x4	70/M8x4	70/M8x4	70/M8x4
ISO PCD max B / присоединение Rb / ксо	42/M5x4	42/M5x4	42/M5x4	42/M5x4	50/M6x4	50/M6x4	70/M8x4	70/M8x4	102/M10x4	102/M10x4	102/M10x4
Крутящий момент, Нм, при полном перепаде	7	7	7	7	11	17,6	38,5	55	66	71,5	176

*После длительного простоя момент "срыва" (стартовый момент) может превышать указанный в 1,5 - 2 раза

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ ABRA BV-11 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Диаграмма определяет рабочую область для шарового крана резьба/резьба ABRA-BV11 с ISO верхним фланцем в координатах Давление (в барах приборного) / Температура (° C).
