КОНДЕНСАТООТВОДЧИКИ БИМЕТАЛЛИЧЕСКИЕ
/
ADCA BM-HC

ADCA BM-HC

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

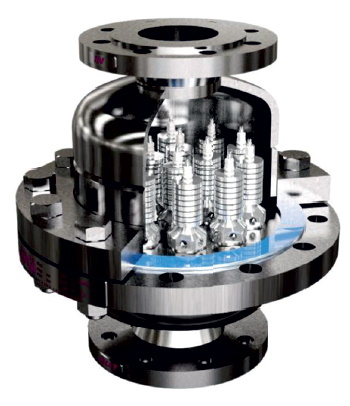

Биметаллический конденсатоотводчик типBM-НС, ADCA (Португалия)

DN 40–125 мм, PN 1,6-6,3 МПа, Тмакс.400 oС,фланец/фланец, высокая пропускная способность

Описание

BM-HC конденсатоотводчик биметалический с функцией отвода воздуха из паровых систем.Преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата.

В конденсатоотводчике может быть установлено необходимое число биметалических элементов для достижения требуемой пропускной способности. Биметаллические элементы выбираются на базе стандартных конденсатоотводчиков серии BM24-BM140

Технические характеристики

Условный диаметр 40 - 125 мм
Условное давление 6,3МПа
Максимально допустимая температура 300 oС
Максимальный перепад давления 6,3 МПа
Минимальный перепад давления 0,05 МПа
Тип присоединения Фланцевое
Установка Вертикальная

Опции

  • Корпус из нержавеющей стали
  • Другие параметры по давлению

Пропускная способность, (кг/ч)

Рассчитывается на основании сумм пропускной способности общего числа конденсатоотводчиков, биметаллические пластины которых применяются.Количество устанавливаемых пластин зависит от серии конденсатоотводчика, чьи пластины используются.

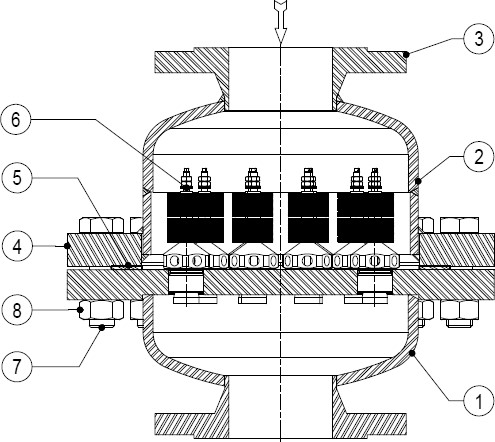

Спецификация материалов

№ п/п Наименование Материал
1 Крышка корпуса EN10028-2 / P265GH / 1.0425
2 Крышка корпуса EN10216-2 / P235GH / 1.0325
3 EN фланцы EN10222-2 / P250GH / 1.0460
4 Фланец корпуса EN10222-2 / P250GH / 1.0460
5 * Прокладка Нерж.сталь / Графит
6 * Регулятор Биметал
7 Болты Сталь 8.8

* Поставляемые запасные части.

Ограничения по использованию

Фланцы Давл., (МПа) Темп., (oC) Фланцы Давл., (МПа) Темп., (oC) Фланцы Давл., (МПа) Темп., (oC)
PN16 1,6 50 PN40 4,0 50 PN63 6,3 50
1,4 100 3,7 100 5,8 100
1,3 * 195 3,1 * 239 4,7* 261
1,2 250 2,7 300 4,3 300

*Максимальное рабочее давление на насыщенном паре.

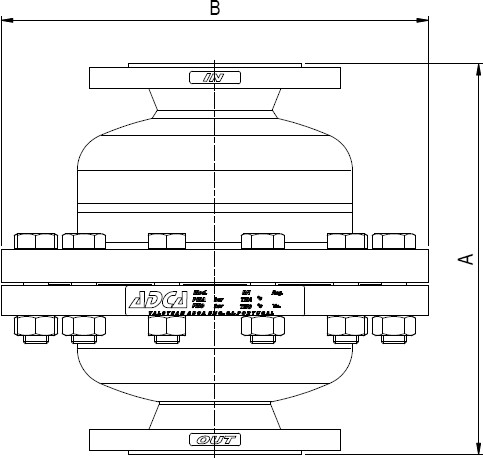

Модели и размеры (мм)

Модель * Макс. кол. клапанов DN PN16 DN PN40 DN PN63 A
PN16 		A
PN40 		A
PN63 		B PN16 B PN40 B PN63 Вес PN16** Вес PN40 ** Вес PN63 **
BM (a)HC04-(b) 3 40–50 40–50 40–50 241 259 301 220 235 250 19,2 25 38,5
BM(a)HC05-(b) 6 50–65 50–65 50–65 242 281 325 250 270 295 24,3 35 51,3
BM (a)HC06-(b) 8 65–80 65–80 65–80 262 317 358 285 300 345 32,9 46,4 72,4
BM(a)HC08-(b) 14 65–80 65–80 65–80 311 367 413 340 375 415 49,6 82 111,7
BM (a)HC10-(b) 20 125 65–80 / 386 430 / 405 450 / 81,7 126,5 /

(a) —Вставьте тип регулятора, выбранный из одного конд-ка DN40–50 (BM24 или BM32) или DN15–25(BM35,45,80 и 140)
(b) —Вставьте кол-во регуляторов в соотв. с требуемым расходом и макс. допустимого числа, указанного в след. колонке
* Максимальное количество регуляторов каждой модели
** Возможны изменения, Требуется запрос в компанию Академия Тепла

Код для заказа#

Предоставляется по запросу
