Биметаллический конденсатоотводчик тип BM20, ADCA (Португалия)

DN 15–25 мм, PN4,0 МПа, Тмакс. 300 oС, резьба/резьба, фланец/фланец, сварка/сварка

Описание

BM20 конденсатоотводчик биметаллический с функцией отвода воздуха из паровых систем. Преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.

Технические характеристики

Условный диаметр 15 - 25 мм
Условное давление 4,0 МПа
Максимально допустимая температура 250 oС
Максимальный перепад давления 1,7 МПа
Минимальный перепад давления 0,05 МПа
Тип присоединения Резьбовое
Фланцевое
Под приварку
Установка горизонтальная вертикальная

Опции:

  • дренажный клапан
  • SW - под приварку в нахлест
  • BW - под приварку встык
Фланцы PN40 Температура
Давление
4,0 МПа 50 oC
3,5 МПа 150 oC
3,04 МПа 250 oC

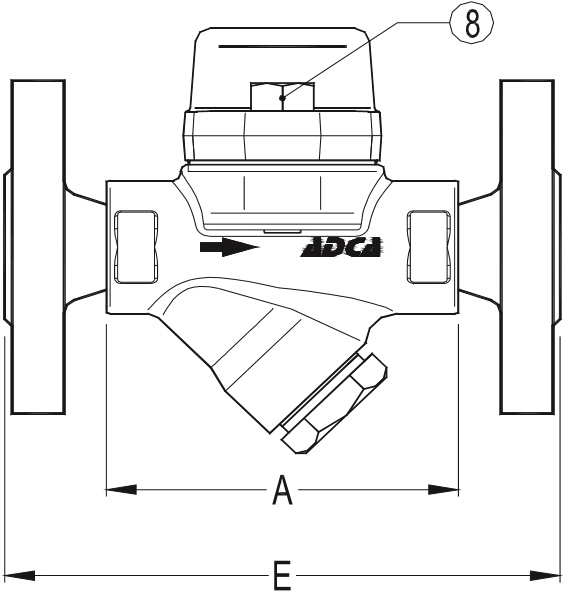

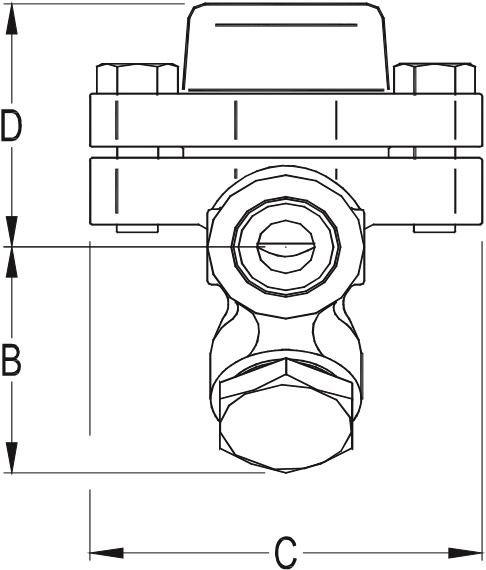

Габаритные размеры, (мм)

Резьбовой/под приварку внахлест* Фланцы PN40
DN A B C D Масса, (кг) E Масса, (кг)
15–1/2" 95 59 95 65 1,6 150 3,2
20–3/4" 95 59 95 65 1,6 150 3,9
25–1" 95 65 95 65 1,8 160 4,7

* Примечание: под приварку встык по запросу.

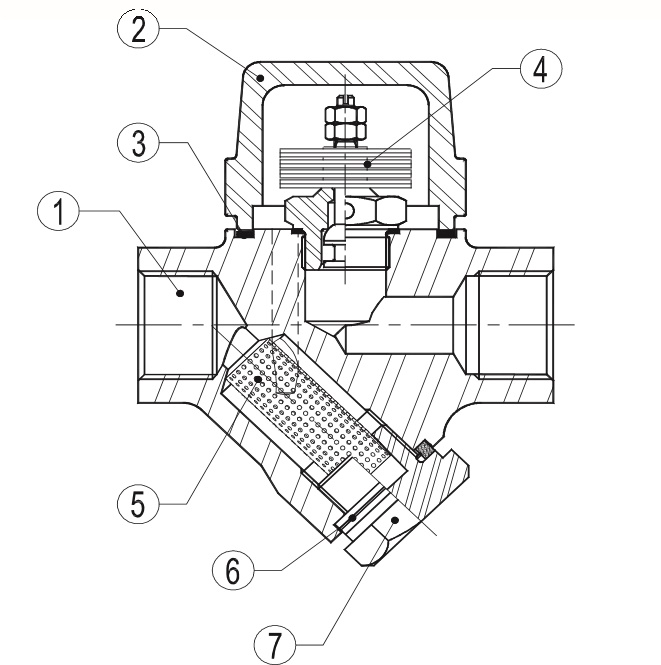

Спецификация материалов

№ п/п Наименование Материал
1,2 Корпус, крышка P250GH / 1.0460
3 * Уплотнение Металлизированный графит
4 * Пластины Биметалл
5 * Фильтр AISI304 / 1.4301
6 * Пробка Металлизированный графит
7 * Уплотнение A 105 / 1.0432
8 Болт A2–70

*Поставляемый ремнабор (под заказ).

Пропускная способность, (кг/ч)

Тип DN Перепад давления (МПа)
0,05 0,1 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,7
BM20 15–25 A 125 200 320 410 445 485 500 540 580 600
BM20 15–25 B 450 700 1000 1220 1340 1450 1560 1650 1780 1850

A = расход конденсата при темп-ре на 10 oC ниже температуры насыщения.
B = расход при температуре 20 oC.

Код для заказа#

DN резьба фланец под сварку в нахлест
15 V8.46M4.31 V8.46M4.35 V8.46M4.36
20 V8.46M4.41 V8.46M4.45 V8.46M4.46
25 V8.46M4.51 V8.46M4.55 V8.46M4.56
