Биметаллический конденсатоотводчик типBM20R, ADCA (Португалия)

DN 15–25 мм, PN4,0 МПа, Тмакс. 300 oС, резьба/резьба, фланец/фланец, сварка/сварка c настраиваемой температурой выпуска

Описание

BM20R конденсатоотводчик биметаллический с функцией отвода воздуха из паровых систем.Преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.

Технические характеристики

Условный диаметр 15 - 25 мм
Условное давление 4,0 МПа
Максимально допустимая температура 250 oС
Максимальный перепад давления 1,7 МПа
Минимальный перепад давления 0,05 МПа
Тип присоединения Резьбовое
Фланцевое
Под приварку
Установка горизонтальная вертикальная

Опции:

  • дренажный клапан
  • седло с обратным клапаном
  • SW - под приварку в нахлест
  • BW - под приварку встык

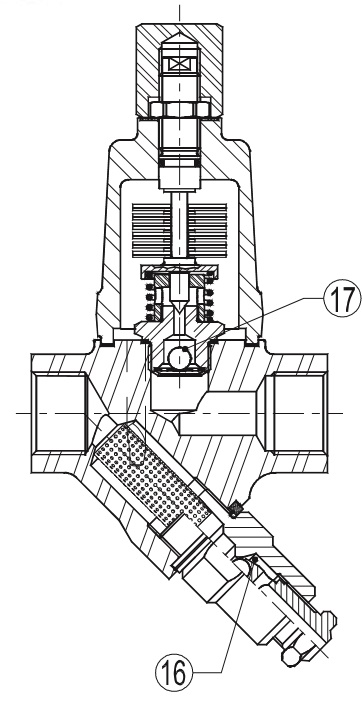

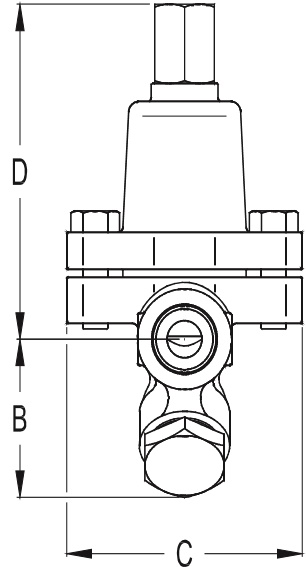

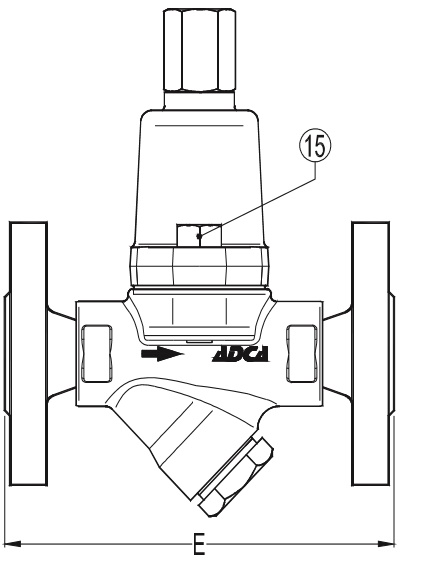

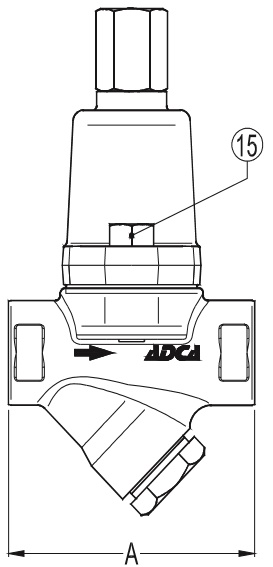

Габаритные размеры, (мм)

Резьбовой/под приварку SW * Фланцы PN40
DN A B C D Масса, (кг) E Масса, (кг)
15–1/2" 95 59 95 125 2,3 150 3,9
20–3/4" 95 59 95 125 2,3 150 4,7
25–1" 95 65 95 125 2,5 160 5,1

* габариты исполнения BW (приварка встык) по запросу

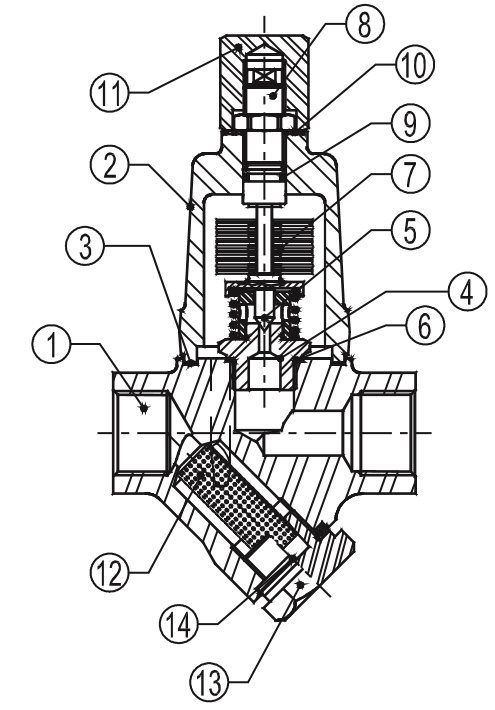

Спецификация материалов

№ п/п Наименование Материал
1,2 Корпус, Крышка P250GH / 1.0460
3 * Уплотнение Металлизированный графит
4,5 * Седло, Клапан Нержавеющая сталь
6,10 * Уплотнение Медь
7 * Пластины Биметалл
8 Винт настроечный AISI 304 / 1.4301
9 Кольцо Витон
11,12 Крышка, * Фильтр AISI 304 / 1.4301
13 Пробка A 105 / 1.0432
14 * Уплотнение Металлизированный графит
15 Болт A2–70
16 * Дренажный клапан AISI304
17 Обратный клапан AISI 440C / 1.4125

* Поставляемый ремнабор (под заказ)

Пропускная способность, (кг/ч)

Тип DN * Температура (oC) Перепад давления (МПа)
0,05 0,1 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,7
BM20R 15–25 10** 125 200 320 410 445 485 500 540 580 600
BM20R 15–25 20 200 300 440 550 580 600 620 670 700 720
BM20R 15–25 40 380 500 700 970 990 1010 1050 1100 1130 1180
BM20R 15–25 50*** 530 700 1230 1210 1320 1440 1650 1730 1780 1840

* —температура переохлаждения отводимого конденсата относительно температуры насыщения.
** — заводская настройка
*** — пропускная способность при переохлаждении более чем на 40 oC

Код для заказа #

DN резьба фланец под сварку в нахлест
15 V9.46M4.31 V9.46M4.35 V9.46M4.36
20 V9.46M4.41 V9.46M4.45 V9.46M4.46
25 V9.46M4.51 V9.46M4.55 V9.46M4.56
