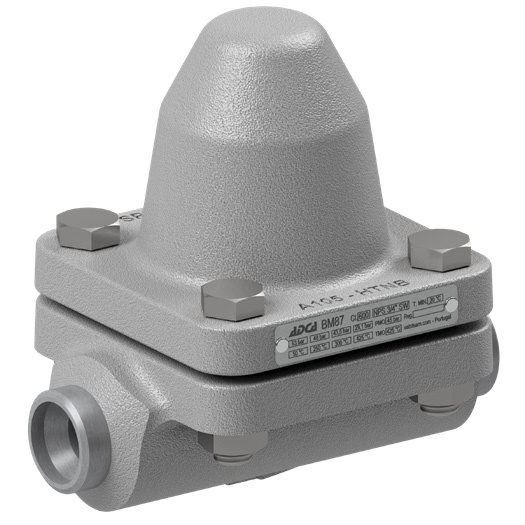

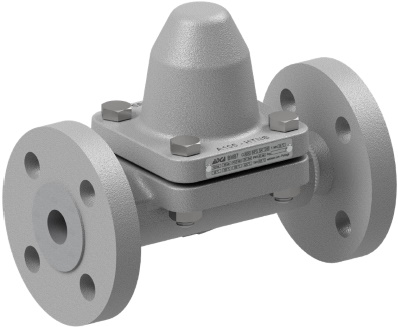

Конденсатоотводчик биметаллический ADCA BM87, углеродистая сталь, DN15-25, PN63, dP 4...45бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	63 бар
Рабочий перепад	4...45,0 бар
Отвод по конденсату*	до 590 кг/час
Тип конденсатоотводчика	Биметаллический
Тип присоединения	фланец, резьба, сварка

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик VALSTEAM ADCA BM87 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Устанавливается на насыщенном или перегретом паре. VALSTEAM ADCA BM87 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический ADCA BM87, углеродистая сталь, DN15-25, PN63, dP4...45бар, Тмакс +425 ^oC,резьбовой, фланцевый, под сварку

ОПИСАНИЕ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM87

Конденсатоотводчики биметаллические ADCA BM87 – Это тип термостатических конденсатоотводчиков, где рабочим элементом выступают биметаллические пластины, которые при изменении окружающей температуры то сжимаются, открывая проход конденсату, то расширяются, не выпуская из системы пар. Работает на отводе уже охлажденного конденсата, максимально забирая тепловую энергию для тех.процесса.

Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

ОСНОВНЫЕ СВОЙСТВА БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM87

Широкий диапазон давлений и пропускной способности
Отлично работают при пусковых режимах
Устойчивы к гидроударам, вибрациям и замерзанию
Автоматический отвод воздуха
Могут применяться на перегретом паре
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM87

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	63 бар
Максимально допустимая температура	425°С
Минимальный перепад давления ΔP	4
Максимальный перепад давления ΔP	45
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 63 Фланцевое ASME B16.5 Класс 300 или 600 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25
Монтаж на трубопроводе	Рекомендуется горизонтальная установка
ОПЦИИ	Дренажный клапан

Ограничения по номинальному давлению PN 63 или ниже в зависимости от типа присоединения. PN63 подходит для резьбового соединения, сварного внахлест и встык.

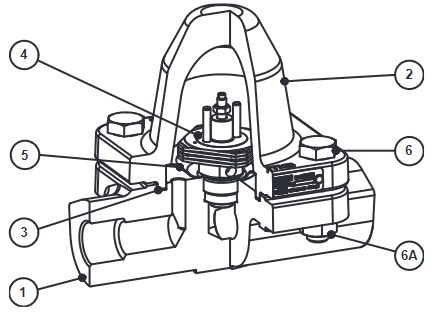

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM87

№	Наименование	Материал	Схема
1	Корпус	A105 / 1.0432 (Аналог P250GH)
2	Крышка	A105 / 1.0432 (Аналог P250GH)
3	Уплотнение*	Нержавеющая сталь / Графит
4	Биметаллические пластины*	Коррозионно-устойчивый биметалл, нержавеющая сталь
5	Фильтр*	AISI 304 / 1.4301
6	Болты	A193 Gr. B7
6А	Гайки	A194 Gr. 2H

* Доступные к заказу запасные части.

ПРОПУСКНАЯ СПОСОБНОСТЬ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM87, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	4	6	8	10	15	20	25	30	40	45
BM87	1/2" – 1" А; 15 мм- 25 мм А	150	230	280	320	390	430	480	500	580	590
BM87	1/2" – 1" В; 15 мм - 25 мм В	1300	1600	1800	2000	2300	2660	2900	3100	3900	4100

Примечание:A - расход конденсата при температуре на 10 ^oC ниже температуры насыщения; B - расход при температуре 20 ^oC.

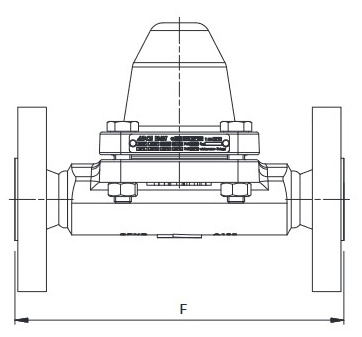

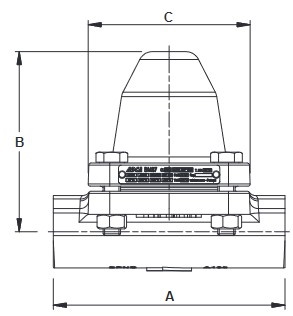

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM87

ЛИНЕЙНАЯ КОНСТРУКЦИЯ

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)				PN 63		Класс 300		Класс 600
Типоразмер, DN	A	B	C	Масса, кг	F*	Масса, кг	F*	Масса, кг	F*	Масса, кг
1/2" – DN 15 мм	160	125	112	6,2	210	8,3	230	7,6	230	7,8
3/4" – DN 20 мм	160	125	112	6,2	230	10,0	230	8,6	230	8,9
1" – DN 25 мм	160	125	112	6,0	230	11,2	230	9,1	230	9,4
