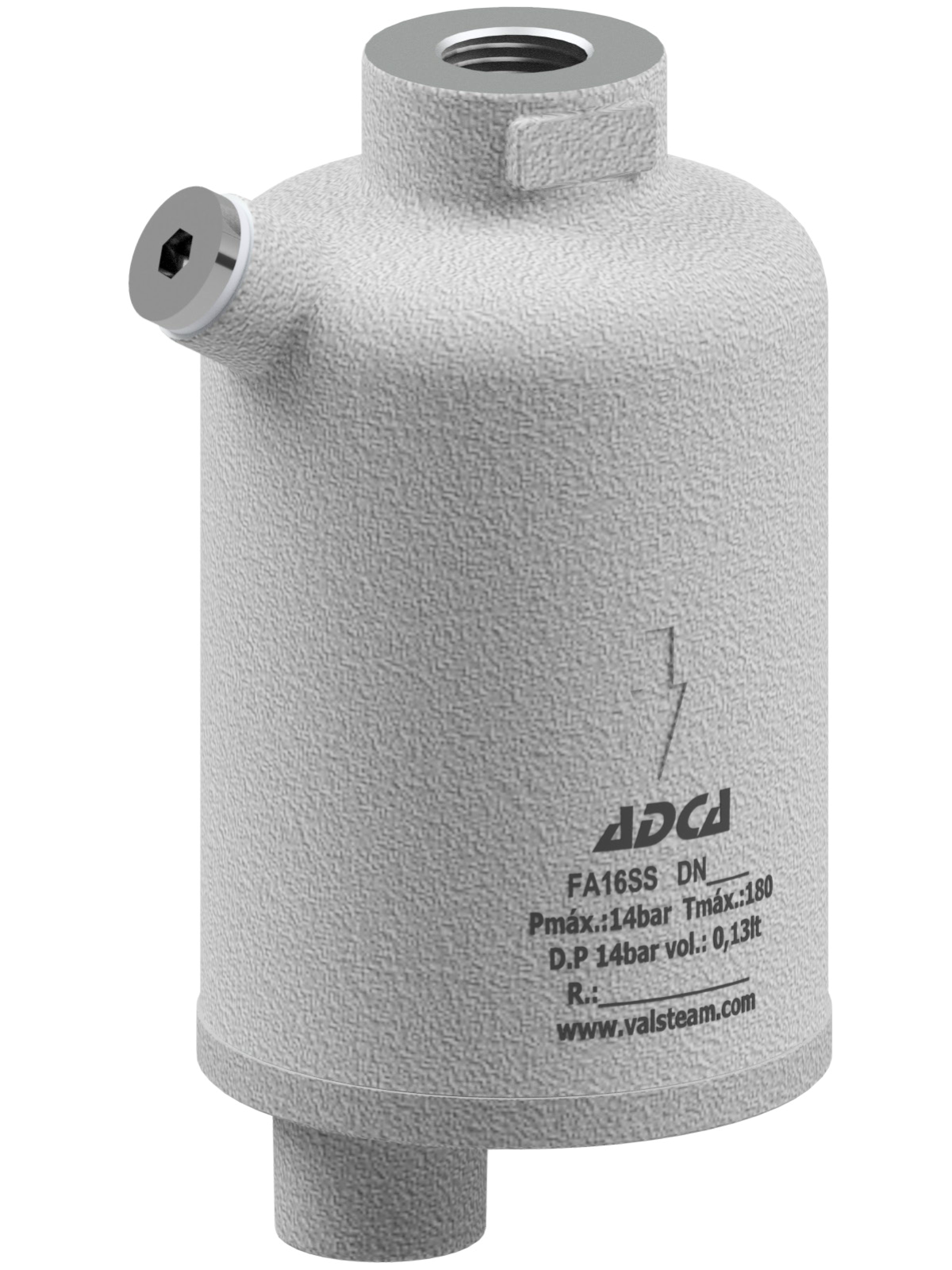

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA16SS, нержавеющая сталь, DN15-20, PN16, dP 0,5...14,0 бар, резьбовой

Технические характеристики

Условный диаметр	15...20 мм
Условное давление	16 бар
Рабочий перепад	до 14,0 бар
Отвод по конденсату	до 530 кг/час
Тип конденсатоотводчика	для воздуха и газов
Тип присоединения*	резьба

Применение

Автоматический конденсатоотводчик для сжатого воздуха Valsteam ADCA FA16SS - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA16SS отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA16SS, нержавеющая сталь, DN15-20, PN16, dP 0,5...14,0 бар, Тмакс +180°С, резьбовой

Описание КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS

ADCA FA16SS- это автоматический конденсатоотводчик для сжатого воздуха, конструкция которого представляет собой поплавковый механизм, отличается компактными размерами, имеет малый вес. При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний конденсатоотводчика.

Технические характеристики КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS

Условный диаметр DN	вход 15 - 20 мм / выход 15 мм
Условное давление PN	PN 1,6
Максимальная рабочая температура	180°С
Максимальный перепад давления ΔP	14 бар
Минимальный перепад давления ΔP	0,5 бар*
Тип присоединения	Резьбовое
Установка	Вертикальная, направление потока сверху вниз

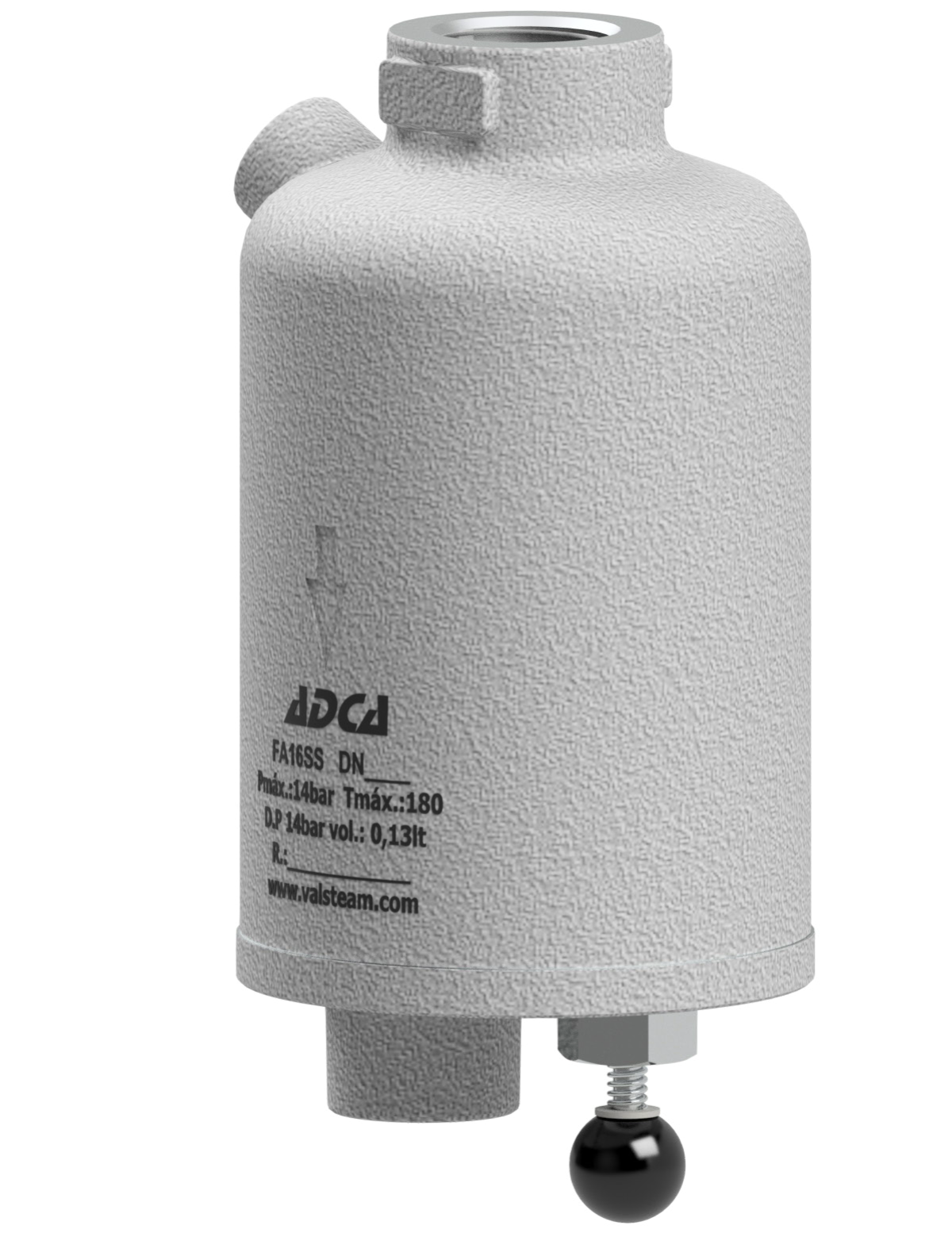

Опции	FA16SSH - механизм ручного сброса дренажа

* - минимальная плотность жидкости 0,75 кг/дм3

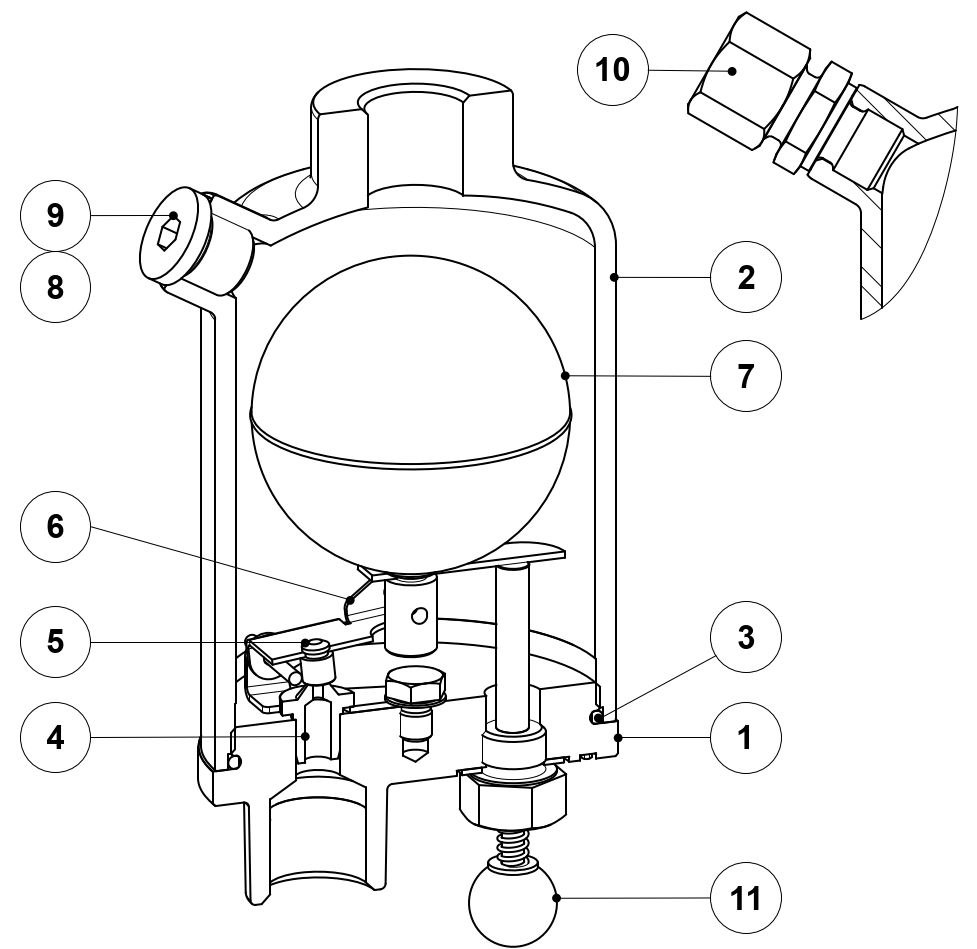

Спецификация материалов КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS

№	Наименование	Материал	Схема
1	Корпус	Нерж.сталь CF8M / 1.4408; AISI316 / 1.4401
2	Крышка	Нерж.сталь CF8M / 1.4408; AISI316 / 1.4401
3	* Прокладка	EPDM
4	* Седло	Нерж.сталь AISI 316 / 1.4401
5	* Клапан	витон (VITON)
6	* Рычаг	Нерж.сталь AISI 304 / 1.4301
7	* Поплавок	Нерж.сталь AISI 304 / 1.4301
8	Уплотнение	PTFE
9	Заглушка	Нерж.сталь AISI316 / 1.4401
10	Обжимной фитинг	Нерж.сталь AISI316 / 1.4401
11	Механизм ручн. сброса (опция)	Нерж.сталь AISI 304 / 1.4301/Пластик

*Поставляемые запасные части.

Пропускная способность КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS, кг/ч

Тип	Размер	Перепад давления (бар)
Тип	Размер	0,5	1	1,5	2	3	4	6	7	8	9	10	12	14
FA 16SS	1/2"–3/4"	120	145	180	190	230	250	300	330	340	360	380	400	430

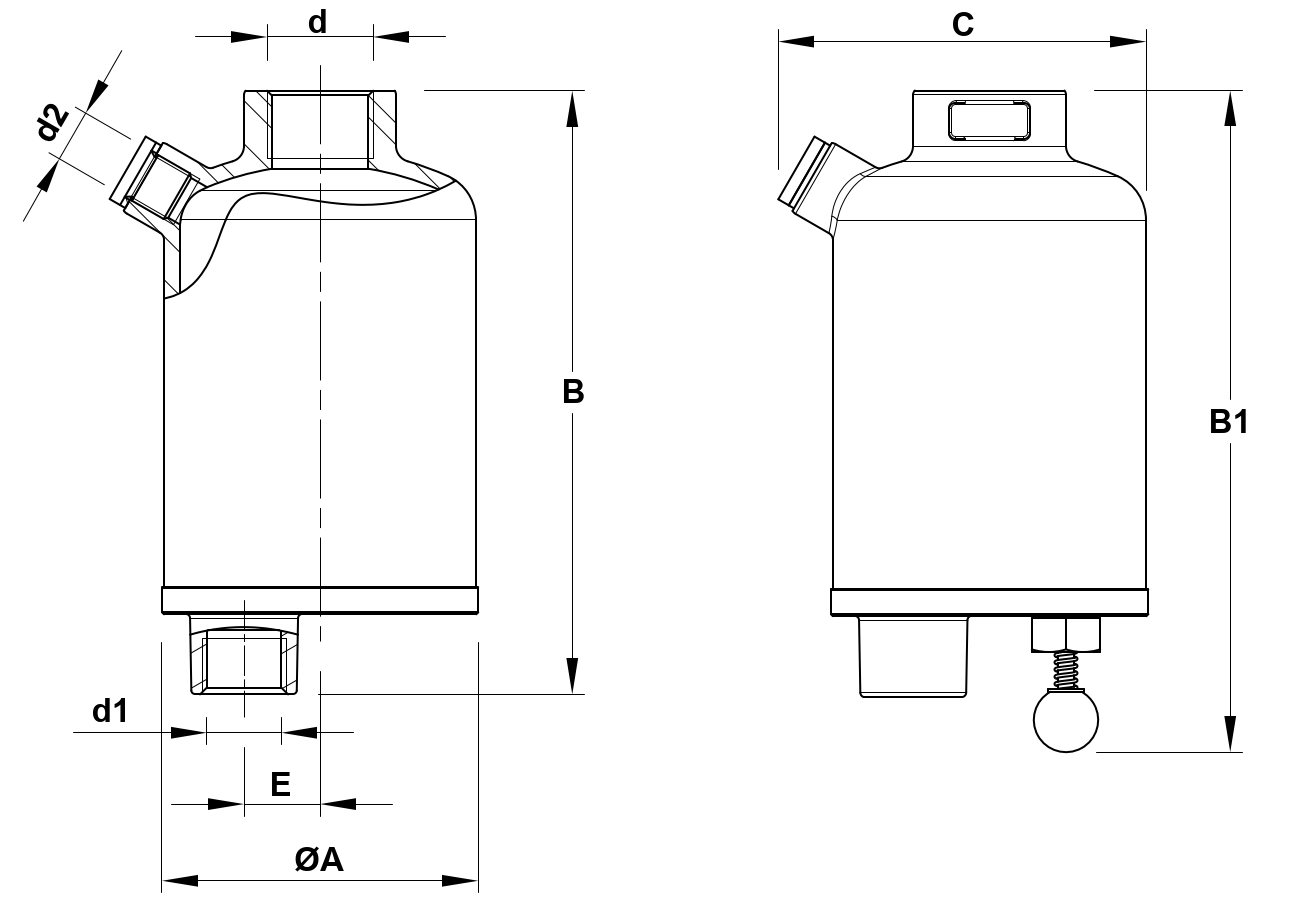

Габаритные размеры КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS, мм

ВЕРТИКАЛЬНАЯ УСТАНОВКА (НАПРАВЛЕНИЕ ПОТОКА СВЕРХУ ВНИЗ)

DN	ШA	B	B1	C	d	d1	d2	E	Масса, кг
1/2"	110	152	165	92	1/2"	1/2"	1/4"	19	1,6
3/4"	110	152	165	92	3/4"	1/2"	1/4"	19	1,6

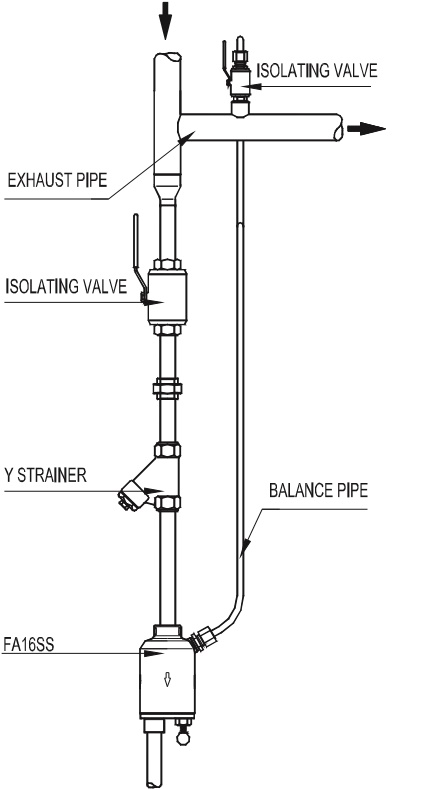

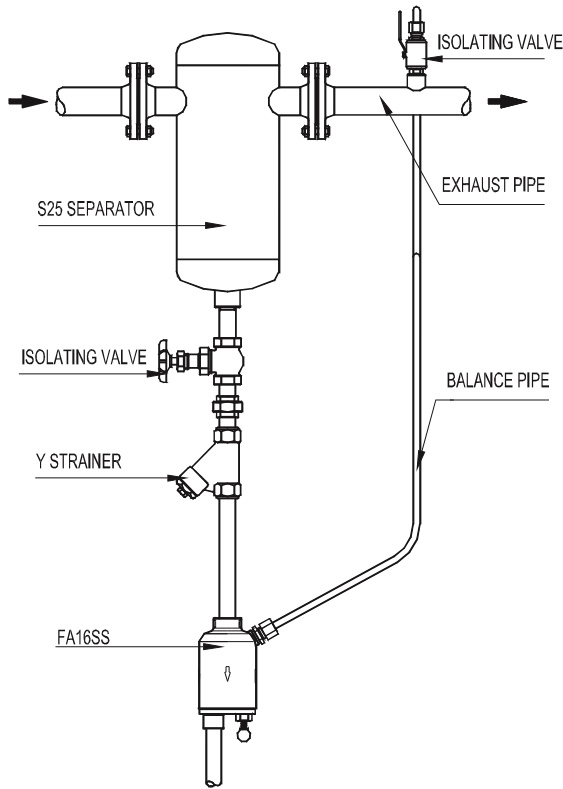

СХЕМА УСТАНОВКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS

Код для заказа#

DN	FA16SS	FA16SSH
15	V26.77V2.31	V26.77V2.31H
20	V26.77V2.41	V26.77V2.41H

Пример заказа КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA16SS

ADCA FA16SS-015 - конденсатоотводчик для систем сжатого воздуха, Ду15, Ру16
