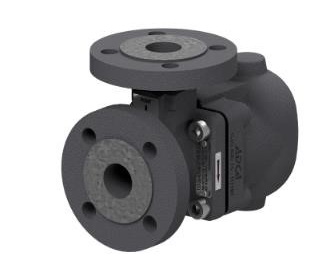

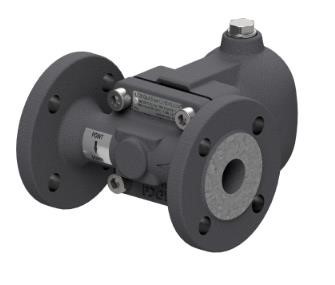

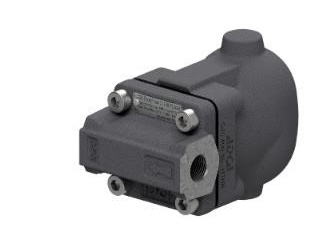

Конденсатоотводчик поплавковый ADCA FLT31, стальной, DN15-25, PN40, dP 4,5...32бар, резьбовой, фланцевый, под сварку

Конденсатоотводчик поплавковый ADCA FLT31, стальной, DN15-25, PN40, dP 4,5...32бар, резьбовой, фланцевый, под сварку

Технические характеристики
Условный диаметр 15...25 мм
Условное давление 40 бар
Рабочий перепад до 4,5...32,0 бар
Отвод по конденсату до 710 кг/час
Тип конденсатоотводчика Поплавковый
Тип присоединения* фланец, резьба, сварка

* - прямое и угловое исполнение

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT31 применяется для отвода конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT31 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Возможна прямое и угловое исполнение.  Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик поплавковый ADCA FLT31, стальной, DN15-25, PN40, dP 4,5...32бар, Тмакс 300°С резьбовой, фланцевый, под сварку



ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31

Конденсатоотводчики поплавковые ADCA FLT31 со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая их максимальную энергоэффективность.

Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный, непрерывный отвод конденсата.



ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31

  • Высокая пропускная способность
  • Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
  • Не накапливают конденсат
  • Конденсат отводится при температуре насыщения
  • Не подвержены влиянию резких изменений нагрузок и перепадов давления
  • Длительный срок службы
  • Простой и быстрый монтаж, легкое обслуживание
  • Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31

Типоразмер, DN 1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN 40 бар
Максимальный перепад давления, ΔP
FLT31–4,5 – ΔP 4,5 бар
FLT31–10 –  ΔP 10 бар
FLT31–14 –  ΔP 14 бар
FLT31 – 21 –  ΔP 21 бар
FLT31 – 32 –  ΔP 32 бар
Рабочая среда Насыщенный и перегретый пар
Присоединения
Внутреннее резьбовое ISO 7 Rp или NPT
Фланцевое EN 1092–1 PN 40
Сварное внахлест (SW) ASME 16.11
Монтаж на трубопроводе Горизонтальная или вертикальная установка для линейной и угловой конструкции.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки.
ОПЦИИ Дополнительные соединения для удаления воздуха и дренажа SLR – Клапан для выпуска паровых пробок.
HVV – Клапан для сброса воздуха ручной.
BDV – Клапан дренажный ручной.
AFZ – Клапан защиты от размораживания автоматический.
VB21M – Прерыватель вакуума автоматический.
FLL – Устройство принудительного открытия (рычаг подъема поплавка)

PMO– Максимальное рабочее давление 32 бар; TMO – Максимальная рабочая температура 250оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN1759-1:2004.
*** В соответствии с EN 1092-2:2018; **** В соответствии с ASME B16.42.
Корпус рассчитан на PN 40 и ниже, в зависимости от выбранного типа присоединения. PN40 для резьбового исполнения и сварного внахлест (SW).



СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31

№ НАИМЕНОВАНИЕ МАТЕРИАЛ Схема
1 Корпус (линейная фланцевая конструкция)  A216 WCB / 1.0619
Корпус (линейная резьбовая конструкция) P250GH / 1.0460
Корпус (угловая конструкция)  P250GH / 1.0460
2 Крышка  A216 WCB / 1.0619
3 Уплотнение*   Нержавеющая сталь / Графит
4 Седло*  AISI 303 / 1.4305
5 Уплотнение* Медь
6 Клапан* AISI 316 / 1.4401
7 Рычаг*  AISI 304 / 1.4301
8 Поплавок*  AISI 304 / 1.4301
9 Биметаллический клапан*   Нержавеющая сталь; Биметалл
10 Болты  Оцинкованная сталь
11  Заглушка  AISI 316L / 1.4404
12 Уплотнение**   Медь;  AISI 304 / 1.4301
21 Клапан для выпуска паровых пробок  AISI 420 / 1.4021  AISI 316L / 1.4404
22 Прокладка  Графит
41 Клапан для ручного сброса воздуха AISI 303 / 1.4305; AISI 316L / 1.4404
51 Клапан дренажный ручной AISI 303 / 1.4305; AISI 316L / 1.4404
61 Клапан защиты от размораживания автоматический  AISI 303 / 1.4305; AISI 316L / 1.4404
71 Прерыватель вакуума автоматический AISI 303 / 1.4305
72 Адаптер   AISI 316L / 1.4404

*- доступные к заказу запасные части



ПРОПУСКНАЯ СПОСОБНОСТЬ  ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31, кг/ч

Модель Типоразмер, DN Перепад давления, бар
0,5 1,0 1,5 2,0 4,5 7 10 12 14 16 21 25 32
FLT31–4,5 1/2" –1";
DN 15 – DN 25 мм		 305 395 455 500 680 - - - - - - - -
FLT31–10 235 330 400 440 630 694 705 - - - - - -
FLT31–14 220 277 318 365 556 556 654 691 710 - - - -
FLT31–21 148 205 228 255 418 418 485 530 560 595 635 - -
FLT31–32 72 97 123 155 252 252 323 385 393 410 440 550 595



МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)
IR – Установка на горизонтальном трубопроводе справа налево

IL – Установка на горизонтальном трубопроводе слева направо

 IT – Установка на вертикальном трубопроводе сверху вниз
AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед  AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед AT - Установка на вертикальном трубопроводе под углом, направление
потока сверху фронтально вперед



ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ  ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT31, мм

ЛИНЕЙНАЯ КОНСТРУКЦИЯ
Резьбовое / Сварное внахлест (SW) присоединение PN40 Класс 150 Класс 300
Типоразмер, DN A B C D E H * Масса, кг F Масса, кг F Масса, кг F Масса, кг
1/2" – DN 15 95 160 60 139 79 3/8" 4,9 150 6,2 150 5,8 150 6,1
3/4" – DN 20 95 160 60 139 79 3/8" 4,8 150 6,7 150 6,1 150 7,2
1" – DN 25 95 160 60 139 79 3/8" 4,7 160 7,4 160 7,2 160 7,9



УГЛОВАЯ КОНСТРУКЦИЯ
Резьбовое / Сварное внахлест (SW) присоединение PN40 Класс 150 Класс 300
Типоразмер, DN B C D E H * I L Масса, кг J M Масса, кг J M Масса, кг J M Масса, кг
1/2" – DN 15 160 60 139 79 3/8" 65 28 4,9 95 58 6,5 95 58 6,0 95 58 6,5
3/4" – DN 20 160 60 139 79 3/8" 65 28 4,9 95 58 7,0 95 58 6,4 95 58 7,5
1" – DN 25 160 60 139 79 3/8" 65 28 4,9 95 58 7,5 95 58 6,9 95 58 8,0

*Стандартно в моделях с фланцами EN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO 228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.
