| Условный диаметр | 25 мм |
| Условное давление | 40 бар |
| Рабочий перепад | до 4,5...32,0 бар |
| Отвод по конденсату | до 2 490 кг/час |
| Тип конденсатоотводчика | Поплавковый |
| Тип присоединения* | фланец, резьба, сварка |
* - прямое и угловое исполнение
Поплавковый конденсатоотводчик VALSTEAM ADCA FLT35 применяется для отвода конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT35 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Возможна прямое и угловое исполнение. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.
Конденсатоотводчики поплавковые ADCA FLT35 со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая их максимальную энергоэффективность.
Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный, непрерывный отвод конденсата.
ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT35
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки



| Типоразмер, DN | 1"; DN 25 мм |
| Номинальное давление, PN | 40 бар |
| Максимальный перепад давления, ΔP | FLT35–4,5 – ΔP 4,5 бар FLT35–10 – ΔP 10 бар FLT35–14 – ΔP 14 бар FLT35 – 21 – ΔP 21 бар FLT35 – 32 – ΔP 32 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Присоединения |
Внутреннее резьбовое ISO 7 Rp или NPT
Фланцевое EN 1092–1 PN40
Сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе | Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка. Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки. |
| ОПЦИИ |
Дополнительные соединения для удаления воздуха и дренажа SLR – Клапан для выпуска паровых пробок. |

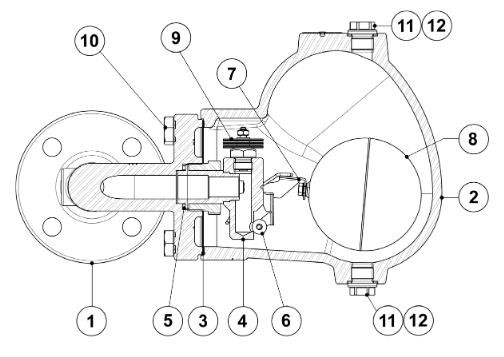

| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | A216 WCB / 1.0619 | ![]() |
| Корпус (линейная резьбовая конструкция) | P250GH / 1.0460 | ||
| Корпус (угловая конструкция) | P250GH / 1.0460 | ||
| 2 | Крышка | A216 WCB / 1.0619 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Биметаллический клапан* | Нержавеющая сталь; Биметалл | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 21 | Клапан для выпуска паровых пробок | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 22 | Прокладка | Графит | |
| 41 | Клапан для ручного сброса воздуха | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 71 | Прерыватель вакуума автоматический | AISI 303 / 1.4305 | |
| 72 | Адаптер | AISI 316L / 1.4404 |
*- доступные к заказу запасные части; ** - непримениемо для NPT
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FLT35-4,5 | 1" – DN 25 | 900 | 1250 | 1490 | 1630 | 2490 | – | – | – | – | – | – | – | – |
| FLT35-10 | 1" – DN 25 | 445 | 610 | 705 | 850 | 1285 | 1670 | 1820 | – | – | – | – | – | – |
| FLT35-14 | 1" – DN 25 | 335 | 445 | 515 | 600 | 885 | 1150 | 1350 | 1500 | 1610 | – | – | – | – |
| FLT35-21 | 1" – DN 25 | 255 | 335 | 380 | 410 | 555 | 680 | 745 | 790 | 815 | 895 | 920 | – | – |
| FLT35-32 | 1" – DN 25 | 230 | 275 | 315 | 345 | 440 | 500 | 570 | 600 | 610 | 650 | 705 | 750 | 810 |
Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |
| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |
IT – Установка на вертикальном трубопроводе сверху вниз |
![]() |
![]() |
![]() |
| AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед | AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед | AT - Установка на вертикальном трубопроводе под углом, направление потока сверху фронтально вперед |
| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | ||||||||||||||||
![]() ![]() ![]() |
||||||||||||||||
| Резьбовое / Сварное внахлест (SW) присоединение | PN40 | Класс 150 | Класс 300 | |||||||||||||
| Типоразмер, DN | A | B | C | D | E | H * | Масса, кг | F | G | Масса, кг | F | G | Масса, кг | F | G | Масса, кг |
| 1" – DN 25 | 120 | 212 | 73 | 189 | 116 | 3/8" | 8,9 | 160 | 264 | 12,0 | 160 | 264 | 11,9 | 160 | 264 | 12,6 |
| УГЛОВАЯ КОНСТРУКЦИЯ | |||||||||||||||||
![]() ![]() ![]() |
|||||||||||||||||
| Резьбовое / Сварное внахлест (SW) присоединение | PN40 | Класс 150 | Класс 300 | ||||||||||||||
| Типоразмер, DN | B | C | D | E | H * | I | L | Масса, кг | J | M | Масса, кг | J | M | Масса, кг | J | M | Масса, кг |
| 1" – DN 25 | 212 | 73 | 189 | 116 | 3/8" | 65 | 31 | 8,4 | 95 | 61 | 11,0 | 100 | 66 | 10,5 | 110 | 76 | 11,7 |
* Стандартно в моделях с фланцами EN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO 228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.
