| Условный диаметр | 40-50 мм |
| Условное давление | 40 бар |
| Рабочий перепад | до 4,5...32,0 бар |
| Отвод по конденсату | до 7 300 кг/час |
| Тип конденсатоотводчика | Поплавковый |
| Тип присоединения* | фланец, резьба, сварка |

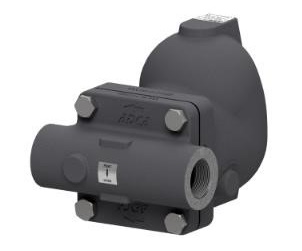

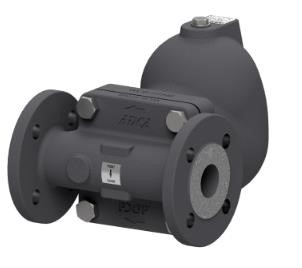

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT37 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT37 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.
Конденсатоотводчики поплавковые ADCA FLT37 со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах.
Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата.
ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT37


| Типоразмер, DN | 1 1/2’ – 2"’; DN 40 мм – DN 50 мм |
| Номинальное давление, PN | 40 бар |
| Максимальный перепад давления, ΔP |
FLT37–4,5 – ΔP 4,5 бар
FLT37–10 – ΔP 10 бар
FLT37–21 – ΔP 21 бар FLT37 – 32 – ΔP 32 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Присоединения | Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN40 Сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе | Горизонтально или вертикально. |
| ОПЦИИ | Дополнительные соединения для удаления воздуха и дренажа: SLR – Клапан для выпуска паровых пробок HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство принудительного открытия (рычаг подъема поплавка) VB21M – Прерыватель вакуума автоматический |
* Максимально допустимое рабочее давление 32 бар;
Максимально допустимая рабочая температура 250оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 40 или ниже, в зависимости от типа присоединения. PN 40 подходит для резьбового соединения, сварного внахлест.
| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | A216 WCB / 1.0619 | ![]() |
| 2 | Крышка | A216 WCB / 1.0619 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Биметаллический клапан* | Нержавеющая сталь; Биметалл | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 21 | Клапан для выпуска паровых пробок | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 22 | Прокладка | Графит | |
| 41 | Клапан для ручного сброса воздуха | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 71 | Прерыватель вакуума автоматический | AISI 303 / 1.4305 | |
| 72 | Адаптер | AISI 316L / 1.4404 |
*- доступные к заказу запасные части; ** - не применимо к NPT версии
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FLT37–4,5 | 1 1/2’- 2"; DN 40 мм – DN 50 мм |
2400 | 3400 | 3900 | 4500 | 7300 | - | - | - | - | - | - | - | - |
| FLT37– 10 | 1500 | 2000 | 2600 | 3000 | 4000 | 5400 | 6200 | - | - | - | - | - | - | |
| FLT37– 21 | 950 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 | 5000 | 5600 | - | - | |
| FLT37– 32 | 950 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 | 5000 | 5600 | 6000 | 6500 | |
Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |
| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |
IT – Установка на вертикальном трубопроводе сверху вниз |
Установка на горизонтальном или вертикальном трубопроводе.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | ||||||||||||||
![]() ![]() ![]() |
||||||||||||||
| Типоразмер, DN | Резьбовое присоединение / Сварное внахлест (SW) | PN40 | Класс 150 | Класс 300 | ||||||||||
| A | B | C | D | E | H* | Масса, кг | F | Масса, кг | F | Масса, кг | F | Масса, кг | ||
| 1 1/2" – DN 40 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 19 | 230 | 21,9 | 230 | 20,4 | 230 | 21,7 | |
| 2" – DN 50 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 18,4 | 230 | 23,8 | 230 | 21,7 | 230 | 23,4 | |
* * В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
